부스타 펌프 | 시스템 DBP

부스타 펌프 시스템이란?

부스타 펌프 시스템이란 펌프, 콘트롤판넬, 합류관, 가압팽창 탱크 및 기타 부품으로 시스템을 구성하여 필요한 물의 유량 만큼을 일정한 압력으로 공급하는 방식으로 유량조절을 위한 방법으로는 압력을 이용한 대수제어방식(STEP CONTROL)과 주파수 변화에 따라 펌프의 회전속도를 조절하는 속도제어방식(INVERTER CONTROL)이 있다.
부스타 펌프 시스템은 사용하는 유량에 따라 시스템을 구성하는 펌프의 운전이 조절되므로 불필요한 펌프가동이 없어 펌프의 수명연장은 물론 전력의 낭비를 방지한다

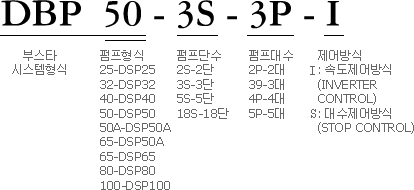

형식표시

부스타펌프 - 시스템 DBP 구성도

표준사양

형식	펌프형식	MOTOR	양정	2PUMP		3PUMP		4PUMP		5PUMP
형식	펌프형식	HP	M	유량(LPM)	구경(MM)	유량(LPM)	구경(MM)	유량(LPM)	구경(MM)	유량(LPM)	구경(MM)
DBP25-3S	DSP25-3S	1	20	160	50 x 50	240	50 x 50	320	50 x 50	400	65 x 65
DBP25-6S	DSP25-6S	2	40
DBP25-8S	DSP25-8S	3	55
DBP25-12S	DSP25-12S	5	80
DBP25-18S	DSP25-18S	7.5	125
DBP32-2S	DSP32-2S	1	15	230	50 x 50	345	65 x 65	460	80 x 80	575	80 x 80
DBP32-4S	DSP32-4S	2	30
DBP32-6S	DSP32-6S	3	45
DBP32-10S	DSP32-10S	5	75
DBP32-14S	DSP32-14S	7.5	105
DBP40-3S	DSP40-3S	2	25	400	80 x 80	600	80 x 80	800	100 x 100	1000	100 x 100
DBP40-4S	DSP40-4S	3	30
DBP40-7S	DSP40-7S	5	55
DBP40-9S	DSP40-9S	7.5	70
DBP40-14S	DSP40-14S	10	110
DBP50-2S	DSP50-2S	2	15	540	80 x 80	810	100 x 100	1080	125 x 125	1350	125 x 125
DBP50-3S	DSP50-3S	3	20
DBP50-5S	DSP50-5S	5	35
DBP50-7S	DSP50-7S	7.5	50
DBP50-10S	DSP50-10S	10	70
DBP50-14S	DSP50-14S	15	100
DBP50-18S	DSP50-18S	20	130
DBP50A-2S	DSP50A-2S	3	14	680	100 x 100	1020	125 x 125	1360	125 x 125	1700	125 x 125
DBP50A-4S	DSP50A-4S	5	28
DBP50A-6S	DSP50A-6S	7.5	41
DBP50A-8S	DSP50A-8S	10	57
DBP50A-12S	DSP50A-12S	15	85
DBP50A-14S	DSP50A-14S	20	110
