산업용 펌프

펌프산업용 펌프

산업용 펌프

Booster System

높은 신뢰성

제품의 고장을 미연에 방지하는 자기진단기능
각종 센서의 상태와 내부 데이터의 상태등을 자체적으로 진단하는 강력한 자기진단기능을 통하여 하드웨어 및 소프트웨어적으로 높은 신뢰성을 보장합니다.

설정오류 방지 기능
사용자가 잘못된 데이터를 입력하거나, 잘못 조작할 경우 근본적으로 이를 차단할 수 있도록 되어있고, 또한 만일 잘못 입력하더라도, 이에 대한 설정오류를 나타내어 줌으로써 잘못된 설정에 따른 시스템의 비정상적인 운전을 미연에 방지할 수 있습니다.

완벽한 보호기능
시스템이 운전시 발생할 수 있는 만약의 이상상태를 대비한 충실한 보호기능을 내장하고 있으므로 어떠한 경우에도 완벽한 보호동작을 수행할 수 있습니다.

우수한 전자파 耐性
외래 전자파(Noise, Surge 등)에 의한 시스템의 오동작 및 파손을 방지할 수 있도록 고려한 설계로 제품의 신뢰성 및 안정성을 극대화 하였습니다

우수한 보호 구조 및 耐 환경성
방수 및 방진을 고려한 우수한 보호 구조 및 주변환경 변화에 견딜 수 있는 구성으로 이루어져 고온,고습, 저온등의 주변환경의 변화에 대하여 안전하도록 설계되었습니다.

고장 데이터의 기억
시스템에 고장이 발생할 경우 고장 원인을 기억하여 줌으로써 유지 및 보수시 유용한 데이터로 활용할 수 있습니다.

간편한 사용

대화식 조작반
보다 쉽고, 자세한 내용을 전달하는 표시장치와 각종 기능 버튼을 통하여 이용하고자 하는 모든 기능을 손쉽게 조작할 수 있습니다.

각종 운전 관련 데이터의 표시
펌프의 운전과 관련된 각종 데이터를 직접 표시하여 줌으로써 운전 상태 파악 및 사용의 편의성을 극대화 하였습니다.

데이터의 Back Up
내장된 Back Battery 또는 비휘발성 메모리에 의해 정전이나 고장시 각종 데이터를 자동적으로 저장하므로 데이터의 유실 및 재설정에 다른 불편을 해소하였습니다.

Built-in 시스템
펌프, 제어반, 센서류등이 모두 일체형으로 구성되어 있어서 별도의 부가장치 부착이 필요 없으므로 설치 및 사용이 편리합니다.

주요기능

Micro Computer 에 의한 제어

• 고기능, 고정도의 Micro Computer를 사용, 제어함으로써 다양한 기능 및 정밀 제어를 실현합니다.
• 급수량의 증감에 따른 내장 Micro Computer 가 펌프대수(or 속도) 제어.

설치의 용이

• 펌프, 제어반, 센서류, 밸브 등이 일체로 구성되어 있으므로 설치가 간편 용이 합니다.

Compact 설계

• Compact한 설계로 설치 공간을 최소화 했습니다.

자기 진단 기능 및 보호 기능

• 내장된 자기 진단 기능 및 완벽한 보호 기능으로 제품의 고 신뢰성을 실현하였습니다.

Data Back Up

• Back Up Battery 또는 비휘발성 메모리를 내장하여 정전시나 전원이 꺼진 후에도 각종 데이터가 저장됩니다.

자동 Program 운전 (BS/Bi Model의 경우)

• 요일별, 시간별로 다수의 기동 압력을 자동적으로 선정할 수 있는 프로그램 운전에 의해 최적의 운전상태를 유지하고, 에너지 절감 효과를 극대화 시킬 수 있습니다.

펌프의 부하 균등분배

• Micro Computer를 이용한 최적의 제어 알고리즘으로 펌프를 자동적으로 교대운전하여 특정펌프로의 부하집중을 방지하고, 제품의 내구성을 향상시킵니다. 특히 속도제어(Inverter) 시스템에서 큰 효과를 보여 줍니다.

압력 맥동 방지

• 펌프의 기동 및 정지시 순차적으로 작동하여 줌으로써 System 및 배관을 보호하고, 압력 맥동 현상을 줄여 줍니다.

다양한 운전 Data의 편리한 설정

• 현장의 설치조건에 따라 각종 운전 Data를 쉽게 설정할 수 있으므로 현장의 상황에 따라 적절히 대응할 수 있고, 내장된 오류방지 기능으로 사용자가 잘못 설정하는 것을 사전에 방지합니다.

압력 Transmitter를 통한 선형적인 압력의 감지 및 표시

• 토출압력을 반도체방식 압력 트랜스미터를 사용 감지하므로 Pump 병렬 운전기 기동압력이 일정하고, 압력을 내장된 표시장치를 통해 표시함으로써 별도의 압력 게이지가 필요 없습니다.

고장 Pump Skip 운전

• 펌프(모터)고장시 고장신호를 출력하고, 자동적으로 고장 펌프를 건너 뛰어 운전함으로써 급수가 끊어지지 않고 원활하게 운전됩니다.

펌프 선택기능 (BS/Bi Model 의 경우)

• 선택 버튼을 사용하여 손쉽게 선택된 펌프만으로 운전 로테이션(Rotation)을 구성할 수 있으므로 보수 및 예비 펌프 구성으로의 활용이 용의합니다.

외부 비상 신호 (BS/Bi Model 의 경우)

• 외부비상(화재 등) 신호 감지시 선택된 모든 펌프가 운전을 합니다.

동파 방지 (BS/Bi Model 의 경우)

• 온도센스에 의해 겨울철에 펌프가 동파되는 것을 방지할 수 있습니다.

알람 및 경고

• 운전 상태가 표시창에 나타나며, 이상운전 발생시 외부로 경고 신호 발송이 가능한 외부출력 단자가 부착되어 있습니다.
• 이상운전 발생시 고장의 원인을 나타내 주어 원인 추적이 쉽습니다.

다양한 운전 모드

• 자동, 수동, 비상운전 등의 다양한 운전 모드를 가지고 있어 각종 상황에 유연하게 대응할 수 있습니다.

Digital PID 제어(Inverter System)

• 토출압력의 제어 방식으로 PID 제어 방식을 채택함으로써 급수 사용량의 변화에 따른 토출압력의 제어편차를 극소화 시켜 고정도의 급수압력 제어가 가능합니다.

소유량 구간 및 체절 구간 운전 기능(Inverter System)

• 소유량구간 및 체절운전 구간에서 Micro Computer의 내부 자동연산을 통하여 최적의 운전점을 유지하여 에너지 절감 효과를 높일 수 있습니다.

제어방식 자동 절환 기능(Inverter System)

• 인버터 고장시 대수 제어방식으로 전환이 가능하므로 인버터 고장의 경우에도 대수 제어 방식으로 자동운전을 계속할 수 있습니다. (대수제어로 정상적인 운전이 가능하기 위해서는 적정용량의 압력탱크가 필요합니다.)

다양한 고객 요구에 따른 기능의 확장이 용이

• 우수한 LG의 자체 기술력으로 완성한 Control System은 고객의 요구에 따른 다양한 Option 및 기능의 확장에 적극적으로 최단 시간 내에 대응할 수 있습니다.

용도

일반 급수용
- 아파트, 빌라, 오피스 빌딩
시간대별 급수량 변화가 심한곳
- 학교, 호텔, 병원, 상가, 쇼핑센터, 공장
저층이면서 부지가 넓은 곳
- 농장, 골프장
고가수조 급수방식이 곤란한 곳
- Sky Line 규제를 받는 곳
고층부의 수압이 낮아 문제가 되는 곳

특성 및 성능

제어방식	대수제어(Step제어) / 속도제어(Inverter제어)
펌프	입형다단펌프
전원	3상, 380V, 60Hz (기타 옵션)
압력감지	무접점 압력센서
사용액체	청수 (0℃~70℃)
펌프제어대수	2~6대
설치환경	- 장소 : 옥내 - 운전온도 : 0℃~40℃ - 보관온도 : -40℃~70℃ - 습도 : MAX RH 85%
제어부	- 자동/수동 운전 - 보호기능 내장 - 비상운전 - 각종 상태표시(L.C.D(내장표시장치)표시) - 이상상태 일괄 출력단자 내장 - Inverter 채용 (속도제어에 한함)

형식 구분

①②	③	④	⑤⑥⑦	⑧	⑨	⑩
기종구분	공급전원	펌프대수	펌프 및 유량	펌프단수	옵션	탱크용량

기종구분

구 분	기 종	비 고
BS	Booster System - Step Control	대수제어
BI	Booster System - Inverter Control	속도제어
BP	Booster System - Gold-Step	대수제어-신제품
BF	Booster System - Gold-Vert	속도제어-신제품

공급전원

구 분	전 원	구 분	전 원
2	220V. 60Hz	B	220V. 50Hz
3	380V. 60Hz	C	380V. 50Hz
4	440V. 60Hz	D	440V. 50Hz

펌프대수

구분	펌프대수	구분	펌프대수
2	2 Set	5	5 Set
3	3 Set	6	6 Set
4	4 Set

유량구분

구분	펌프종류	유량(m³/Hr)	구분	펌프종류	유량(m³/Hr)
W02	MVI - 200(Series)	1.0 ~ 6.0	S65	VSS - 6500(Series)	40.0 ~ 90.0
W04	MVI - 400(Series)	2.0 ~ 9.0	H02	MHI - 200(Series)	0.8 ~ 5.5
W08	MVI - 800(Series)	3.6 ~ 18.0	H04	MHI - 400(Series)	2.0 ~ 9.0
W18	MVI - 1800(Series)	5.0 ~ 30.0	H08	MHI - 800(Series)	3.0 ~ 15.0
W36	MVI - 3600(Series)	10.0 ~ 60.0

펌프단수

구분	단수	구분	단수
2	2 단	6	6 단
3	3 단	7	7 단
4	4 단	8	8 단
5	5 단	9	9 단

Option

구분	Option(Code No:9)
A	스텐인레스 배관 -직입기동(7.5KW이하), Y-△기동(11KW이상)
C	스텐인레스 배관 / Y-△기동(7.5KW이하)
R	외부제어기능 추가
T	온도센서 부착(동파 및 과승 방지 기능)
L	보급형(BP) 공운전 방지 기능 추가
W	보급형(BP) 저수위 감지 기능 추가(전극봉 및 배선은 사용자 설치)
S	압력 센서 병렬부착

탱크용량

구분	Option(Code No:10)
1	100 L 압력탱크
2	200 L 압력탱크
3	300 L 압력탱크
5	500 L 압력탱크
7	750 L 압력탱크
A	1000 L 압력탱크
B	1500 L 압력탱크
C	2000 L 압력탱크

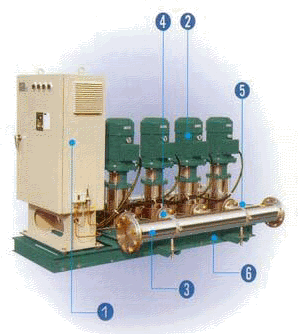

제품 구성도

	1.우수한 제어성능과 보호기능의 Control Pannel 시스템의 기능을 관장하는 우수한 성능의 전자제어 장치 -다양한 운전 / 보호 기능 보유 -다양한 Option 보유 -각 부품의 모듈설계 -완벽한 전동기 보호장치 2. 고품질 , 고성능의 입형다단 펌프 높은 등급의 스테인레스 강판을 가공하여 유체의 손실을 최소화하고, 최적의 성능을 발휘 한단계 높은 베어링의 적용과 철저한 밸런싱으로 저소음, 저진동 운전 3. 합류관(Manifold) Compact 설계 배관지지 구조 채용
4. 체크밸브(Check Valve) 내식재질 채용	5. 격리밸브(Isolating Valve) 내식재질 채용
6. 베드 (Bed) 대유량 모델(BF Type S18*3Pump 이상) 분리형 베드 채용 (분리설치 가능, 제어반 진동 예방가능)

제원표

유량구분	W02 Series					W04 Series					W08 Series
펌프구경	25×25 mm (MVI-200 Series)					32×32 mm (MVI-400 Series)					40×40 mm (MVI-800 Series)
제어펌프 수	2	3	4	5	6	2	3	4	5	6	2	3	4	5	6
흡·토출 합류관 구경	50A		65A		80A	50A	65A	80A	100A		80A		100A

유량구분	W18 Series					W36 Series
펌프구경	50×50 mm (MVI-1800 Series)					65×65, 80×80 mm (MVI-3600 Series)
제어펌프 수	2	3	4	5	6	2	3	4	5	6
흡·토출 합류관 구경	80A	100A	125A		150A	150A		200A	200A

BS/BI Sereis (풍부하고 다양한 기능, 고신뢰성)

구분	BS Series	BI Series	특징
제어 방식	대수제어 (Step Control)	속도제어 (Inverter Control)	고기능, 고정도의 Micro Computer제어/ 간단하고 편리한 사용 설치환경에 알맞은 제어방식 선택가능
펌프	입형다단펌프		설치면적을 줄일 수 있다.
압력 감지	무접점 압력트렌스미터		무접점 방식, 높은 신뢰성 및 긴 수명/ 병렬운전시에도 기동압력이 동일하다.
전원	삼상 380V (기타옵션)		기타 전원사양 옵션 설계 가능
주요 기능	자동/수동/비상/화재 운전모드 펌프부하 균등 분배 기능		- 다양한 운전모드 제공 - 제어반 고장시에도 사용전원 절환운전 가능 - 자동 교대운전으로 펌프의 부하를 자동 분배
	고장펌프 SKIP운전 기능 펌프 선택 기능		- 고장펌프는 운전을 중단, 운전대상에서 제외하여 급수의 끊어짐이 없고, 고장펌프에 더 이상의 무리를 주지 않는다. - 운전대상펌프 임의선택 가능, 예비펌프 활용
	기동/정지/최대/체절압력 설정		압력설정이 쉽고 설정오류를 방지한다./최대압력 이상에 서 펌프를 보호한다.
	정지간격/최소운전시간/ 압력감지 지연시간 설정		펌프의 이상가동을 방지하고, 급격한 유량 감소시 압력맥동을 방지한다.
	마찰손실 보상기능		유량변화에 손실보상을 하므로 에너지 Saving 가능
	프로그램(스케줄)운전 가능		요일별, 시간별로 기동압력을 관리할 수 있어 에너지 Saving 가능
	고장내용/운전시간 및 각종 운전상태 표시기능/ 각종데이터 백업		- 각종 운전데이터 및 시스템 상태로 바로 볼 수 있어 점검이 편리하고, 고장내용이 기록되므로 즉각적인 대응이 가능 - 정전시에도 운전 데이터가 저장된다.
	인버터 자동 교대운전 및 속도 수동설정 기능/ PID제어기능		- 인버터 제어방식에서 인버터에 연결된 펌프를 자동으로 교대시켜 펌프부하 집중을 방지한다. - 속도제어시 응답성이 빠른 PID제어로 토출압력을 일정하게 유지한다.
보호 기능	모터 보호기능		과부하, 결상 및 과전류 발생시 전동기를 보호
	압력트렌스미터 고장감지		압력 트랜스미터 고장시 펌프의 이상운전을 방지
	공운전보호(Option) (압력스위치&전극봉사용)		저수조 공급압력 및 수위를 판단하여 공운전을 방지하여 펌프를 보호한다.
	최대압력 보호		배관등의 한계압력을 넘어설 경우 운전을 정지하여 시스템 및 배관을 보호
	*인버터고장시 대수제어 방식으로 절환운전		인버터 제어방식에서 인버터 고장시 대수제어방식으로 운전모드 변경운전가능 (토출측에 대형 압력탱크를 부착해야 펌프 및 배관라인에 무리가 없슴)

BI Series만 해당

BP/BF Sereis (Compect한 구성, 간편한사용, 중실한기능)

구분	BP Series	BF Series	특징
제어 방식	대수제어 (Step Control)	속도제어 (Inverter Control)	고기능, 고정도의 Micro Computer제어/ 간단하고 편리한 사용 설치환경에 알맞은 제어방식 선택가능
펌프	입형다단펌프		설치면적을 줄일 수 있다.
압력 감지	무접점 압력트렌스미터		무접점 방식, 높은 신뢰성 및 긴 수명/ 병렬운전시에도 기동압력이 동일하다.
전원	펌프:삼상380V, 제어:단상220V(기타옵션)		기타 전원사양 옵션 설계 가능
주요 기능	자동/비상(수동) 운전모드 펌프부하 균등 분배 기능		- 다양한 운전모드 제공 - 제어반 고장시에도 사용전원 절환운전 가능 - 자동 교대운전으로 펌프의 부하를 자동 분배
	고장펌프 SKIP운전 기능		- 고장펌프는 운전을 중단, 운전대상에서 제외하여 급수의 끊어짐이 없고, 고장펌프에 더 이상의 무리를 주지 않는다.
	기동/정지/최대/체절압력 설정		압력설정이 쉽고 설정오류를 방지한다./최대압력 이상에 서 펌프를 보호한다.
	최소운전시간(지연시간) 설정		펌프의 이상가동을 방지하고, 급격한 유량 감소시 압력맥동을 방지한다.
	PID제어기능 인버터운전펌프 자동 Rotation기능		- 속도제어시 응답성이 빠른 PID제어로 토출압력을 일정하게 유지한다. - 인버터 제어방식에서 인버터에 연결된 펌프를 자동으로 교대시켜 펌프부하 집중을 방지한다.
	고장내용 및 각종 운전 상태 표시기능/각종 데이터 백업		- 각종 운전데이터 및 시스템 상태로 바로 볼 수 있어 점검이 편리하고, 고장내용이 기록되므로 즉각적인 대응이 가능 - 정전시에도 운전 데이터가 저장된다.
보호 기능	모터 보호기능		과부하, 결상 및 과전류 발생시 전동기를 보호
	압력트렌스미터 고장감지		압력 트랜스미터 고장시 펌프의 이상운전을 방지
	공운전보호(Option) (압력스위치&전극봉사용)		저수조 공급압력 및 수위를 판단하여 공운전을 방지하여 펌프를 보호한다.
	설정오류 보호		잘못설정으로 인한 시스템의 오작동을 방지
	최대압력 보호		배관등의 한계압력을 넘어설 경우 운전을 정지하여 시스템 및 배관을 보호
	*인버터고장시 대수제어 방식으로 절환운전		인버터 제어방식에서 인버터 고장시 대수제어방식으로 운전모드 변경운전가능 (토출측에 대형 압력탱크를 부착해야 펌프 및 배관라인에 무리가 없음)

BF Series만 해당
