설계 및 구조적 특징
|
|
용도 및 적용분야
|
- 고효율
설계로 제작 되었습니다.
- 내구성이 뛰어나며 수명이
깁니다.
(타제품보다 BEARING GRADE가 1단계 높습니다.)
- KS 규격의 외형치수에
준한 설계(제품호환성 양호)
- 10BAR 적용설계로
견고하며 사용가능 범위가 넓습니다.
- SHAFT에 SLEEVE가
장착되어 SHAFT수명이 깁니다.
- 최신 주조설비인 DISA-FORMA
3030 적용으로 주물 표면이 깨끗합니다.
- 임펠러의 수로부는 SHELL
CORE를 적용하여 내면을 매끈하게 하여 흐름손실을 최소화 하였습니다.
|
|
- 맑은
액체용 - 청수 및 해수
- 화학공업용 - 화학액,
알카리액, 기름 등
- 일반산업용 및 급수
시설용
- 가정용수 공급용 및
빌딩 수처리용
- 관개용수용 및 선박용,
드레인용
- 공기조화용 및 스프레이용(스프링
쿨러용)
- 냉각 또는 가열
순환용
- 광범위한 사용 영역의
PUMPING에 적합합니다.
|
|
| |
|
단단 볼류트 펌프의 적용기준
|
|
1. 취급액: 『0-100°C의
청수, PH6-8』고온,특수액을 취급할 경우에는 이송액의 특성(온도, 농도, 고형물의
유무)과 사용조건에 따라 내마모성, 내식성이 현저히 변화되는 경우가 있으므로 반드시
영업 & 공장으로 문의 하시기 바랍니다.
|
|
2. 흡입측조건: 흡입
전양정 또는 압입 압력은 아래표와 같이 지켜 주시기 바랍니다.
|
|
흡입
전양정 허용치
|
|
액의
온도
|
흡입구경
|
흡입
전양정
|
|
0°C~40°C
|
50~80mm
|
-6m
이내
|
|
|
100~125mm
|
-5.5m이내
|
|
표준
압입 압력 허용치
|
|
압입
압력이 4kgf/cm2 이하로서[ 10-펌프
체절 전양정/10] kgf/cm2
이내여야 합니다.
단, 압입 압력이 4kgf/cm2를 초과 할 경우에는 영업 &
공장으로 문의하시기 바랍니다.
|
|
|
흡입
전양정 보정치
|
|
온도
|
보정치
|
|
40°C이상~50°C이하
|
+1
|
|
50°C이상~60°C이하
|
+2
|
|
60°C이상~70°C이하
|
+3.5
|
|
70°C이상~80°C이하
|
+5
|
|
80°C이상~90°C이하
|
+7
|
|
90°C이상~95°C이하
|
+9
|
|
95°C이상~100°C이하
|
+11
|
|
|
|
3.
운전조건: 기동반복이 빈번한 자동제어용으로 펌프를 사용하실 경우에는 임펠러의
파손 우려가 있으므로 임펠러 재질을 BC6급 이상으로 선정하시기 바랍니다.
|
|
고효율 임펠러
|
- 임펠러내의 흐름을 균일토록함은
물론 임펠러로부터 유출한 물을 마찰, 와류등으로 인한 손실을 최소화하여 토출구로
안내 하도록 설계되어 있습니다.
|
|
|
- Semi-Open
Type IMPELLER도 가능합니다.
(ALL SSC일 경우)
|
|
|
모델명 선정기준
|
|
PSV
|
65
|
50
|
D
|
|
펌프형식
(PUMP TYPE)
|
흡입구경(mm)
(SUCTION BORE)
|
토출구경(mm)
(DISCHARGE BORE)
|
대표임펠러직경(mm)
(IMPELLER DIA)
|
|
SINGLE
STAGE
VOLUTE
|
25:250
20:200
15:150
12:125
10:100
80:80
65:65
50:50
40:40
|
25:250
20:200
15:150
12:125
10:100
80:80
65:65
50:50
40:40
|
A:125
B:160
C:200
D:250
E:315
F:400
|
|
|
선정도
|
|
|
|
|
|

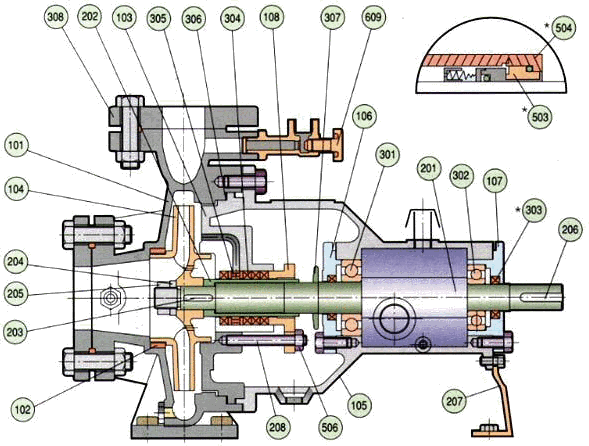

조립 단면도
|
|
|
|
REFERENCE
* MARK : OPTON PARTS
# MARK : RECOMENDED SPARE PARTS
|
|
|
품번
|
품
명
|
재
질
|
수량
|
|
101
|
케이싱(CASING)
|
GC200
|
1
|
|
#
102
|
케이싱
링
(CASING RING)
|
GC200
|
1
|
|
103
|
케이싱
커버
(CASING COVER)
|
GC200
|
1
|
|
104
|
임펠러
(IMPELLER)
|
GC200
|
1
|
|
105
|
베어링
하우징
(BEARING HOUSING)
|
GC200
|
1
|
|
106
|
베어링
커버(A)
[BEARING COVER(A)]
|
GC200
|
1
|
|
107
|
베어링
커버(B)
[BEARING COVER(B)]
|
GC200
|
1
|
|
108
|
글랜드(GLAND)
|
GC200
|
1
|
|
201
|
축(SHAFT)
|
SM45C
|
1
|
|
#
202
|
슬리브(SLEEVE)
|
STS304
|
1
|
|
#
203
|
임펠러
키이
(IMPELLER KEY)
|
SM45C
|
1
|
|
204
|
임펠러
와셔
(IMPELLER WASHER)
|
STS304
|
1
|
|
205
|
임펠러
너트
(IMPELLER NUT)
|
SS400
|
1
|
|
206
|
커플링
키이
(COUPLING KEY)
|
SM45C
|
1
|
|
|
품번
|
품
명
|
재
질
|
수량
|
|
207
|
지지대(SUPPORT)
|
SCP1
|
1
|
|
208
|
글랜드
볼트
(GLAND BOLT)
|
STS304
|
2/4
|
|
#
301
|
볼
베어링(A)
[BALL BEARING(A)]
|
STB2
|
1
|
|
#
302
|
볼
베어링(B)
[BALL BEARING(B)]
|
STB2
|
1
|
|
*
303
|
오일시일
(OIL SEAL)
|
NBR
|
1
|
|
#
304
|
글랜드
패킹
(GLAND PACKING)
|
TEFLON함침
|
4
|
|
305
|
랜턴
링
(LANTERN RING)
|
NORYL/HBsC1
|
1
|
|
#
306
|
케이싱
가스켓
(CASING GASKET)
|
NBR
|
1
|
|
307
|
물막음턱
(DEFLECTOR)
|
NR610
|
1
|
|
*
503
|
미캐니컬
시일
(MECHANICAL SEAL)
|
|
1
|
|
*
504
|
미캐니컬
시일 커버
(M/SEAL COVER)
|
SM45C
|
1
|
|
506
|
육각너트(HEX
NUT)
|
C3602BD
|
2/4
|
|
609
|
마중물컵
파이프
(PRIMING PIPE)
|
HBsC1
|
1
|
|
|
| |
|

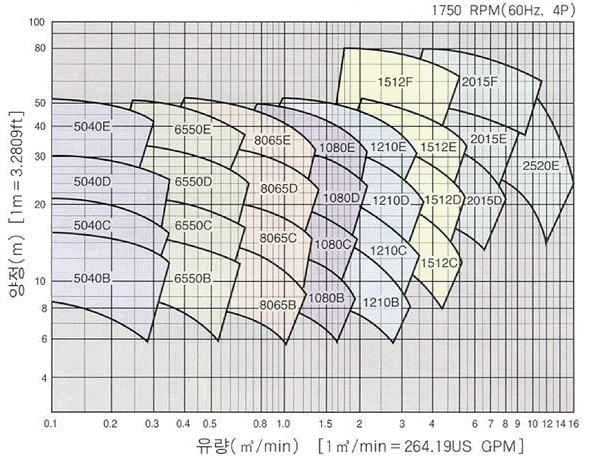

선정표
1750RPM
(60Hz, 4P)
|
|
H/Q
|
0.05
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1.0
|
1.2
|
1.4
|
1.6
|
1.8
|
2.0
|
Q/H
|
|
85
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
85
|
|
80
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1512F
55
2
|
1512F
55
2.2
|
80
|
|
75
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1512F
55
2
|
1512F
55
2.2
|
75
|
|
70
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1512F
45
2
|
1512F
55
2.2
|
70
|
|
65
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1512F
45
2
|
1512F
55
2.2
|
65
|
|
60
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1512F
45
2
|
1512F
45
2.2
|
60
|
|
55
|
5040E
7.5 4.2
|
5040E
7.5 3.3
|
|
|
|
|
1080E
15
2.5
|
|
|
|
1210E
22
3
|
1210E
22
2.4
|
1210E
30
2.2
|
1512E
30
2.4
|
1512E
37
2.4
|
1512F
45
2.2
|
55
|
|
52
|
5040E
7.5 4.2
|
5040E
7.5 3.3
|
5040E
7.5 2.8
|
6550E
11
3
|
8065E
15
3
|
8065E
15
3
|
8065E
15
2.8
|
1080E
15
2
|
1080E
15
1.8
|
1080E
18.5 1.7
|
1210E
18.5
2
|
1210E
22
2.4
|
1210E
30
2.2
|
1210E
30
2.3
|
1210E
30
2.4
|
1512E
37
2.3
|
52
|
|
50
|
5040E
5.5 4.2
|
5040E
7.5 3.3
|
5040E
7.5 2.8
|
6550E
11
3
|
8065E
11
2
|
8065E
11
3
|
8065E
15
2.8
|
8065E
15
2
|
1080E
15
1.8
|
1080E
18.5 1.7
|
1080E
18.5
2
|
1210E
22
2.4
|
1210E
30
2.2
|
1210E
30
2.3
|
1210E
30
2.4
|
1210E
30
2.5
|
50
|
|
48
|
5040E
5.5 4.2
|
5040E
5.5 3.3
|
5040E
7.5 2.8
|
6550E
11
3
|
6550E
11
2
|
8065E
11
3
|
8065E
15
2.8
|
8065E
15
2
|
8065E
15
2
|
1080E
18.5 1.7
|
1080E
18.5
2
|
1080E
18.5 1.9
|
1210E
30
2.2
|
1210E
22
2.3
|
1210E
30
2.4
|
1210E
30
2.5
|
48
|
|
46
|
5040E
5.5 3.3
|
5040E
5.5 2.6
|
5040E
7.5 2.8
|
6550E
7.5
3
|
6550E
11
2
|
6550E
11
2.1
|
8065E
11
2.8
|
8065E
15
2
|
8065E
15
2
|
8065E
15
2.2
|
1080E
15
2
|
1080E
18.5 1.9
|
1080E
18.5 2.2
|
1210E
22
2.3
|
1210E
30
2.4
|
1210E
30
2.5
|
46
|
|
44
|
5040E
5.5 3.3
|
5040E
5.5 2.6
|
5040E
5.5 2.4
|
6550E
7.5 2.8
|
6550E
11
2
|
6550E
11
2.1
|
8065E
11
2.8
|
8065E
15
2
|
8065E
15
2
|
8065E
15
2.2
|
8065E
15
2.3
|
1080E
18.5 1.9
|
1080E
18.5 2.2
|
1210E
22
2.3
|
1210E
22
2.4
|
1210E
30
2.5
|
44
|
|
42
|
5040E
5.5 3.3
|
5040E
5.5 2.6
|
5040E
5.5 2.4
|
6550E
7.5 2.8
|
6550E
11
2.5
|
6550E
11
2.1
|
6550E
11
2.7
|
8065E
15
2
|
8065E
15
2
|
8065E
15
2.2
|
8065E
15
2.3
|
1080E
15
1.9
|
1080E
18.5 2.2
|
1080E
18.5 2.3
|
1210E
22
2.4
|
1210E
30
2.5
|
42
|
|
40
|
5040E
3.7 3.8
|
5040E
5.5 3.1
|
5040E
5.5 2.4
|
6550E
7.5 2.8
|
6550E
7.5 2.5
|
6550E
11
2.3
|
6550E
11
2.7
|
8065E
15
2
|
8065E
15
2
|
8065E
15
2.2
|
8065E
15
2.3
|
1080E
15
1.9
|
1080E
18.5 2.2
|
1080E
18.5 2.3
|
1210E
22
2.4
|
1210E
30
2.5
|
40
|
|
38
|
5040E
3.7 3.8
|
5040E
5.5 3.1
|
5040E
5.5 2.2
|
6550E
7.5 2.8
|
6550E
7.5 2.5
|
6550E
11
2.3
|
6550E
11
2.7
|
6550E
15
2
|
8065E
15
2
|
8065E
15
2.2
|
8065E
15
2.3
|
1080E
15
1.9
|
1080E
18.5 2.2
|
1080E
18.5 2.3
|
1080E
22
2.5
|
1210E
30
2.5
|
38
|
|
36
|
5040E
3.7 3.8
|
5040E
5.5 3.1
|
5040E
5.5 2.2
|
6550E
7.5 2.8
|
6550E
7.5 2.3
|
6550E
11
2.3
|
6550E
11
2.7
|
6550E
11
1.8
|
8065E
11
2
|
8065E
11
2.2
|
8065E
15
2.3
|
8065E
15
2.4
|
1080E
18.5 2.2
|
1080E
18.5 2.3
|
1080E
22
2.5
|
1210E
22
2.8
|
36
|
|
34
|
5040E
3.7 3.8
|
5040E
3.7 3.1
|
5040E
5.5 2.2
|
6550D
5.5 2.6
|
6550E
7.5 2.3
|
6550E
11
2.4
|
6550E
11
2.7
|
6550E
11
1.8
|
8065E
11
2
|
8065E
11
2.2
|
8065E
15
2.3
|
8065E
15
2.4
|
1080E
18.5 2.2
|
1080E
18.5 2.3
|
1080E
18.5 2.5
|
1080E
22
2.8
|
34
|
|
32
|
5040D
3.7
4
|
5040E
3.7 3.1
|
5040E
5.5 2.2
|
6550D
5.5 2.6
|
6550D
5.5 2.5
|
6550E
7.5 2.4
|
6550E
11
2.7
|
8065D
11
1.9
|
8065D
11
2
|
8065E
11
2.2
|
8065E
15
2.3
|
8065E
15
2.4
|
1080D
15
2.5
|
1080E
15
2.3
|
1080E
18.5 2.5
|
1080E
22
2.8
|
32
|
|
30
|
5040D
2.2
4
|
5040D
3.7 3.5
|
5040D
3.7 2.1
|
6550D
5.5 2.6
|
6550D
5.5 2.5
|
6550D
5.5 2.5
|
6550E
11
2.7
|
8065D
7.5 1.9
|
8065D
7.5
2
|
8065D
11
2
|
8065D
11
2.1
|
8065E
15
2.4
|
1080D
15
2.5
|
1080D
15
2.7
|
1080E
18.5 2.5
|
1210D
18.5
3
|
30
|
|
28
|
5040D
2.2
4
|
5040D
2.2 3.5
|
5040D
3.7 2.1
|
5040D
3.7 2.2
|
6550D
5.5 2.5
|
6550D
5.5 2.5
|
6550D
5.5 2.4
|
8065D
7.5 1.9
|
8065D
7.5 1.8
|
8065D
7.5
2
|
8065D
11
2.1
|
8065D
11
2.2
|
1080D
11
2.5
|
1080D
15
2.7
|
1080D
15
2.7
|
1210D
15
3
|
28
|
|
26
|
5040D
2.2
4
|
5040D
2.2 3.5
|
5040D
3.7
2
|
5040D
3.7 2.2
|
6550D
5.5 2.5
|
6550D
5.5 2.2
|
6550D
5.5 2.4
|
6550D
5.5
2
|
8065D
7.5 1.8
|
8065D
7.5
2
|
8065D
7.5
2
|
8065D
11
2.2
|
1080D
11
2.5
|
1080D
11
2.7
|
1080D
15
2.7
|
1080D
15
2.8
|
26
|
|
24
|
5040D
2.2
4
|
5040D
2.2 3.5
|
5040D
3.7
2
|
5040D
3.7 2.2
|
6550D
3.7 2.5
|
6550D
5.5 2.2
|
6550D
5.5 2.4
|
6550D
5.5
2
|
8065D
7.5 1.8
|
8065D
7.5
2
|
8065D
7.5
2
|
8065D
11
2.2
|
1080D
11
2.5
|
1080D
11
2.7
|
1080D
11
2.7
|
1080D
15
2.8
|
24
|
|
22
|
5040C
1.5 2.5
|
5040C
1.5 2.2
|
5040D
2.2
2
|
5040D
3.7 2.2
|
6550D
3.7 2.5
|
6550D
5.5 2.2
|
6550D
5.5 2.4
|
6550D
5.5
2
|
8065D
5.5 1.8
|
8065D
5.5
2
|
8065D
7.5
2
|
8065D
7.5 2.2
|
1080D
11
2.5
|
1080D
11
2.7
|
1080D
11
2.7
|
1080D
15
2.8
|
22
|
|
20
|
5040C
1.5 2.5
|
5040C
1.5 2.2
|
5040C
2.2
2
|
5040D
2.2 2.2
|
6550C
3.7 2.2
|
6550C
3.7 2.3
|
6550D
5.5 2.4
|
6550D
5.5
2
|
8065C
5.5
2
|
8065D
5.5
2
|
8065D
7.5
2
|
8065D
7.5 2.2
|
1080D
7.5 2.5
|
1080D
11
2.7
|
1080D
11
2.7
|
1210C
11
2.8
|
20
|
|
18
|
5040C
1.5
3
|
5040C
1.5 2.2
|
5040C
1.5
2
|
5040C
2.2 1.8
|
6550C
3.7 2.2
|
6550C
3.7 2.3
|
6550C
3.7 2.4
|
6550D
5.5
2
|
8065C
5.5
2
|
8065C
5.5
2
|
8065C
5.5 2.2
|
8065D
7.5 2.2
|
1080C
7.5 2.5
|
1080C
7.5 2.8
|
1080D
11
2.7
|
1210C
11
2.8
|
18
|
|
16
|
5040B
1.5 3.8
|
5040B
1.5 3.1
|
5040C
1.5
2
|
5040C
2.2 1.8
|
6550C
2.2 2.2
|
6550C
3.7 2.3
|
6550C
3.7 2.4
|
6550C
3.7 2.5
|
8065C
3.7
2
|
8065C
5.5
2
|
8065C
5.5 2.2
|
8065C
5.5 2.4
|
1080C
5.5 2.5
|
1080C
7.5 2.9
|
1080C
7.5
3
|
1210C
7.5 2.8
|
16
|
|
14
|
5040B
1.5 3.8
|
5040B
1.5 3.1
|
5040B
1.5
2
|
5040C
2.2 1.8
|
6550B
1.2
2
|
6550C
2.2 2.3
|
6550C
3.7 2.4
|
6550C
3.7 2.5
|
8065C
3.7
2
|
8065C
3.7
2
|
8065C
3.7 2.2
|
8065C
5.5 2.4
|
1080C
5.5 2.5
|
1080C
5.5 2.9
|
1080C
7.5
3
|
1210B
7.5 3.3
|
14
|
|
12
|
5040B
0.75 2.8
|
5040B
1.5 2.5
|
5040B
1.5
2
|
5040B
1.5
2
|
6550B
1.5
2
|
6550B
2.2 2.3
|
6550C
3.7 2.4
|
6550C
3.7 2.5
|
8065B
3.7
2
|
8065B
3.7 2.5
|
8065B
3.7 2.5
|
8065C
3.7 2.3
|
1080B
5.5
3
|
1080C
5.5 2.9
|
1210B
5.5 3.5
|
1210B
7.5 3.3
|
12
|
|
10
|
5040B
0.75 2.8
|
5040B
0.75 2.5
|
5040B
1.5
2
|
5040B
1.5
2
|
6550B
1.5
2
|
6550B
2.2 2.3
|
6550B
2.2 2.8
|
8065B
2.2 3.8
|
8065B
2.2 2.8
|
8065B
2.2 2.7
|
8065B
3.7
3
|
8065B
3.7 3.2
|
1080B
3.7
3
|
1080B
5.5 3.2
|
1080B
5.5 3.4
|
1210B
5.5 3.3
|
10
|
|
8
|
5040B
0.75
2.8
|
5040B
0.75 2.5
|
5040B
0.75
2
|
5040B
1.5 3.5
|
6550B
1.5
2
|
6550B
1.5 2.3
|
6550B
2.2 2.8
|
8065B
2.2 3.8
|
8065B
2.2 2.8
|
8065B
2.2 2.5
|
8065B
2.2
3
|
8065B
3.7 3.2
|
1080B
3.7
3
|
1080B
3.7 3.2
|
1080B
5.5 3.4
|
1210B
5.5 3.3
|
8
|
|
6
|
|
|
|
|
|
6550B
1.5 2.3
|
|
|
8065B
1.5 2.6
|
8065B
1.5 2.5
|
8065B
2.2
3
|
|
1080B
3.7
3
|
1080B
3.7 3.2
|
1080B
3.7 3.4
|
|
6
|
|
H/Q
|
0.05
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1.0
|
1.2
|
1.4
|
1.6
|
1.8
|
2.0
|
Q/H
|
|
|
H/Q
|
2.5
|
3.0
|
3.5
|
4.0
|
4.5
|
5.0
|
5.5
|
6.0
|
6.5
|
7.0
|
7.5
|
8.0
|
9.0
|
10
|
12
|
14
|
16
|
Q/H
|
|
85
|
|
|
|
2015F
110 2.6
|
2015F
110 2.8
|
2015F
150
3
|
2015F
150 3.1
|
|
|
|
|
|
|
|
|
|
|
85
|
|
80
|
1512F
75
2.4
|
1512F
75
2.5
|
|
2015F
110 2.6
|
2015F
110 2.8
|
2015F
150
3
|
2015F
150 3.1
|
2015F
150 3.2
|
2015F
150 3.6
|
2015F
150 4.1
|
2015F
150 4.6
|
|
|
|
|
|
|
80
|
|
75
|
1512F
75
2.4
|
1512F
75
2.5
|
1512F
75
2.7
|
2015F
95
2.6
|
2015F
110 2.8
|
2015F
110
3
|
2015F
110 3.1
|
2015F
150 3.2
|
2015F
150 3.6
|
2015F
150 4.1
|
2015F
150 4.6
|
2015F
150 4.8
|
2015F
150 5.2
|
|
|
|
|
75
|
|
70
|
1512F
55
2.4
|
1512F
75
2.5
|
1512F
75
2.7
|
1512F
75
3.3
|
2015F
9.5 3.3
|
2015F
95
3
|
2015F
110 3.1
|
2015F
150 3.2
|
2015F
150 3.6
|
2015F
150 4.1
|
2015F
150 4.6
|
2015F
150 4.8
|
2015F
150 5.2
|
2015F
190 5.5
|
|
|
|
70
|
|
65
|
1512F
55
2.5
|
1512F
55
2.5
|
1512F
75
2.7
|
1512F
75
3.3
|
1512F
95
2.8
|
2015F
95
3
|
2015F
95
3.1
|
2015F
150 3.2
|
2015F
150 3.6
|
2015F
110 4.1
|
2015F
150 4.6
|
2015F
150 4.8
|
2015F
150 5.2
|
2015F
150 5.5
|
|
|
|
65
|
|
60
|
1512F
45
2.5
|
1512F
55
2.5
|
1512F
55
2.8
|
1512F
75
3.3
|
1512F
75
2.8
|
1512F
95
3.5
|
2015F
95
3.1
|
2015F
95
3.2
|
2015F
150 3.6
|
2015F
110 4.1
|
2015F
110 4.8
|
2015F
150 4.8
|
2015F
150 5.2
|
2015F
150 5.5
|
|
|
|
60
|
|
55
|
1512F
45
2.5
|
1512F
55
2.6
|
1512F
55
2.8
|
1512F
75
3.3
|
1512F
75
2.8
|
1512F
75
3.5
|
2015F
95
3.1
|
2015F
95
3.2
|
2015F
95
3.6
|
2015F
95
4.1
|
2015F
110 4.8
|
2015F
150 4.8
|
2015F
150 5.2
|
2015F
150 5.5
|
|
|
|
55
|
|
52
|
1512E
37
2.4
|
1512F
55
2.5
|
1512F
55
2.5
|
1512F
75
2.8
|
1512F
75
2.8
|
2015F
75
3.5
|
2015F
75
3.1
|
2015F
95
3.2
|
2015F
95
3.6
|
2015F
95
4.1
|
2015F
95
4.6
|
2015F
110 4.8
|
2015F
110 5.2
|
2015F
150 5.5
|
|
|
|
52
|
|
50
|
1512E
37
2.4
|
1512E
45
2
|
1512F
55
2.5
|
1512F
75
2.8
|
1512F
75
2.8
|
2015E
75
3
|
2015E
75
3.3
|
2015F
95
3.2
|
2015F
95
3.6
|
2015F
95
4.1
|
2015F
95
4.6
|
2015F
95
4.8
|
2015F
110 5.2
|
2015F
150 5.5
|
|
|
|
50
|
|
48
|
1512E
37
2.4
|
1512E
45
2
|
1512E
45
2.3
|
1512F
55
2.8
|
1512F
75
2.8
|
2015E
75
3
|
2015E
75
3.3
|
2015E
75
3.5
|
2015E
75
3.6
|
2015F
95
4.1
|
2015F
95
4.6
|
2015F
95
4.8
|
2015F
110 5.2
|
2015F
110 5.5
|
|
|
|
48
|
|
46
|
1210E
30
2.7
|
1512E
37
3
|
1512E
45
2.3
|
1512E
45
3.8
|
1512F
75
2.8
|
2015E
75
3
|
2015E
75
3.3
|
2015E
75
3.5
|
2015E
75
3.6
|
2015E
75
4
|
2015E
95
4.2
|
2015F
95
4.8
|
2015F
110 5.2
|
2015F
110 5.5
|
|
|
|
46
|
|
44
|
1210E
30
2.7
|
1512E
37
3
|
1512E
45
2.3
|
1512E
45
3.8
|
1512F
75
2.8
|
2015E
75
3
|
2015E
75
3.3
|
2015E
75
3.5
|
2015E
75
3.6
|
2015E
75
4
|
2015E
75
4.2
|
2520E
95
4.8
|
2520E
95
5.2
|
2015F
110 5.5
|
|
|
|
44
|
|
42
|
1210E
30
2.7
|
1512E
37
3
|
1512E
37
3.3
|
1512E
45
3.8
|
1512E
45
4
|
2015E
55
3
|
2015E
75
3.3
|
2015E
75
3.5
|
2015E
75
3.6
|
2015E
75
4
|
2015E
75
4.2
|
2015E
95
3.9
|
2520E
95
5.2
|
2520E
110 5.5
|
|
|
|
42
|
|
40
|
1210E
30
2.7
|
1210E
37
3.2
|
1512E
37
3.3
|
1512E
45
3.8
|
1512E
45
4
|
2015E
55
3.2
|
2015E
75
3.3
|
2015E
75
3.5
|
2015E
75
3.6
|
2015E
75
4
|
2015E
75
4.2
|
2015E
95
3.9
|
2520E
95
5.2
|
2520E
95
5.5
|
2520E
110 6.3
|
|
|
40
|
|
38
|
1210E
30
2.8
|
1210E
37
3.2
|
1512E
37
3.3
|
1512E
37
3.8
|
1512E
45
4
|
1512E
45
3.2
|
2015E
55
3.3
|
2015E
75
3.4
|
2015E
75
3.6
|
2015E
75
4
|
2015E
75
4.2
|
2015E
75
3.9
|
2520E
95
5.2
|
2520E
95
5.5
|
2520E
110 6.3
|
|
|
38
|
|
36
|
1210E
30
2.8
|
1210E
37
3.2
|
1512E
37
3.3
|
1512E
37
3.8
|
1512E
45
4
|
1512E
45
3.2
|
2015E
55
3.3
|
2015E
55
3.4
|
2015E
75
3.6
|
2015E
75
4
|
2015E
75
4.2
|
2015E
75
3.9
|
2520E
75
5.2
|
2520E
95
5.5
|
2520E
110 6.3
|
|
|
36
|
|
34
|
1210E
30
2.8
|
1210E
37
3.2
|
1512E
37
3.3
|
1512E
37
3.8
|
1512E
45
4
|
1512E
45
3.2
|
2015E
55
3.3
|
2015E
55
3.4
|
2015E
55
3.6
|
2015E
55
4
|
2015E
75
4.2
|
2015E
75
4
|
2520E
75
5.2
|
2520E
95
5.5
|
2520E
95
6.3
|
2520E
110 7.0
|
|
34
|
|
32
|
1210E
22
2.8
|
1210E
37
3
|
1512E
37
3.3
|
1512E
37
3.6
|
1512E
45
4
|
1512E
45
3.2
|
2015E
45
3.3
|
2015E
55
3.4
|
2015E
55
3.6
|
2015E
55
4
|
2015E
55
4.2
|
2015E
75
4
|
2520E
75
5.2
|
2520E
75
5.5
|
2520E
95
6.3
|
2520E
110 7.0
|
|
32
|
|
30
|
1210E
22
3
|
1210E
30
3
|
1512D
30
3
|
1512E
37
3.6
|
1512E
37
4
|
1512E
45
3.2
|
2015D
45
4.5
|
2015D
45
4.7
|
2015E
55
3.6
|
2015E
55
4
|
2015E
55
4.2
|
2015E
75
4
|
2520E
75
5.2
|
2520E
75
5.5
|
2520E
95
6.3
|
2520E
110 7.0
|
|
30
|
|
28
|
1210D
18.5
3
|
1210E
30
3
|
1512D
30
3
|
1512D
30
3.3
|
1512E
37
4
|
1512E
45
3.2
|
2015D
45
4.5
|
2015D
45
4.7
|
2015D
55
4.9
|
2015D
55
5.1
|
2015E
55
4.2
|
2015E
55
4
|
2520E
75
5.2
|
2520E
75
5.5
|
2520E
95
6.3
|
2520E
110 7.0
|
|
28
|
|
26
|
1210D
15
3.5
|
1210D
22
3.2
|
1512D
22
3
|
1512D
30
3.3
|
1512D
30
3.6
|
1512E
37
3.2
|
2015D
37
4
|
2015D
37
4.7
|
2015D
45
4.9
|
2015D
45
5.1
|
2015D
45
5.2
|
2520E
55
4
|
2520E
55
5.2
|
2520E
75
5.5
|
2520E
95
6.3
|
2520E
95
7.0
|
2520E
110 7.7
|
26
|
|
24
|
1210D
15
3.5
|
1210D
18.5 3.2
|
1512D
22
3.2
|
1512D
22
3.3
|
1512D
30
3.6
|
1512E
37
4
|
2015D
37
4
|
2015D
37
4.7
|
2015D
37
4.9
|
2015D
45
5.1
|
2015D
45
5.2
|
2520E
55
4
|
2520E
55
5.2
|
2520E
75
5.5
|
2520E
75
5.5
|
2520E
95
7.0
|
2520E
110 7.7
|
24
|
|
22
|
1210D
15
3.5
|
1210D
18.5 3.2
|
1512D
22
3
|
1512D
22
3.3
|
1512D
22
3.6
|
1512D
30
4
|
2015D
30
4
|
2015D
37
4.3
|
2015D
37
4.9
|
2015D
37
5.1
|
2015D
37
5.2
|
2520E
45
4
|
2520E
45
5.2
|
2520E
55
5.5
|
2520E
75
5.5
|
2520E
75
7.0
|
|
22
|
|
20
|
1210D
15
3.5
|
1210D
15
3.2
|
1512D
18.5 3.2
|
1512D
18.5 3.3
|
1512D
22
3.6
|
1512D
30
4
|
2015D
30
4
|
2015D
37
4.3
|
2015D
37
4.5
|
2015D
37
4.9
|
2015D
37
5.2
|
|
|
2520E
55
5.5
|
2520E
75
5.5
|
2520E
75
7.0
|
|
20
|
|
18
|
1210C
11
3.3
|
1210D
15
3.2
|
1512C
15
3.5
|
1512C
15
4
|
1512D
18.5 3.6
|
1512D
22
4
|
2015D
30
4
|
2015D
30
4.5
|
2015D
37
4.5
|
2015D
37
4.9
|
2015D
37
5.2
|
|
|
|
2520E
75
5.5
|
2520E
75
7.0
|
|
18
|
|
16
|
1210C
11
3.3
|
1210C
11
3.6
|
1512C
15
3.5
|
1512C
15
4
|
1512C
18.5 3.5
|
1512D
22
4
|
2015D
30
4
|
2015D
30
4.5
|
2015D
30
4.8
|
2015D
30
5.3
|
|
|
|
|
|
|
|
16
|
|
14
|
1210C
11
3.3
|
1210C
11
3.6
|
1512C
15
3.5
|
1512C
15
4
|
1512C
15
3.5
|
1512C
18.5
4
|
|
2015D
30
4.5
|
2015D
30
4.8
|
2015D
30
5.3
|
|
|
|
|
|
|
|
14
|
|
12
|
1210B
7.5 3.8
|
1210C
11
3.6
|
1512C
11
3.5
|
1512C
15
4
|
1512C
15
3.5
|
1512C
15
4
|
|
|
|
|
|
|
|
|
|
|
|
12
|
|
10
|
1210B
7.5 3.8
|
1210B
7.5
4
|
1512C
11
3.5
|
1512C
11
4
|
1512C
11
3.5
|
|
|
|
|
|
|
|
|
|
|
|
|
10
|
|
8
|
1210B
5.5 3.8
|
1210B
7.5
4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8
|
|
6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6
|
|
H/Q
|
2.5
|
3.0
|
3.5
|
4.0
|
4.5
|
5.0
|
5.5
|
6.0
|
6.5
|
7.0
|
7.5
|
8.0
|
9.0
|
10
|
12
|
14
|
16
|
Q/H
|
|
|
SELECTION TABLE 보는 방법
|
|
1. H는 양정(m)이며, Q는
유량(㎥/min)입니다.
|
|
2. IMPELLER 및 CASING의
재질이 회주철이나 청동이 아닌 특수제질의 경우는 별도 문의 바랍니다
|
|
3. 네모안의 내용은
|
펌프
모델명
동력(Kw)
NPSHre(m)
|
입니다.
|
|
|
NPSHre = 유효흡입양정
|
|
Semi-Open Type IMPELLER는 당사 설계 문의 바랍니다.
|
|

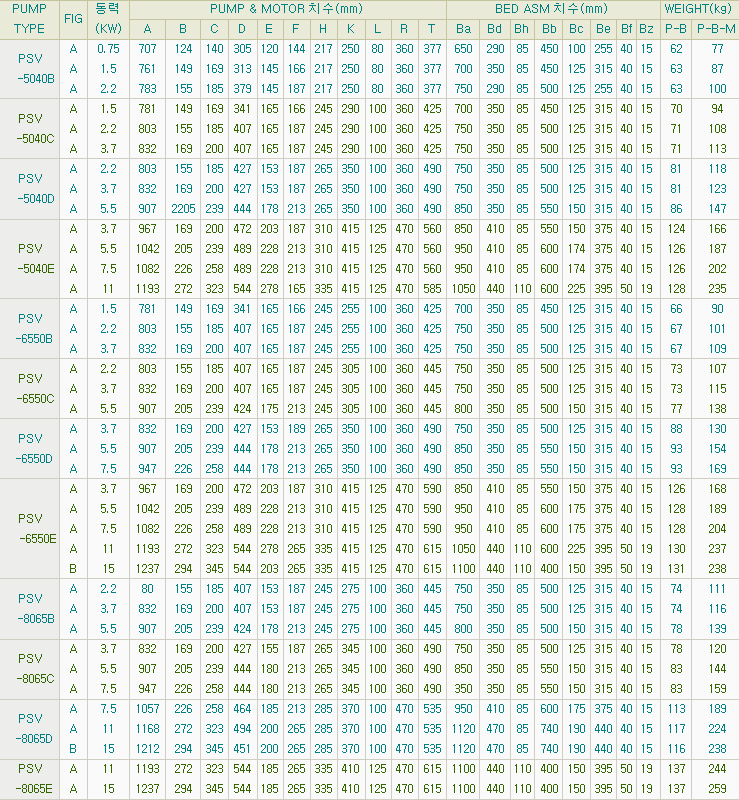

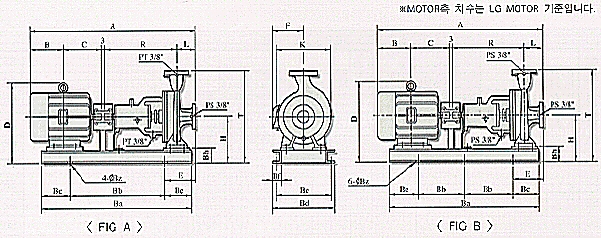

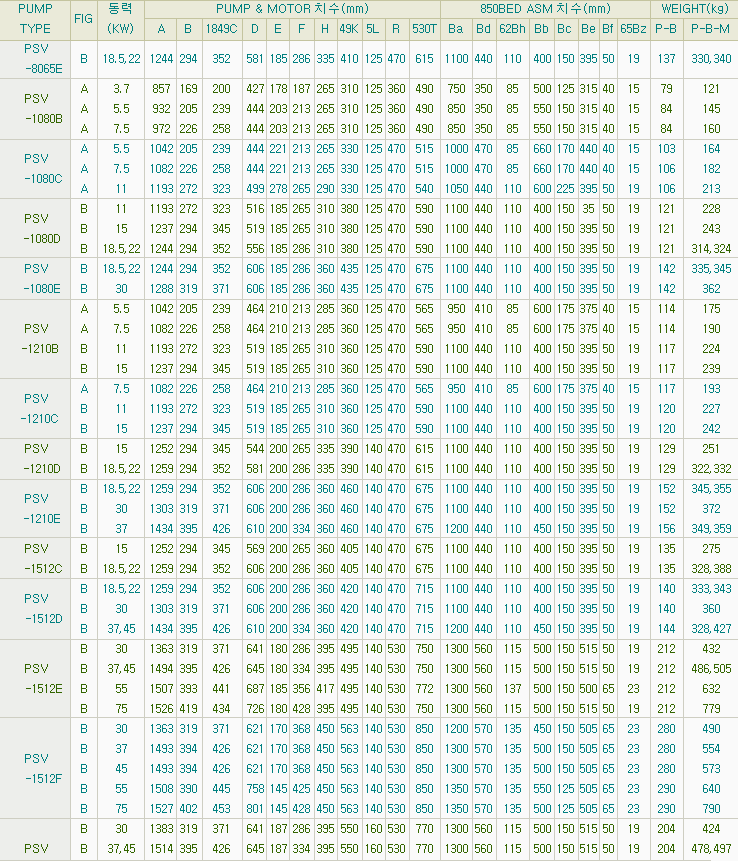

외형 치수
|
|
|
|
|
|
|
|
|
HOME > 제품소개 > 펌프
