웨스코 펌프

설계 및 구조적 특징
용도 및 적용분야
  • 컴퓨터에 의한 고효율, 고성능 설계를 실현하였습니다.
  • COMPACT DESIGN(소형, 경량)
  • 내구성이 뛰어나며 수명이 깁니다.
    -임펠러의 축방향 이동을 최소화하여 임펠러 마모가 적습니다.
    -스텐 재질의 연마 SHAFT를 사용, 마모가 적습니다.
    -양쪽지지 무급유 BALL BEARING을 적용하였습니다.
  • 보수점검이 매우 용이한 구조로 설계되어 있으며 BALL BEARING에는 급유가 필요없습니다.
  • 특수커플링(SUN-FLEX)을 채용,소음과 진동이 거의 없고 분해, 조립이 용이합니다.
  • 보일러 급수용
  • 고지대 및 고층건물용
  • 간이 상수도용
  • 소화전용
  • 스프링 쿨러용
  • 각종 기계장치용
제품사양

MODE

구   경(mm)

동력KW
(HP)

양정
(m)

양수량
(m3/MIN)

총중량
(P+B+M)

흡입

토출

PSW-4003

40
(1 1/2")

40
(1 1/2")

2.2(3)

40

0.06

60Kg

PSW-4005

3.7(5)

80

0.06

68Kg

PSW-4008

3.7(7.5)

105

0.06

90Kg

PSW-4010

7.5(10)

118

0.06

104Kg

PSW-5005

50
(2")

50
(2")

3.7(5)

25

0.28

80Kg

PSW-5008

3.7(7.5)

50

0.25

102Kg

PSW-5010

7.5(10)

80

0.20

112Kg

PSW-5015

11(15)

130

0.06

145Kg

PSW-5020

15(20)

140

0.06

171Kg

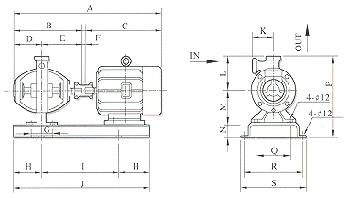

외형치수

산업용 웨스코펌프 모델명 부여 기준

① 단단 웨스코 펌프
  (Single Stage Westco Pump)

② 흡.토출구경
   (40:40mm, 50:50mm)

③ 동력
   (03:3HP, 05:5HP,   08:7.5HP, 10:10HP, 15:15HP)

④ M/SEAL 구경
   (PSW-40:ø20, PSW-50:ø25)

MODEL

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

Q

R

S

PSW-4003

667

319

348

128

192

3

90

100

450

650

125

125

112

40

325

190

320

360

PSW-4005

692

373

PSW-4008

762

443

132

346

PSW-4010

800

481

PSW-5005

707

334

373

143

345

PSW-5008

777

443

140

138

370

PSW-5010

818

484

PSW-5015

932

595

150

500

800

138

113

383

335

370

PSW-5020

976

639
  PSW-40 Pump 의 7.5HP Motor 장착시 높이차 보정을 위해 두께 20mm의 조정 Pad를 Pump 발자리 밑에 별도 부착한 치수입니다. (단위:mm)

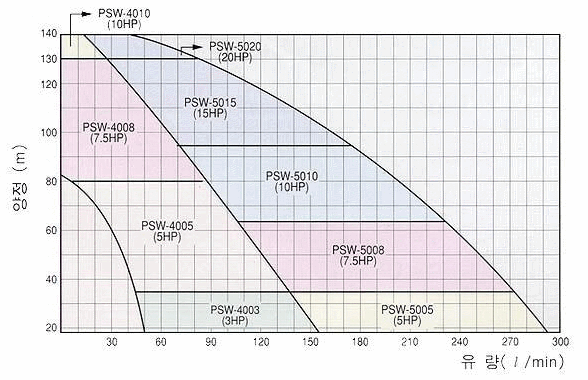

선정도

상기 성능곡선에 의해 MODEL 선정시, 양정을 기준하여 동력을 선정하여 주십시오.

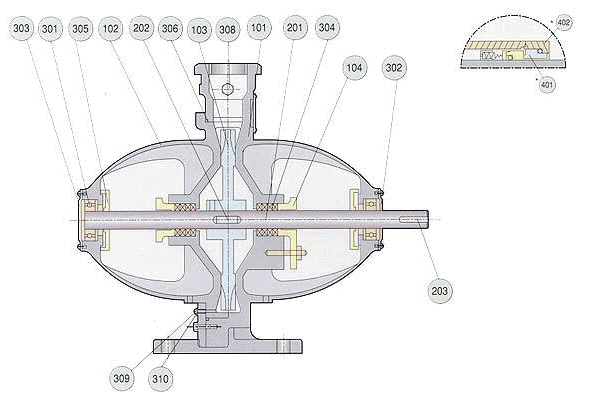

조립 단면도

품번

품명

재질

수량

101

케이싱(CASING)

GC200

1

102

케이싱커버(CASING COVER)

GC200

1

103

임펠러(IMPELLER)

C3771BD

1

104

글랜드(GLAND)

GC200

2

201

축(SHAFT)

STS410

1

202

축 키(SHAFT KEY)

SM45C

1

203

커플링 키(COUPLING KEY)

SM45C

1

301

볼베어링(BALL BEARING)

STB2

2

302

베어링 커버(A)
[BEARING COVER(A)]

SCP1

1

303

베어링 커버(B)
[BEARING COVER(B)]

SCP1

1

304

글랜드 패킹(GLAND PACKING)

TEFLON

2SET

305

물막음턱(DEFLECTOR)

NR

2

306

케이싱 O링(CASING O-RING)

NBR

1

308

플러그(PLUG)

C3602BD

1

309

배수용 나사(DRAIN SCREW)

NSWR3

1

310

배수용 패킹(DRAIN PACKING)

NBR

1

*401

미케니컬 시일
(MECHANICAL SEAL)



2

*402

미케니컬 시일 커버
(M/C SEAL COVER)

SM45C

2

  *MARK : OPTION PARTS
