다단 볼류트 펌프

설계 및 구조적 특징

1. 볼베어링 방식을 채택한 구조입니다.
2. 펌프의 설치다리를 케이싱상의 몸체에 설치하였습니다.
3. 감압파이프 구조입니다.
4. 플랜지는 RF방식을 채택하였습니다.

용도 및 적용분야

수도 : 취수용, 송수용, 배수용, 가압용
건축 : 급·배수용, 냉각수 및 냉온수의 순환용, 소화설비용
공장 : 각종 급·배수용, 보일러 급수용
농업 : 양수배수용, 스프링 쿨러용

다단볼류트 펌프의 적용기준

1. 취급액: 『0~100°C의 청수, PH6~8』이외의 고온, 특수액에는 사용할 수 없습니다.

2. 흡입측 조건: 흡입 전양정 또는 압입 압력은 다음 표와 같습니다.

- 흡입 전양정 허용치 :

액의 온도	흡입구경	흡입 전양정
0°C~40°C	40 ~ 100mm	-6m 이내
0°C~40°C	100 ~ 150mm	-5.5m 이내

▶ 1kgf/cm² 이하 (1kgf/cm2를 초과할 경우에는 영업 & 공장으로 문의하여 주시기 바랍니다.)

3. 운전조건: 기동반복이 빈번한 자동제어용으로 펌프를 사용하실 경우에는 임펠러의 파손 우려가

있으므로 임펠러 재질을 BC6급 이상으로 선정하시기 바랍니다.

모델명 선정기준

PMV	50	03
펌프형식 (PUMP TYPE)	토출구경(mm) (DISCHARGE BORE)	단수 (No. OF STAGE)
MULTI STAGE VOLUTE	15:150 12:125 10:100 80:80 65:65 50:50 40:40	2STAGE

다단펌프 펌핑 구조

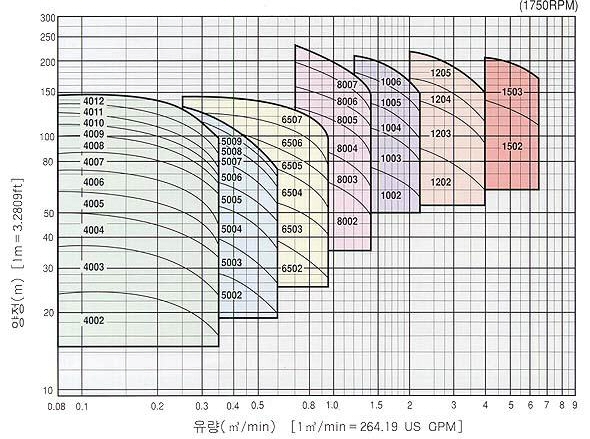

선정도

선정표

1750RPM(60Hz, 4P)

H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H
230										8007 75 1.8			230
220										8007 75 1.8	8007 75 1.8		220
200										8006 55 1.8	8006 55 1.8	8007 75 2.0	200
180										8006 45 1.8	8006 45 1.8	8006 55 1.8	180
160										8006 45 1.8	8006 45 1.8	8006 45 1.8	160
150	4012 11 1.2									8005 37 1.8	8005 37 1.8	8005 45 1.8	150
145	4012 7.5 1.2	4012 11 1.3								8005 37 1.8	8005 37 1.8	8005 37 1.8	145
140	4012 7.5 1.2	4012 7.5 1.3	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.4	6507 18.5 1.5				8005 37 1.8	8005 37 1.8	8005 37 1.8	140
135	4011 7.5 1.2	4011 7.5 1.3	4012 7.5 1.4	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.5	6507 18.5 1.6			8005 30 1.8	8005 37 1.8	8005 37 1.8	135
130	4011 7.5 1.2	4011 7.5 1.3	4011 7.5 1.4	4012 11 1.4	6507 15 1.4	6507 18.5 1.5	6507 18.5 1.6	6507 22 1.8		8005 30 1.8	8005 37 1.8	8005 37 1.8	130
125	4010 7.5 1.2	4010 7.5 1.3	4011 7.5 1.4	4012 11 1.4	4012 11 1.3	5009 15 1.6	6507 18.5 1.6	6507 22 1.8	6507 30 1.8	8004 30 1.8	8005 37 1.8	8005 37 1.8	125
120	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 11 1.4	4012 11 1.3	5009 15 1.6	6506 18.5 1.6	6507 22 1.8	6507 22 1.8	8004 30 1.8	8004 37 1.8	8005 37 1.8	120
115	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 7.5 1.4	4012 11 1.3	4012 11 1.4	6506 18.5 1.6	6507 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	115
110	4009 5.5 1.2	4009 7.5 1.3	4010 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	110
105	4009 5.5 1.2	4009 7.5 1.3	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6507 30 2	6507 30 2.2	8004 30 1.8	105
100	4008 5.5 1.2	4008 5.5 1.3	4009 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 30 2	6507 30 2.2	8004 30 1.8	100
95	4008 5.5 1.2	4008 5.5 1.3	4008 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 22 2	6507 30 2.2	6507 30 2.5	95
90	4008 5.5 1.2	4008 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4010 11 1.3	5008 15 1.8	5009 18.5 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	90
85	4007 5.5 1.2	4007 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4009 11 1.4	5007 11 1.8	5009 15 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	85
80	4007 5.5 1.2	4007 5.5 1.3	4007 5.5 1.4	4008 5.5 1.4	4008 7.5 1.3	4009 11 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6506 18.5 2.2	6506 22 2.2	80
75	4006 3.7 1.2	4007 5.5 1.3	4007 5.5 1.4	4007 5.5 1.4	4008 7.5 1.3	4008 7.5 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6505 18.5 2.2	6506 22 2.2	75
70	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4007 5.5 1.4	4007 5.5 1.3	4008 7.5 1.4	5006 11 1.8	5007 15 2.2	6504 15 1.8	6505 15 2	6505 18.5 2.2	6506 22 2.2	70
65	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4006 5.5 1.4	4007 5.5 1.4	4007 7.5 1.4	5006 11 1.8	5007 11 2.2	6504 15 1.8	6504 15 2	6505 18.5 2.2	6505 18.5 2.5	65
60	4005 3.7 1.2	4005 3.7 1.3	4006 3.7 1.4	4006 5.5 1.4	4006 5.5 1.3	4007 7.5 1.4	5006 11 1.8	5006 11 2.2	6504 15 1.8	6504 15 2	6504 15 2.2	6505 18.5 2.5	60
55	4005 3.7 1.2	4005 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4006 5.5 1.3	4007 5.5 1.4	5005 7.5 1.8	5005 11 2.2	6503 11 1.8	6504 15 2	6504 15 2.2	6504 15 2.5	55
50	4004 3.7 1.2	4004 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4005 5.5 1.3	4006 5.5 1.4	5004 7.5 1.8	5005 11 2.2	6503 11 1.8	6503 11 2	6504 15 2.2	6504 15 2.5	50
45	4004 2.2 1.2	4004 3.7 1.3	4004 3.7 1.4	4004 3.7 1.4	4005 3.7 1.3	4006 5.5 1.4	5004 7.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6504 15 2.5	45
40	4004 2.2 1.2	4004 2.2 1.3	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.3	4005 5.5 1.4	5004 5.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6503 15 2.5	40
35	4003 2.2 1.2	4003 2.2 1.3	4003 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	5003 5.5 1.8	5004 5.5 2.2	6502 7.5 1.8	6503 7.5 2	6503 11 2.2	6503 15 2.5	35
30	4003 1.5 1.2	4003 2.2 1.3	4003 2.2 1.4	4003 2.2 1.4	4003 3.7 1.3	4004 3.7 1.4	5003 5.5 1.8	5003 5.5 2.2	6502 7.5 1.8	6502 7.5 2	6502 7.5 2.2	6503 15 2.5	30
25	4002 1.5 1.2	4003 1.5 1.3	4003 2.2 1.5	4003 2.2 1.4	4003 2.2 1.3	4003 3.7 1.4	5002 3.7 1.8	5003 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	25
20	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 2.2 1.4	4002 2.2 1.3	4002 2.2 1.4	5002 3.7 1.8	5002 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	20
15	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 1.5 1.4	4002 1.5 1.3	4002 2.2 1.4	5002 2.2 1.8	5002 3.7 2.2					15
H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H

H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H
230														230
220						1205 150 3.2	1205 150 3							220
200	8007 75 2.2	1006 95 2.5	1006 95 2.6			1205 150 3.2	1205 150 3	1205 150 3	1205 185 3	1205 185 3	1205 185 3			200
180	8007 75 2.2	1006 75 2.5	1006 75 2.6	1006 95 2.6	1006 95 3	1205 150 3.2	1205 150 3	1205 150 3	1205 150 3	1205 150 3	1205 185 3	1205 185 3		180
160	8006 55 2	8007 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 150 3	1205 185 3		160
150	8005 45 2	8006 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	150
145	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.6	1006 110 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	145
140	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	140
135	8005 37 2	8005 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	135
130	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1203 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	130
125	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1204 110 3	1204 150 3	1205 185 3	125
120	8005 37 2	8005 45 2.2	8006 75 3	1004 55 2.6	1005 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	120
115	8004 37 2	8005 45 2.2	8006 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	115
110	8004 37 2	8005 45 2.2	8005 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 75 3	1203 95 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	110
105	8004 37 2	8005 37 2.2	8005 55 3	1004 55 2.6	1004 55 3	1004 75 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	105
100	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1004 55 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	100
95	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	95
90	8003 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 75 3.6	1203 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1204 150 4	90
85	8003 30 2	8004 30 2.2	8004 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 55 3.6	1202 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1203 110 4	85
80	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 75 3	1202 75 3.5	1203 75 3	1203 95 3.5	1203 110 4	80
75	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1203 95 3.5	1203 95 4	75
70	8003 22 2	8003 30 2.2	8004 37 3	1003 30 2.6	1003 37 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4	70
65	8003 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4.5	65
60	8002 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 45 3.6	1202 45 3.5	1202 45 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1202 75 4.5	60
55	8002 18.5 2	8002 22 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 37 3.6			1202 75 3.5	1202 55 4	1202 75 4	1202 75 4.5	55
50	8002 15 2	8002 18.5 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1002 37 3.6				1202 55 4	1202 75 4	1202 75 5.5	50
45	8002 11 2	8002 18.5 2.2	8002 22 3		1002 30 3	1002 37 3.2	1002 30 3.6					1202 55 4	1202 75 5	45
40	8002 11 2	8002 15 2.2	8002 18.5 3			1002 37 3.2	1002 30 3.6							40
35	8002 11 2	8002 15 2.2	8002 18.5 3				1002 30 3.6							35
30	8002 11 2	8002 11 2.2	8002 15 3											30
25	8002 11 2	8002 11 2.2	8002 15 3											25
20														20
15														15
H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H

SELECTION TABLE 보는 방법

1. H는 양정(m)이며, Q는 유량(㎥/min)입니다.

2. IMPELLER 및 CASING의 재질이 회주철이나 청동이 아닌 특수재질의 경우는 별도 문의 바랍니다.

3. 네모안의 내용은

펌프 모델명
동력(Kw) NPSHre(m)

입니다.

NPSHre = 유효흡입양정

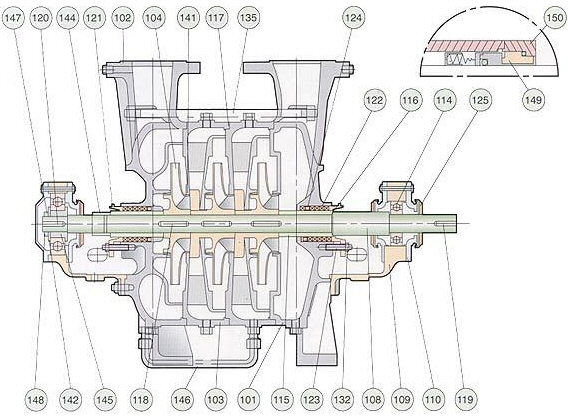

조립 단면도

품 번	품 명	재 질	수 량
101	흡입 케이싱(SUCTION CASING)	GC200	1
102	토출 케이싱(DISCHARGE CASING)	GC200	1
103	중간 케이싱(MIDDLE CASING)	GC200	S-1
104	임펠러(IMPELLER)	GC200	S
108	축(SHAFT)	SM45C	1
109	베어링 하우징(BEARING HOUSING)	GC200	2
110	베어링 커버(BEARING COVER)	GC200	4
114	볼 베어링(BALL BEARING)	STB2	2
115	슬리브(SLEEVE)	STS304	2
116	슬리브 0링(SLEEVE "0" RING)	NBR	1
117	케이싱 0링(CASING "0" RING)	NBR	S
118	임펠러 키이(IMPELLER KEY)	SM45C	S
119	커플링 키이(COUPLING KEY)	SM45C	1
120	아답터 키이(ADAPTER KEY)	SM45C	1
121	글랜드(GLAND)	GC200	2
122	글랜드 패킹(GLAND PACKING)	TEFOLN함침	8
123	글랜드 볼트(GRAND BOLT)	STS304	4
124	랜턴 링(LANTERN RING)	HBsC1	2
125	물막음턱(DEFLECTOR)	NBR	3
132	육각너트(HEX NUT)	C3602BD	4
135	조임볼트(TIE BOLT)	SM45C	8
141	케이싱 링(CASING RING)	HBsC1	2+(S-1)*2
142	그리스 칼라(GREASE COLLAR)	SS400	1
144	축너트(SHAFT NUT)	BrC3	1
145	아답터(ADAPTER)	SM45C	1
146	감압관(REDUCING PIPE)	C1100T	1
147	로크와셔(LOCK WASHER)	SS400	1
148	로크너트(LOCK NUT)	SM30C	1
149	미케니컬 시일(MECHANICAL SEAL)		2
150	미케니컬시일 커버(M/SEAL COVER)	SM45C	2

*MARK : OPTION PARTS, 수량란의 S는 단수임

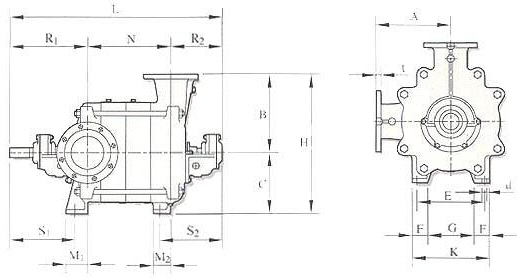

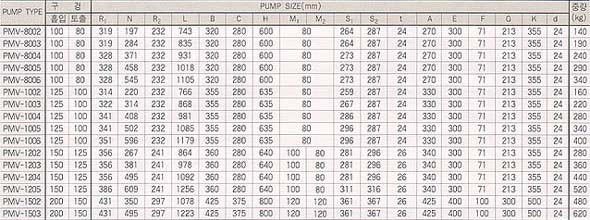

외형 치수

-Pump부

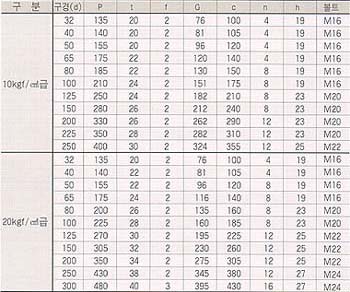

KS FLANGE 외형치수

(단위:mm)

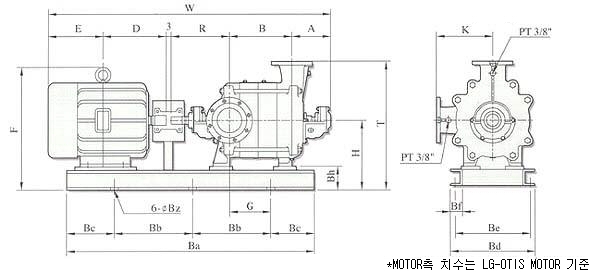

외형 치수

-모터,베드 포함

표준 구조 Data

구분				단위	다단볼류트 (PMV)
구분				단위	80	100	125	150
케 이 싱	흡입구경			mm	100	125	150	200
	토출구경			mm	80	100	125	150
	최고운전압력			Kgf/㎠	25	24	24	24
	최소살두께			mm	12	12	12	15
임 펠 러	DIA.	Max.		mm	266	286	310	400
	DIA.	Min.		mm	206	246	260	300
	Eye DIA.			mm	102	120	152	180
	No. of Vane			EA	5	5	5	5
	Max. Stage	50Hz	4P	Stage	6	6	5	4
		50Hz	2P	Stage	-	-	-	-
		60Hz	4P	Stage	6	6	4	3
		60Hz	2P	Stage	-	-	-	-
Stuffing Box Size				mm	φ70×62	φ70×62	φ75×62	φ95×80
Gland Packing Size (W×H×L)				mm	10×10×199	10×10×199	10×10×215	12×12×336
Shaft Sleeve Dia.				mm	φ50	φ50	φ55	φ70
Bearing No.			Drive		6311zz		6311zz	7312DB
Bearing No.			End		6308zz		6301zz	6313ZZ
표준 Flange 등급		흡입측		Kgf/㎠	10
표준 Flange 등급		토출측		Kgf/㎠	20
샤 프 트	치수	임펠러부		mm	φ37	φ37	φ45	φ55
		Stuffing Box부		mm	φ37	φ37	φ45	φ45
		커플링부		mm	φ38	φ38	φ45	φ64
		베어링부	Drive	mm	φ40		φ50	φ65
		베어링부	End	mm	φ30		φ30	φ42
커플링 키 사이즈				mm	10×8×50	10×8×50	14×9×68	18×11×90
