산업용 펌프

펌프산업용 펌프

산업용 펌프

인라인 내압 펌프

설계 및 구조적 특징

배관과 배관사이에 간편하게 설치하므로 방진가대 플랙시블배관이 필요없고, 배관으로부터 펌프케이싱 분해 없이도 Impeller, Mechanical Seal의 교환이 가능함
펌프와 모터축이 일체형으로 축이음 불량으로 인한 고장을 방지하고, 진동 소음이 적음.
축봉장치는 펌프 내부의 유체로 윤활되는 메카니칼씰이 장착됨.
Al Frame 모터 채용으로 소형, 경량화 실현(일부 MODEL GC Frame)

용도 및 적용분야

빌딩의 냉, 온수 순환용
공동주택의 온수순환, 급탕 순환용
농업용의 유체 이송장치

선택사항

Base Plate 부착
접액부 재질 변경
상대 Flange 부착
Motor 형식, 구조, 동력, 주파수, 전압 변경

표준사양

취급액		청수 -10°C~140°C(PH6.5~8.0)
운전 범위	유량	0.06~4.5m³/min
	양정	8~50m
	모터동력	1~40HP
최대운전압력		16kgf/cm2
구조	임펠러	Closed Type
구조	축봉장치	Mechanical Seal Type
플랜지		KS 10kgf/cm2 RF(16kgf/cm2 RF)
모터	상.극수	3상, 4극
	표준전압	220V/380V(10HP 이하), 380V(15HP이상)
	주파수	60Hz
	절연등급	F종
	보호방식	IP44
	형식	전폐외선형(TEFC)
설치장소		옥내형

⇒ 고온, 특수액을 취급할 경우에는 이송액의 특성(온도, 비중, 점도, 고형물의 유.무)과 사용조건에 따라 Mechanical Seal, 펌프 본체, Motor에 내마모성, 내식성이 현저히 변화하는 경우가 있으므로 반드시 영업or공장으로 문의하시기 바랍니다.

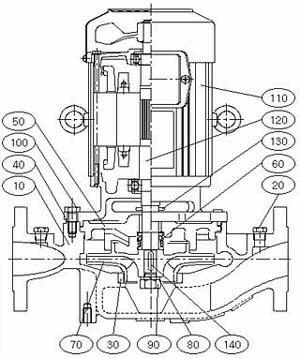

조립 단면도

NO	Part Name	Material	Q'ty
10	CASING	GC200	1
20	PLUG	SM20C	3
30	CASING RING	BC6	1
40	CASING GASKET	NBR	1
50	CASING COVER	GC200	1
60	M/SEAL	SIC/CARBON	1
70	IMPELLER	GC200	1
80	SPRING WASHER	STS304	1
90	HEXAGON NUT	SM20C	1
110	HEXAGON BOLT	SM20C	6/8
120	FRAME	AL	1
130	SHAFT	STS410	1
140	DEFLECTOR	NBR	1
150	KEY	STS304	1

표준모델명 표시

PIL	40	02	C
펌프형식	구경	동력(HP)	임펠러 대표 외경(mm)
IN-LINE SINGLE STAGE VOLUTE	40:40A 50:50A 65:65A 80:85A 10:100A 12:125A 15:150A	01:1 10:10 02:2 15:15 03:3 20:20 05:5 25:25 08:7.5 30:30 40:40	B:160 C:200 D:250 E:315 F:400

옵션모델명 표시

펌프형식

구경
번호

임펠러
대표 외경
(mm)

동력
(HP)

극수/
주파수/
전원

MOTOR
보호등급
/SUN
COVER
유무

PLATE/
FLANGE

재질구분
(IMPELLER/
CASING/
SHAFT)

IN-LINE
TYPE
(내압용)

Z:40A
1:50A
2:65A
3:80A
4:100A
5:125A
6:150A

B:160
C:200
D:250
E:315
F:400

01:1    10:10
02:2    15:15
03:3    20:20
05:5    25:25
08:7.5 30:30
          40:40

4:4P,60Hz
220/380V

2:2P,60Hz
220/380V

A:4P,50Hz
220/380V

B:2P,50Hz
220/380V

4:IP44/무
5:IP54/무
6:IP55/무
A:IP44/유
B:IP54/유
C:IP55/유

A: WOOD/미부착/10K

B: WOOD/
부착/10K

C: BED/
미부착/10K

D: BED/
부착/10K

A:GC200/GC200/
STS410

B:BC6/GC200/
STS410

C:SSC13/GC200/
STS410

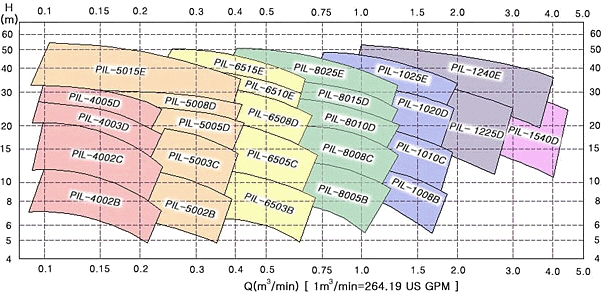

선정도

표준 SPEC

MODEL	구경 (흡X토출)	동력 (HP)	표준SPEC		사용유량범위(㎥/min)
MODEL	구경 (흡X토출)	동력 (HP)	유량 (㎥/min)	양정 (m)	최소	최대
PIL- 4001B	40X40	1	0.12	11	0.06	0.25
PIL- 4002C	40X40	2	0.12	18	0.06	0.25
PIL- 5002B	50X50	2	0.25	12	0.08	0.5
PIL- 5003C	50X50	3	0.25	18	0.08	0.5
PIL- 6503B	65X65	3	0.5	12	0.16	0.9
PIL- 6505C	65X65	5	0.5	18	0.16	0.9
PIL- 8005B	80X80	5	1	12	0.32	1.8
PIL- 8008C	80X80	7.5	1	16	0.32	1.8
PIL- 8010C	80X80	10	1	18	0.32	1.8
PIL- 1008C	100X100	7.5	1.6	14	0.5	2.5
PIL- 1010C	100X100	10	1.6	18	0.5	2.5
PIL- 4003D	40X40	3	0.12	24	0.06	0.33
PIL- 4005D	40X40	5	0.12	29	0.06	0.33
PIL- 5005D	50X50	5	0.25	24	0.08	0.5
PIL- 5008D	50X50	7.5	0.25	29	0.08	0.5
PIL- 6508D	65X65	7.5	0.5	28	0.16	0.9
PIL- 6510D	65X65	10	0.5	31	0.16	0.9
PIL- 8010D	80X80	10	1	24	0.32	1.8
PIL- 8015D	80X80	15	1	29	0.32	1.8
PIL- 1015D	100X100	15	1.6	22	0.5	2.5
PIL- 1012D	100X100	20	1.6	29	0.5	2.5
PIL- 5008E	50X50	7.5	0.25	33	0.08	0.5
PIL- 5010E	50X50	10	0.25	40	0.08	0.5
PIL- 5015E	50X50	15	0.25	48	0.08	0.5
PIL- 6510E	65X65	10	0.5	30	0.16	0.9
PIL- 6515E	65X65	15	0.5	40	0.16	0.9
PIL- 6520E	65X65	20	0.5	46	0.16	0.9
PIL- 8020E	80X80	20	1	35	0.32	1.8
PIL- 8025E	80X80	25	1	46	0.32	1.8

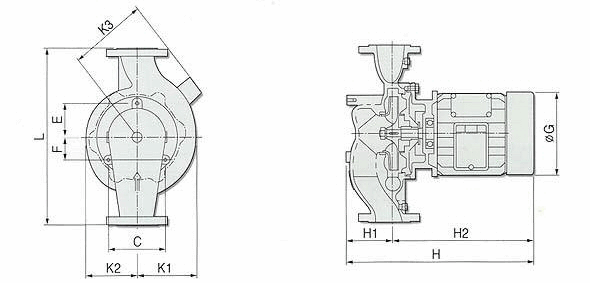

외형 치수

MODEL	표준SPEC.		외형 치수
MODEL	유량 (㎥)	양정 (m)	H	H1	H2	K1	K2	K3	K4	L	L1	L2	ΦG	동력 (HP)	중량 (kg)
PIL-4001B	0.12	10	403	90	313	122.5	122.5	139	150	390	40	80	182	1	52
PIL-4002B	0.12	13	442	90	352	122.5	122.5	139	150	390	40	80	182	2	55
PIL-5001B	0.25	8	443	95	348	122.5	129.5	154	148	440	44.5	89	182	1	52
PIL-5002B		11.5	473	95	378	122.5	129.5	154	148	440	44.5	89	182	2	55
PIL-6502B			110	110		122.5	137.5	154	148	474	44.5	89	182	2	59
PIL-6503B	0.5	11.5	474	110	364	122.5	137.5	154	164	474	44.5	89	212.5	3	65
PIL-8003B	1.0	8	515	130	385	131	155	170	164	524	49	95	212.5	3	66
PIL-8005B	1.0	10.5	545	130	415	131	155	170	164	524	49	95	212.5	5	74
PIL-1005B	1.58	8	565	150	415	137	170.5	195	164	574	55	110	212.5	5	90
PIL-1008B	1.58	10	580	150	430	137	170.5	195	224	574	55	110	273.5	7.5	110
PIL-4002C	0.12	18	429.5	90	339.5	144.5	145.5	130	150	390	0	0	174	2	46
PIL-5003C	0.25	18	460.5	100	360.5	145	148.5	154	167	440	60	85	218	3	65
PIL-6503C	0.5	12	477	110	367	149	167	154	167	475	60	85	218	3	71
PIL-6505C	0.5	18	507	110	397	149	167	154	167	475	60	85	218	5	80
PIL-8005C	1.0	12	540	130	410	156	180	170	167	500	65	95	218	5	89
PIL-8008C	1.0	18	577	130	447	156	180	170	185	500	65	95	248	7.5	93
PIL-1008C	1.6	12	609	150	459	154	184	195	185	550	55	110	248	7.5	99
PIL-1010C	1.6	15	636	150	486	154	184	195	185	550	55	110	248	10	107
PIL-4003D	0.15	24	455	90	365	175.5	175.5	154	167	474	44.5	89	218	3	72
PIL-4005D	0.15	29	485	90	395	175.5	175.5	154	167	474	44.5	89	218	5	81
PIL-5005D	0.25	24	496	100	396	176	186	154	167	474	44.5	89	218	5	85
PIL-5008D	0.25	29	533	100	433	176	186	154	185	474	44.5	89	248	7.5	112
PIL-6505D	0.5	18	512	115	397	175.5	175.5	195	167	524	55	110	218	5	85
PIL-6508D	0.5	29	549	115	434	175.5	175.5	195	185	524	55	110	248	7.5	89
PIL-8010D	1.0	24	613	130	483	176	194	195	185	550	55	110	248	10	120
PIL-8015D	1.0	29	670	130	540	176	194	195	265	550	55	110	317	15	180
PIL-1010D	1.6	15	637	140	497	185	212	225	185	620	65	130	248	10	110
PIL-1015D		24	694	140	554	185	212	225	265	620	65	130	317	15	180
PIL-1020D		27	734	140	594	185	212	225	265	620	65	130	317	20	183
PIL-1225D	2.5	26	754	165	589	182	212	250	299	700	72	144	357.5	25	248
PIL-1230D	2.5	28	754	165	589	182	212	250	299	700	72	144	357.5	30	261
PIL-1530D	4.0	20	794	200	594	196.5	240	286	299	750	82.5	165	357.5	30	272
PIL-1540D	4.0	26	814	200	614	196.5	240	286	299	750	82.5	165	357.5	40	292
PIL-5008E	0.25	28	550	110	440	203	203	195	185	524	55	110	248	7.5	98
PIL-5010E		37	580	110	470	203	203	195	185	524	55	110	248	10	100
PIL-5015E		50	644	110	534	203	203	195	265	524	55	110	317	15	170
PIL-6510E	0.5	29	601	130	471	202	212	195	185	600	55	110	248	7.5	102
PIL-6515E	0.5	46	665	130	535	202	212	195	265	600	55	110	317	7.5	179
PIL-8015E	1.0	29	695	150	545	202.5	218	195	265	650	55	110	317	15	200
PIL-8020E		36	739	150	589	202.5	218	195	265	650	55	110	317	20	225
PIL-8025E		46	739	150	589	202.5	218	195	298	650	55	110	357.5	25	261
PIL-1025E	1.58	34	744	165	579	204.5	222	225	298	700	65	130	357.5	25	268
PIL-1030E	1.58	41	744	165	579	204.5	222	225	298	700	65	130	357.5	30	270
PIL-1230E	2.5	31	769	185	584	220	245	250	299	700	72	144	357.5	30	274
PIL-1240E	2.5	42	789	185	604	220	245	250	299	700	72	144	357.5	40	300

선정표

1750RPM (60Hz, 4P)

H/Q

0.05

0.1

0.15

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

H/Q

5015E
50 11

1230E
125 22

5010E
50 7.5

5015E
50 11

6515E
65 11

8015E
80 11

8020E
80 15

1025E
100 18.5

1230E
125 22

5010E
50 7.5

5015E
50 11

6515E
65 11

8015E
80 11

8020E
80 15

1025E
100 18.5

1230E
125 22

5008E
50 5.5

5010E
50 7.5

6515E
65 11

8015E
80 11

8020E
80 15

1025E
100 18.5

5008E
50 5.5

5010E
50 7.5

6515E
65 11

8020E
80 15

1025E
100 18.5

5008E
50 5.5

5010E
50 7.5

6510E
65 7.5

6515E
65 11

8020E
80 15

5008E
50 5.5

5010E
50 7.5

6510E
65 7.5

6515E
65 11

8015E
80 11

8020E
80 15

5008E
50 5.5

6510E
65 7.5

6515E
65 11

8015E
80 11

8020E
80 15

5005E
50 3.7

5008E
50 5.5

6510E
65 7.5

6515E
65 11

8015E
80 11

8020E
80 15

5005E
50 3.7

5008E
50 5.5

6508D
65 5.5

6510E
65 7.5

6515E
65 11

8015E
80 11

8020E
80 15

4005D
40 3.7

5008E
50 5.5

6508D
65 5.5

6510E
65 7.5

6515E
65 11

8015D
80 11

8015E
80 11

4005D
40 3.7

5008D
50 5.5

6508D
65 5.5

6510E
65 7.5

8010D
80 7.5

8015D
80 11

4003D
40 2.2

4005D
40 3.7

5008D
50 5.5

6508D
65 5.5

6510E
65 7.5

8010D
80 7.5

8015D
80 11

4003D
40 2.2

5005D
50 3.7

5008D
50 5.5

6508D
65 5.5

8010D
80 7.5

4003D
40 2.2

5005D
50 3.7

6505D
65 3.7

6508D
65 5.5

8010D
80 7.5

4003D
40 2.2

5005D
50 3.7

6505D
65 3.7

6508D
65 5.5

8010D
80 7.5

4002C
40 1.5

4003D
40 2.2

5005D
50 3.7

6505C
65 3.7

6508D
65 5.5

8008C
80 5.5

8010D
80 7.5

4002C
40 1.5

4003D
40 2.2

5003C
50 2.2

6505C
65 3.7

6508D
65 5.5

8008C
80 5.5

4002C
40 1.5

5003C
50 2.2

6503C
65 2.2

6505C
65 3.7

8005C
80 3.7

8008C
80 5.5

4002B
40 1.5

4002C
40 1.5

5003C
50 2.2

6503C
65 2.2

6505C
65 3.7

8005C
80 3.7

4001B
40 0.75

4002B
40 1.5

4002C
40 1.5

5002B
50 1.5

5003C
50 2.2

6503B
65 2.2

6503C
65 2.2

6505C
65 3.7

8005B
80 3.7

8005C
80 3.7

4001B
40 0.75

5002B
50 1.5

6502B
65 1.5

6503B
65 2.2

8003B
80 2.2

8005B
80 3.7

4001B
40 0.75

5001B
50 0.75

5002B
50 1.5

6502B
65 1.5

6503B
65 2.2

8003B
80 2.2

6502B
65 1.5

8002B
80 1.5

8003B
80 2.2

H/Q

0.05

0.1

0.15

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

H/Q

1.2

1.4

1.6

1.8

2.0

2.5

3.0

3.5

4.0

4.5

5.0

H/Q

1230E
125 22

1240E
125 30

1230E
125 22

1240E
125 30

1230E
125 22

1240E
125 30

1030E
100 22

1230E
125 22

1240E
125 30

1030E
100 22

1230E
125 22

1240E
125 30

1025E
100 18.5

1030E
100 22

1230E
125 22

1240E
125 30

1025E
100 18.5

1030E
100 22

1230E
125 22

1240E
125 30

1020E
100 15

1025E
100 18.5

1030E
100 22

1230E
125 22

1240E
125 30

8020E
80 15

1025E
100 18.5

1030E
100 22

1230E
125 22

1240E
125 30

8020E
80 15

1020E
100 15

1025E
100 18.5

1030E
100 22

1230E
125 22

1240E
125 30

8020E
80 15

1020E
100 15

1025E
100 18.5

1030E
100 22

1230E
125 22

8020E
80 15

1020E
100 15

1025E
100 18.5

1225D
125 18.5

1230E
125 22

1240E
125 30

8020E
80 15

1020D
100 15

1025E
100 18.5

1225D
125 18.5

1240E
125 30

1540D
150 30

8015D
80 11

1015D
100 11

1020D
100 15

1025E
100 18.5

1220D
125 15

1225D
125 18.5

1230E
125 22

1530D
150 22

1540D
150 30

8015D
80 11

1015D
100 11

1020D
100 15

1220D
125 15

1225D
125 18.5

1230D
125 22

1530D
150 22

1540D
150 30

8010D
80 7.5

1015D
100 11

1020D
100 22

1225D
125 18.5

1530D
150 22

1540D
150 30

8010D
80 7.5

1010D
100 7.5

1015D
100 11

1220D
125 15

1525D
150 18.5

1530D
150 22

1540D
150 30

8010D
80 7.5

1010D
100 7.5

1015D
100 11

1220D
125 15

1530D
150 22

1540D
150 30

8008C
80 5.5

1010C
100 7.5

1010D
100 7.5

1015D
100 11

8008C
80 5.5

1008C
100 5.5

1010C
100 7.5

1010D
100 7.5

8008C
80 5.5

1008C
100 5.5

1010C
100 7.5

8005C
80 3.7

1005B
100 3.7

1008B
100 5.5

1010C
100 7.5

8005B
80 3.7

1005B
100 3.7

1008B
100 5.5

1005B
100 3.7

H/Q

1.2

1.4

1.6

1.8

2.0

2.5

3.0

3.5

4.0

4.5

5.0

H/Q

SELECTION TABLE 보는 방법

1. H는 양정(m)이며, Q는 유량(㎥/min)입니다.

2. 네모안의 내용은

펌프 모델명
Bore(mm) 동력(Kw)

입니다.
