프로세스 펌프의 용도 |
- 화학공업(Chemical Industry)
- 석유 정제(Petroleum Refinery)
- 석유화학공업(Petrochemical
Industry)
- 공업PLANT설비
|
|
용도와 특징 |
Process
Pump는 화학공업(Chemical Industry), 석유 정제(Petroleum
Refinery), 석유화학공업(Petrochemical Industry) 및 공업
PLANT설비에 적합한 구조이며 특징은 다음과 같습니다. |
|
1.Process
Pump 사용에 새로운 방향제시
API 610 규격의 주요사항을 수용한 견고한 설계를 채택하였습니다.
2.최고효율
및 낮은 Stuffing Box 입력
Closed Impeller를 채용하여 Open Impeller 사용시 발생되는 유량의
손실을 작게하여 최고의 효율을 내며 낮은 Stuffing Box 압력으로 M/Seal
손실을 최소화 하였습니다.
3.간편한
유지보수
흡, 토출관을 분해하지 않고 수리가 가능한 Back Pull Out 구조입니다.
Bearing Housing Adapter가 없어 Alignment 작업이 용이합니다.
Casing에 Wear ring이 장착되어 유지보수 비용이 절감됩니다.
Labryinth Type Bearing Housing Sealing 구조로 반영구적입니다.
4.수력학적
Radial Balance 유지
토출구경이 4" 이상의 Pump는 Casing이 Double Volute로
설계되어 있습니다.
5.Stuffing
Box Jacket
설치시 Welding이 필요없는 구조입니다. |
단위 :
mm(inch) |
PCP
PUMP
운전범위 |
유량(Capacities) |
680
㎥/hr (3000 US GPM) |
양정(Total
Head) |
12~210m
(40~689 FT) |
최고설계
압력
(Max Design Pressure) |
Cast
Iron |
21kgf/㎠
(300 PSI) |
(Stainless)Steel |
31.6kgf/㎠
(400 PSI) |
임펠러(Impeller) |
밀폐형
(Closed Type) |
사용온도
(Temperature) |
Bearing
Housing
냉각구조 |
표준 |
~120
°C ( ~248 °F) |
Fan
설치 |
120~260
°C (248~500 °F) |
플랜지
규격
(Flange Rating) |
Cast
Iron |
ANSI
150 Lbs x FF |
(Stainless)Steel |
ANSI
150 Lbs x RF / 300 Lbs x RF |
|
|

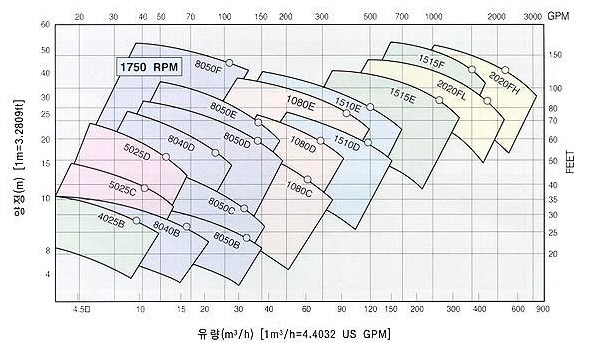

선정도 |
|
|
표준 구조 Data
단위
: mm(inch) |
PUMP
MODEL |
구경 |
케이싱
살두께
(Min) |
Corrosion
Allowable |
최대수압시험
(10min) |
최대
운전온도 |
WearRing
간격 |
임펠러와
케이싱
커버를 포함한
B/R ASM중량 |
흡입 |
토출 |
회주철 |
주강 |
4025
B |
40(1½) |
25(1) |
9.5
(3/8) |
6.4(1/4) |
21Kgf/㎠
(300#) |
31.6Kgf/㎠
(300#) |
117℃
(350°F) |
0.36(0.014) |
24.5Kg(54#) |
8040
B |
76(3) |
40(1½) |
0.4(0.016) |
25Kg(55#) |
8050
B |
76(3) |
50(2) |
0.4(0.016) |
34Kg(75#) |
5025
C |
50(2) |
25(1) |
21Kgf/㎠
(300#) |
31.6Kgf/㎠
(300#) |
117℃
(350°F) |
0.36(0.014) |
41Kg(90#) |
8050
C |
76(3) |
50(2) |
0.4(0.016) |
49Kg(108#) |
1080
C |
100(4) |
76(3) |
0.4(0.016) |
51Kg(112#) |
5025
D |
50(2) |
25(1) |
12.7
(1/2) |
8(5/16) |
0.36(0.014) |
52.5Kg(116#) |
8040
D |
76(3) |
40(1½) |
0.4(0.016) |
54.4Kg(120#) |
8050
D |
76(3) |
50(2) |
21Kgf/㎠
(300#) |
31.6Kgf/㎠
(300#) |
117℃
(350°F) |
0.4(0.016) |
55.5Kg(122#) |
1080
D |
100(4) |
76(3) |
0.4(0.016) |
57Kg(126#) |
1510
D |
150(6) |
100(4) |
0.4(0.016) |
59Kg(130#) |
8050
E |
76(3) |
50(2) |
12.8
(1/2) |
0.4(0.016) |
63.5Kg(140#) |
8050
F |
76(3) |
50(2) |
0.4(0.016) |
66Kg(145#) |
1080
E |
100(4) |
76(3) |
21Kgf/㎠
(300#) |
31.6Kgf/㎠
(300#) |
117℃
(350°F) |
0.4(0.016) |
66Kg(145#) |
1510
E |
150(6) |
100(4) |
14.3
(9/16) |
0.4(0.016) |
68Kg(150#) |
1515
E |
150(6) |
150(6) |
0.4(0.016) |
72.5Kg(160#) |
1515
F |
150(6) |
150(6) |
0.4(0.016) |
81.5Kg(180#) |
2020
F |
200(8) |
200(8) |
0.5(0.02) |
109Kg(240#) |
|
NOTES : 1.플랜지의 표준규격은
재질이 주강 이상인 경우 ANSI 150 # RF입니다.
2.회전방향은
커플링측에서 보았을 때 시계방향입니다.
3.TOTAL
중량은 당사에서 제시하는 별도의 DATA SHEET를 참조바랍니다. |
|
단위
: mm(inch) |
BEARING
HOUSING
ASM No. |
최대
동력
(HP) |
패킹상자 |
그랜드패킹 |
반부하층
B/R |
부하층B/R |
내경 |
슬리브
외경 |
깊이 |
수량 |
크기 |
SKF
또는 동등한것 |
"06" |
40 |
51(2) |
35(1
3/8) |
60(2
5/16) |
7 |
8(5/16) |
6206C₃ |
6306NRC₃ |
"09" |
100 |
70(2
3/4) |
50(2) |
76(3) |
7 |
10(3/8) |
6210C₃ |
5309ANRC₃ |
"12" |
200 |
90(9
9/16) |
65(2
9/16) |
92(3
5/8) |
7 |
12.5(1/2) |
6214C₃ |
5312ANRC₃ |
|
BEARING
HOUSING
ASM No. |
축의
주요부 치수 |
축
경 |
SPAN
거리 |
임펠러
설치부 |
슬리브
외경 |
반부하측
B/R부 |
부하측
B/R부 |
B/R사이
축경 |
커플링
설치부 |
B/R간
거리 |
반부하측
B/R &임펠러 |
"06" |
22(7/8) |
29(1
9/64) |
30(1
3/16) |
30(1
3/16) |
41(1
5/8) |
24(15/16) |
82(3
1/4) |
173(6
13/16) |
"09" |
32(1
1/4) |
40(1
37/64) |
50(1
31/32) |
45(1
25/32) |
57(2
1/4) |
29(1
9/64) |
135(5
5/16) |
222(8
3/4) |
"12" |
48(1
7/8) |
56(1
13/64) |
50(2
3/4) |
60(2
3/8) |
74(2
29/32) |
55(2
3/16) |
165(6
1/2) |
273(10
3/4) |
|
|

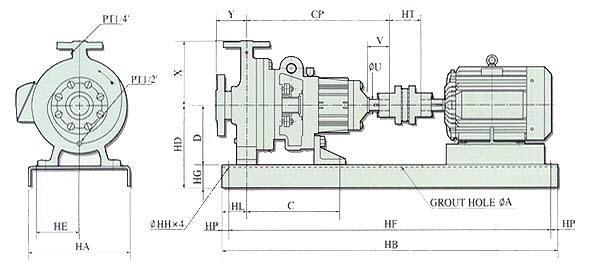

외형 치수 |
|
|
펌프에 의해 결정되는 치수 |
PUMP
GROUP |
MODEL |
SIZE(inch) |
DIMESION
(mm) |
펌프중량
(Kg) |
흡입구경X
토출구경X
IMPELLER MAX DIA. |
X |
D |
CP |
C |
V |
Y |
U |
DIA |
KEY
SIZE |
"06" |
4025
B |
1½
X 1 X 6 |
165 |
135 |
345 |
185 |
64 |
102 |
24 |
8b
X 7h |
43 |
8040
B |
3
X 1½ X 6 |
165 |
135 |
55 |
8050
B |
3
X 2 X 6 |
180 |
160 |
52 |
"09" |
5025
C |
2
X 1 X 7½ |
210 |
210 |
495 |
318 |
89 |
02 |
29 |
8b
X 7h |
91 |
5025
D |
2
X 1 X 9 |
210 |
210 |
85 |
8040
D |
3
X 1½ X 9 |
215 |
210 |
89 |
8050
C |
3
X 2 X 7½ |
210 |
210 |
97 |
8050
D |
3
X 2 X 9 |
240 |
210 |
94 |
8050
E |
3
X 2 X 11 |
290 |
255 |
114 |
8050
F |
3
X 2 X 13 |
290 |
255 |
132 |
1080
C |
4
X 3 X 7½ |
240 |
210 |
105 |
1080
D |
4
X 3 X 9 |
280 |
210 |
101 |
1080
E |
4
X 3 X 11 |
320 |
255 |
121 |
1510
D |
6
X 4 X 9 |
345 |
255 |
140 |
99 |
"12" |
1510
E |
6
X 4 X 11 |
345 |
280 |
622 |
369 |
111 |
140 |
55 |
16b
X 10h |
142 |
1515
E |
6
X 6 X 11 |
380 |
280 |
165 |
1515
F |
6
X 6 X 13 |
420 |
355 |
180 |
2020FL/H |
8
X 8 X 13L/H |
508 |
380 |
178 |
215 |
|
|
모터에 의해 결정되는 치수 |
PUMP
GROUP |
MOTOR
FRAME
No. |
BASE
PLATE
No. |
DIMESION
(mm) |
BASE
PLATE
중량(Kg) |
HA |
HB |
HE |
HF |
HG |
HL |
HH |
HD |
HT |
A |
D=135 |
D=160 |
"06" |
80S~112M |
B001A |
310 |
890 |
100 |
830 |
85 |
108 |
20 |
220 |
245 |
89 |
100 |
36 |
132S~132M |
B002A |
310 |
990 |
115 |
925 |
85 |
108 |
20 |
220 |
245 |
89 |
100 |
38 |
"09" |
D=210 |
D=255 |
|
90S~132M |
B003A |
390 |
1145 |
130 |
1080 |
95 |
116 |
20 |
305 |
350 |
89 |
120 |
72 |
160S~160L |
B004A |
390 |
1320 |
150 |
1255 |
105 |
116 |
20 |
315 |
360 |
89 |
120 |
81 |
180M~200L |
B005A |
455 |
1475 |
190 |
1410 |
120 |
116 |
25 |
330 |
375 |
112 |
120 |
112 |
225S~225M |
B005A |
455 |
1475 |
190 |
1410 |
120 |
116 |
25 |
355 |
375 |
112 |
120 |
112 |
250S~250M |
B006A |
520 |
1535 |
190 |
1470 |
125 |
116 |
25 |
- |
380 |
121 |
120 |
125 |
"12" |
D=280 |
D=355 |
D=380 |
|
132S~180L |
B007A |
590 |
1600 |
210 |
1535 |
125 |
114 |
25 |
405 |
480 |
505 |
112 |
150 |
136 |
200L~250M |
B007A |
590 |
1600 |
210 |
1535 |
125 |
114 |
25 |
405 |
480 |
505 |
121 |
150 |
136 |
280S이상 |
SPECIAL
BAES PLATE (STEEL BASE PLATE) |
|
|
