양흡입 펌프

모델명 부여기준

예) PSD 20 15 D (L/H)
① ② ③ ④ ⑤

① 펌프형식 (Double Suction Volute Pump)
② 흡입구 호칭경(20:200mm)
③ 토출구 호칭경(15:150mm)
④ 임펠러 외경 호칭
⑤ 양정구분(해당품) H : 고양정
L : 저쟝정

설계 및 구조적 특징

1.고효율 설계
  - 유체의 흐름손실을 최소화한 고효율의 임펠러
     를 채용했습니다.
  - 제품의 표준화 설계로 단일 품목으로 광범위한
     사용 영역을 지니고 있습니다.
  - 컴퓨터(CAD)를 이용하여 임펠러내의 이상적
     인 물의 흐름을 유도하도록 설계된 3차원
     임펠러
  - SHAFT SLEEVE가 장착되어 있어 SHAFT의
     수명이 깁니다.

2.우수한 성능
  - 넓은 사용영역에서 효율이 좋으므로 동력이
     절감 됩니다.
  - 수력학적 설계에 의한 탁월한 흡입성능은
     케비테이션 발생을 방지하여 흡입양정이
     높습니다.

3.간편한 유지보수
  - CASING이 수평분할 구조이므로 배관을 움직
     이지 않고 점검 및 보수가 가능합니다.
  - 안전, 견고한 구조이므로 장시간 운전이 가능
     합니다.
  - KS규격의 외형치수에 준한 설계로 제품 호환
     성이 좋습니다.

4. SVC는 언제나 최우선입니다.

용도 및 적용분야

빌딩 : 배수, 급수, 소화전용, 냉난방 순환용
수도 : 상수도의 송수, 가압, 급수
공장 : 대형 냉각탑 순환, 각종 프로세스의 송수
농업 : 농지관개용수, 배수

적용기준

취급액

『0°~80°C, 청수 PH 6~8』고온, 특수액을 취급할 경우에는 이송액의 특성 (온도, 점도, 비중, 고형물의 유무) 및 사용조건에 따라 내마모성, 내식성이 변화할 수가 있으므로 당사 영업 & 공장으로 문의 바랍니다.

구조

축 밀봉장치
-GLAND PACKING
-MECHANICAL SEAL(OPTION)
플랜지 규격
-10 kg/cm²급
BEARING 윤활
-GREASE 윤활
-OLE BATH(OPTION)
CASING 수평 분할 구조

* 가압된 물을 Stuffing Box에 유입시켜 Packing or seal을 냉각시켜주는 구조입니다.

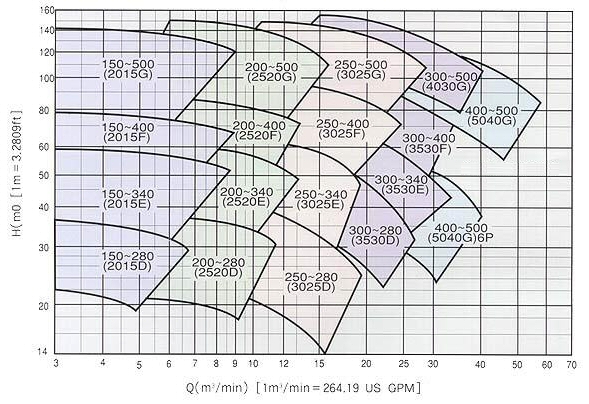

선정도


동력이나 기타 OPTION에 대해서는 영업이나 공장으로 별도 문의 바랍니다.

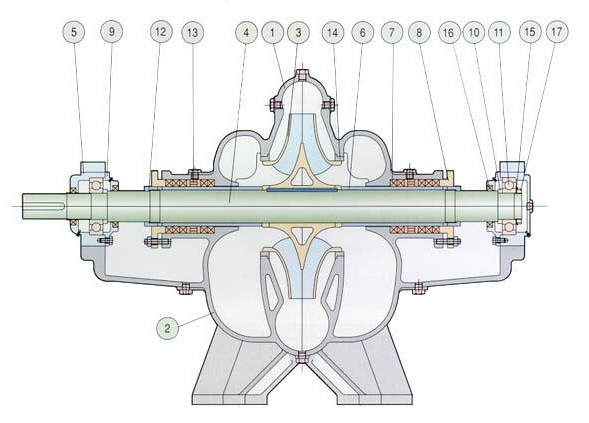

조립 단면도


NO	PART NAME	ITEM NO.	MATERIAL	Q'TY	REMARK
1	CASING(UPPER)		GC200	1
2	CASING(LOWER)		GC200	1
3	IMPELLER		GC200	1
4	SHAFT		SM45C	1
5	BEARING HOUSING		GC200	2
6	SLEEVE		BC6	2
7	PACKING		TEFLON 함침	1SET
8	PACKING GLAND		GC200	2
9	BEARING COVER		GC200	2
10	BEARING COLLAR		SM45C	2
11	BEARING		STB	2
12	SLEEVE NUT		SM45C	2
13	LANTERN RING		BC6	2
14	WEARING RING		BC6	2
15	BEARING WASHER		SS400	1
16	OIL SEAL		NBR	3
17	BEARING NUT		SM45C	1

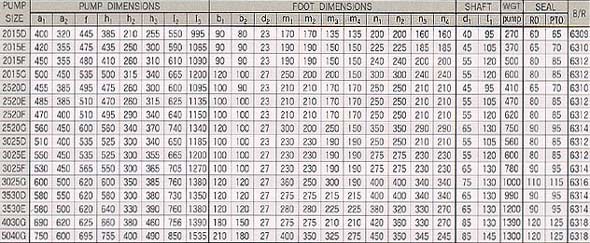

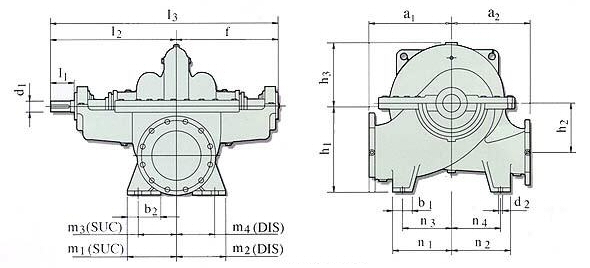

외형 치수
