볼텍스 펌프

설계 및 구조적 특징

용도 및 적용분야

1. 3D CAD를 이용하여 임펠러 내의 이상적인 물의 흐름을 유도해낸 특수 임펠러를 채용하였습니다.

2. BACK PULL - OUT 구조로 수리시 설비배관의 해체없이 분해, 조립이 용이한 구조로 설계되어 있습니다.

3. 특수 케이싱 볼류트 채용으로 케이싱 마모로 인한 손상을 최소화 하였습니다.

4. 임펠러에 BACK VANE을 형성하여 축추력을 최소화 하였습니다.

볼텍스 펌프의 적용기준

1. 취급액: 『0~80°C의 오폐수』고온, 특수액을 취급할 경우에는 이송액의 특성(온도, 농도, 고형물의
크기)과 사용조건에 따라 내마모성, 내식성이 현저히 변화되는 경우가 있으므로 반드시 영업 & 공장
으로 문의하여 주시기 바랍니다.

2. 흡입측 조건: 흡입 전양정 또는 압입 압력은 아래표와 같이 지켜 주시기 바랍니다.

- 흡입 전양정 허용치 :

- 표준 압입 압력 허용치 :

압입 압력이 4kgf/cm² 이하로서[10-펌프 체절 전양정/10]kgh/cm² 이내어야 합니다.
(압입 압력이 4kgf/cm²를 초과할 경우에는 영업 & 공장으로 문의하시기 바랍니다)

3. 운전조건: 기동반복이 빈번한 자동제어용으로 펌프를 사용하실 경우에는 임펠러의 파손 우려가
있으므로 임펠러 재질을 BC6급 이상으로 선정하시기 바랍니다.

표준 구조 Data

구 분		횡형볼텍스
이송액조건	이송액	하수오물, 폐수
	슬러지크기	토출구경의 80%
	온도	0~80℃
최고운전압력		10Kgf/㎠
최소이송용량		Qmm=0.15Qηopt
구조	IMOELLER	Semi-open Type
	STUFFING BOX	Gland Packing
	BEARING	Shield Ball Bearing
	FLANGE	10Kgf/㎠, Flat Face
	NOZZLE POSITION	End Suction, Top Discharge
ACCESSORIES		Companion Flange, Priming Cock & Cup Common Base, Coupling & Coupling Gusrd Drain & Air-Venting Plug

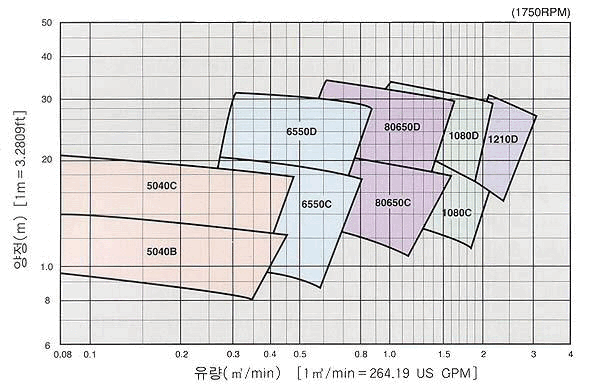

선정도

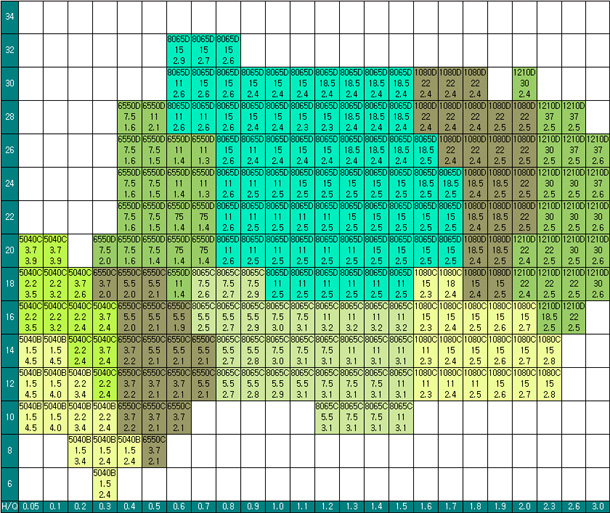

선정표

SELECTION TABLE 보는 방법

1. H는 양정(m)이며, Q는 유량(㎥/min)입니다.

2. IMPELLER 및 CASING의 재질이 회주철이나 청동이 아닌 특수재질의 경우는 별도 문의 바랍니다

3. 네모안의 내용은

펌프 모델명
동력(Kw)
NPSHre(m)

입니다.

NPSHre = 유효흡입양정

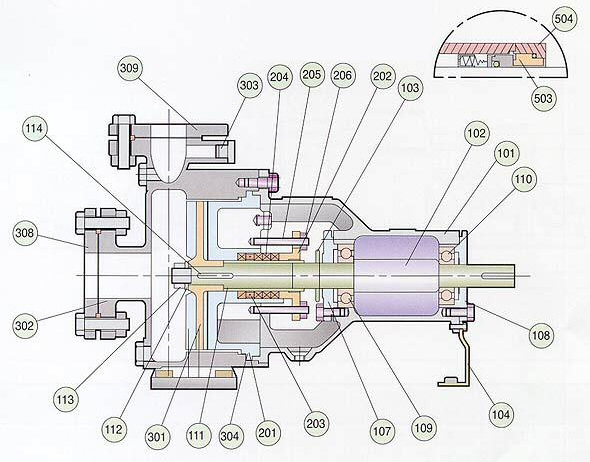

조립 단면도

*MARK : OPTION PARTS

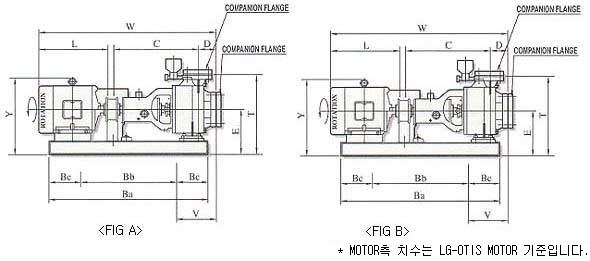

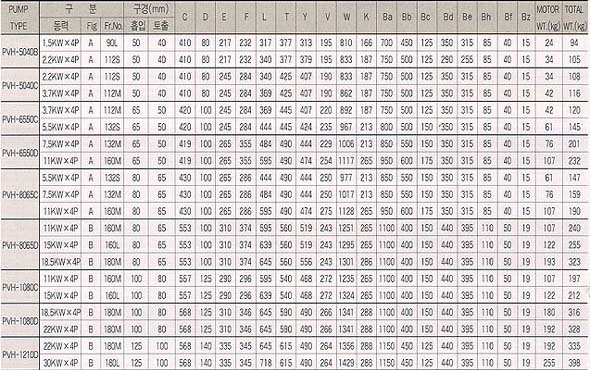

외형 치수
