부스타 펌프 | 2DHL

1DHL 2DHL 3DHL 1DRL 2DRL 3DRL 4DRL DBP DBOP

부스타 펌프 시스템이란? 부스타 펌프 시스템이란 펌프, 콘트롤판넬, 합류관, 가압팽창 탱크 및 기타 부품으로 시스템을 구성하여 필요한 물의 유량 만큼을 일정한 압력으로 공급하는 방식으로 유량조절을 위한 방법으로는 압력을 이용한 대수제어방식(STEP CONTROL)과 주파수 변화에 따라 펌프의 회전속도를 조절하는 속도제어방식(INVERTER CONTROL)이 있다. 부스타 펌프 시스템은 사용하는 유량에 따라 시스템을 구성하는 펌프의 운전이 조절되므로 불필요한 펌프가동이 없어 펌프의 수명연장은 물론 전력의 낭비를 방지한다

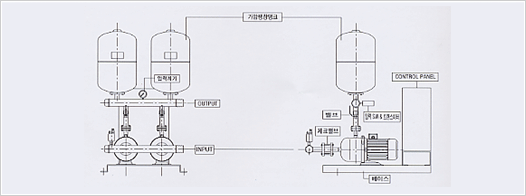

2DHL - TYPE 구성도

표준사양

* 2DHL2 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 2 3 4 5 6 7 8 KW 대수 대수 인버터 2DHL2-30 0.75 2 50 40 40 H(m) 38 36 33 29 27 24 19 2DHL2-50 1.1 2 50 40 40 63 60 55 50 46 40 33

* 2DHL4 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 4 6 8 10 12 14 16 KW 대수 대수 인버터 2DHL4-20 0.75 2 50 40 40 H(m) 26 24 22 21 19 16 12 2DHL4-30 1.1 2 50 40 40 39 36 33 31 28 23 18 2DHL4-40 1.5 2 50 40 40 53 49 44 42 38 31 24

* 2DHL8 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 12 14 16 18 20 22 24 26 KW 대수 대수 인버터 2DHL8-10 0.75 2 80 120 40 H(m) 14 13 12 11.5 11 10 9 8 2DHL8-20 1.5 2 80 120 40 27 26 25 24 23 21 19 16 2DHL8-30 2.2 2 80 120 40 41 40 39 37 34 33 29 25 2DHL8-40 3 2 80 120 40 55 54 52 50 45 43 39 33

* 2DHL16 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 20 24 28 32 36 40 44 48 52 KW 대수 대수 인버터 2DHL16-10 2.2 2 80 220 40 H(m) 18 17 16 15 14 13 12 11 10 2DHL16-20 4 2 80 220 40 36 35 33 32 30 28 27 24 21 2DHL16-30 5.5 2 80 220 40 55 54 52 49 47 45 43 39 33
