부스타 펌프 | 4DRL

1DHL 2DHL 3DHL 1DRL 2DRL 3DRL 4DRL DBP DBOP

부스타 펌프 시스템이란? 부스타 펌프 시스템이란 펌프, 콘트롤판넬, 합류관, 가압팽창 탱크 및 기타 부품으로 시스템을 구성하여 필요한 물의 유량 만큼을 일정한 압력으로 공급하는 방식으로 유량조절을 위한 방법으로는 압력을 이용한 대수제어방식(STEP CONTROL)과 주파수 변화에 따라 펌프의 회전속도를 조절하는 속도제어방식(INVERTER CONTROL)이 있다. 부스타 펌프 시스템은 사용하는 유량에 따라 시스템을 구성하는 펌프의 운전이 조절되므로 불필요한 펌프가동이 없어 펌프의 수명연장은 물론 전력의 낭비를 방지한다

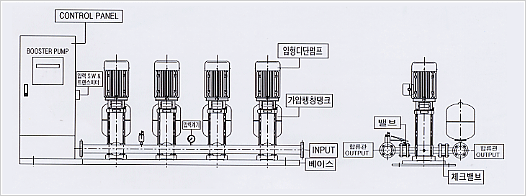

4DRL - TYPE 부스타 펌프 시스템 구성도

표준사양

* 4DRL2 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 4 6 8 10 12 14 16 18 KW 대수 대수 인버터 4DRL2-30 0.75 4 65 80 80 H(m) 39 36 34 31 27 24 19 15 4DRL2-50 1.1 4 65 80 80 65 61 57 52 46 41 33 25 4DRL2-70 1.5 4 65 80 80 92 86 81 74 66 57 47 35 4DRL2-110 2.2 4 65 80 80 144 137 128 117 106 91 75 55 4DRL2-150 3 4 65 80 80 198 188 176 161 146 125 104 77 4DRL2-180 4 4 65 80 80 238 228 212 195 175 151 126 94

* 4DRL4 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 10 12 16 20 24 28 32 36 KW 대수 대수 인버터 4DRL4-30 1.1 4 80 80 80 H(m) 40 39 36 32 30 26 22 18 4DRL4-40 1.5 4 80 80 80 53 52 48 44 41 35 31 24 4DRL4-60 2.2 4 80 80 80 80 78 73 67 61 54 47 36 4DRL4-80 3 4 80 80 80 107 104 97 90 82 73 63 49 4DRL4-120 4 4 80 80 80 161 156 145 136 125 111 96 74 4DRL4-160 5.5 4 80 80 80 215 210 196 183 168 149 128 99

* 4DRL8 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 28 32 36 40 44 48 52 56 KW 대수 대수 인버터 4DRL8-30 2.2 4 100 360 80 H(m) 41 40 38 37 35 33 31 28 4DRL8-50 3 4 100 360 80 70 68 65 63 59 56 52 48 4DRL8-60 4 4 100 360 80 85 82 78 76 72 68 63 58 4DRL8-80 5.5 4 100 360 80 115 111 105 101 97 91 85 78 4DRL8-100 7.5 4 100 360 80 145 140 132 126 122 115 107 98 4DRL8-140 11 4 100 360 80 205 198 188 179 174 163 152 139

* 4DRL16 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 40 48 56 64 72 80 88 96 104 KW 대수 대수 인버터 4DRL16-20 4 4 125 560 80 H(m) 38 37.5 37 36 34 32 30 27 24 4DRL16-30 5.5 4 125 560 80 57 56 55 54 51 48 45 40 36 4DRL16-40 7.5 4 125 560 80 76 75 73 72 68 64 60 54 49 4DRL16-60 11 4 125 560 80 115 113 111 108 102 96 91 82 75 4DRL16-80 15 4 125 560 80 155 152 148 144 137 130 122 111 101 4DRL16-100 18.5 4 125 560 80 197 192 187 181 174 165 153 141 127

* 4DR32 - TYPE

MODEL MOTOR 합류관(MM) 가압팽창탱크(L) 유량㎥/h 80 96 112 128 144 160 176 192 KW 대수 대수 인버터 4DR32-20-2 5.5 4 200 760 360 H(m) 41 40 38 35 31 27 22 17 4DR32-20 7.5 4 200 760 360 52 50 48 45 41 37 33 27 4DR32-30 11 4 200 760 360 78 75 71 67 62 56 50 40 4DR32-40 15 4 200 760 360 104 101 96 91 83 75 66 55 4DR32-50 18.5 4 200 760 360 130 125 119 112 104 94 83 69 4DR32-70 22 4 200 760 360 182 176 168 159 148 133 118 97 4DR32-90 30 4 200 760 360 234 226 216 204 189 172 152 127
