모터

모터지멘스모터

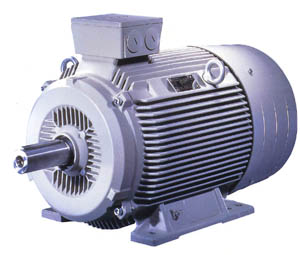

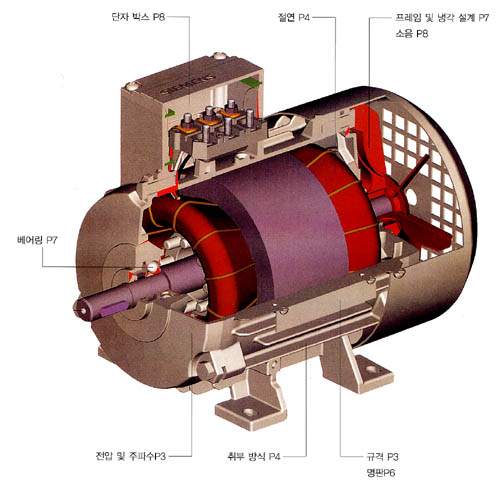

저압 3상 고효율 유도 전동기

기술사양

규격 비교

씨멘스 유도전동기는 아래 규격에 맞게 되었습니다.

항 목	DIN/VDE/EN	IEC
회전기계 일반	EN 60 034-1	IEC 34-1, IEC 85
IM B3/표준치수 및 출력	DIN 42 673	IEC 72
IM B5, IM B10, IM B14/ 표준치수 및 출력	DIN 42 677	IEC 72
취부구조	EN 60 034-7	IEC 34-7
보호구조	DIN VDE 0530 Part 5 EN 60 034 Part 5	IEC 34-5
표준전압	DIN IEC 38	IEC 38

전압 및 주파수

규격기준	전압코드	주파수	정격전압	정격전압 범위
IEC	1	50Hz	230V△ /400Y	220V-240V,380V-420V
	.	60Hz	460VY	440V-480V
	6	50Hz	400V△/690VY	380V-420V,660V-725V
	.	60Hz	460V△	440V-480V
국내	1	60Hz	440V△	-5%+15%
	6	60Hz	440V△	-5%+15%
	9 L2A 또는 L2B	60Hz	220V△/380VY	-5%+15%
	9 L2C 또는 L2D	60Hz	380V△/660VY	-5%+15%

*IEC 시스템 공급전압 공차 : ± 10% DIN EN 60 038
*정격 전압 공차 : ± 10% DIN EN 60 034

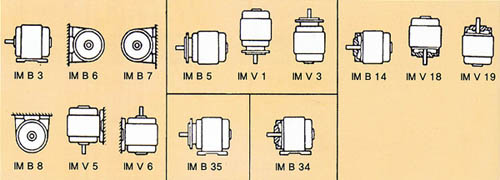

취부방식

IM B3 표준형 유도 전동기는 IM V5, IM V6, IM B7, IM B8 그리고 IM B5 플랜지형은 IM V1,
IM V3형으로 사용 가능 합니다. 비표준형은 별도 문의 바랍니다.

절연계급

씨멘스 유도 전동기의 절연 등급은 F Class 그리고 온도 상승등급은 B Class 로 제작되어 긴수명과 신뢰성이 보장되고 출력 주파수가 30Hz이상일 경우 인버터 전용으로 사용 가능 합니다.

권선의 절연으로는 DUGIGNIT IR 2000을 사용하여 주위온도 -20℃ 에서 +40℃ 해고 1000m 이하기준에 적합하고 특히 먼지, 오일습도 및 진동에 잘 견딜 수 있습니다.

온도 상승 등급을 F Class로 요구할 경우 냉각제의 온도를 55℃로 또는 정격 출력을 10% 상승하여 사용 가능합니다.

정격출력

카다록에 표기된 출력 및 전류는 220V와 440V 전압과 60Hz 주파수를 기준으로 하였습니다.

전압과 주파수에 해당되는 주문코드가 9 L2A 또는 L2C일 경우에는 IEC 기준 정격 출력이고 9 L2B 또는 L2D일 경우에는 15%~20% 상승된 60Hz 전용 출력입니다.

보호등급

시멘스 유도 전동기는 모든 모델이 IP55 등급 (IEC 34-5)으로 제작됩니다.
따라서 어떠한 무체도 전동기 회전부위 또는 내부에 닿거나 침입되지 않고 어떠한 방향에서 물이나 먼지나 전동기에 분사 되어도 해로운 영향을 받지 않습니다. 다만 수직형으로 취부될 경우 전동기 축으로 물이 흐르는 것은 사용자가 방지해야 합니다.

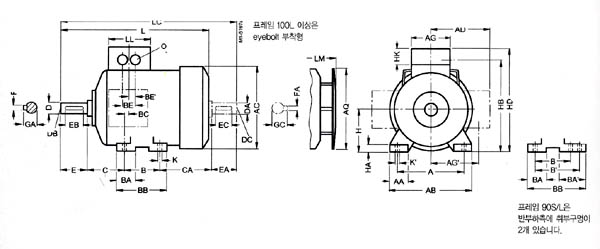

외형 치수

취부방식 IM B3
1LA7 유도전동기 프레임 규격 63-160


프레임	모델명			외형치수		표기 규격
				IEC	A	AA	AB	AC¹⁾	AD	AG	AG'	AQ	B	B'	BA	BA'	BB	BC	BE	BE'	C	CA	H
			극	DIN	b	n	f	g	p₁	r	y	j	a	a'	m	m'	e	x₃	x	x₂	w₁	w₂	h
63	1LA7	060	2-6		100	27	120	118	-	75	-	125	80	-	28	-	96	29.5	32	14	40	66	63
		063
71		070	2-6		112	30.5	132	145	-	75	-	125	90	-	27	-	106	18.5	32	14	45	83	71
		073
80		080	2-6		125	30.5	150	162	120	75	96.5	125	100	-	32	-	118	13.5	32	14	50	94	80
		083
90S		090	2-6		140	30.5	165	181	128	75	104.5	170	100^*	125	3	54	143	26.5	32	14	56	143	90
90L		096											100	125^*
100L		106	2-6		160	42	196	202	163	120	123	170	140	-	47	-	176	39	42	21	63	125	100
		107	4, 6
112M		113	2-6		190	46	226	227	176	120	136	170	140	-	47	-	176	32	42	21	70	141	112
132S		130	2-6		216	53	256	266	194	140	154	250	140	-	49	-	180	39	42	21	89	163	132
		131	2
132M		133	4-6		216	53	256	266	194	140	154	250	178	-	49	-	218	39	42	21	89	125	132
		134	6
160M		163	2-8		254	60	300	319	226	165	183	250	210	-	57	-	256	52.5	54	27	108	183	160
		164	2, 8
160L		166	2-8		254	60	300	319	226	165	183	250	254	-	57	-	300	52.5	54	27	108	139	160


											부하축						반부하축
HA	HB	HD	HK	K	K'	L	LC	LL	LM	0	D	DB	E	EB	F	GA	DA	DC	EA	EC	FA	GC
c	v	p	x₄	s	s₁	k	k₁	x₁	k₂	s₃	d	d₆	I		u	t	d₁	d₇	I₁		u₁	t₁
7	140.5	164	39	7	10	202.5	232	75	236	M16×1.5	11	M4	23	16	4	12.5	11	M4	23	16	4	12.5
										M25×1.5
7	158.5	182	39	7	10	240	278	75	269	M16×1.5	14	M5	30	22	5	16	14	M5	30	22	5	16
										M25×1.5
8	176.5	200	39	9.5	13.5	274	324	75	303	M16×1.5	19	M6	40	32	6	21.5	19	M6	40	32	6	21.5
										M25×1.5
10	194.5	218	39	10	14	332	389	75	366	M16×1.5	24	M8	50	40	8	27	19	M6	40	32	6	21.5
										M25×1.5
12	178	235	35	12	16	373	438	120	424	M32×1.5	28	M10	60	50	8	31	24	M8	50	40	8	27

12	203	260	35	12	16	394	461	120	445	M32×1.5	28	M10	60	50	8	31	24	M8	50	40	8	27
15	239	299	36	12	16	453.5	552	140	506	M32×1.5	38	M12	80	70	10	41	38	M12	80	70	10	41

15	239	299	36	12	16	453.5	552	140	506	M32×1.5	38	M12	80	70	10	41	38	M12	80	70	10	41

18	287	357	42	15	19	588	721	165	641	M40×1.5	42	M16	110	90	12	45	42	M16	110	90	12	45

18	287	357	42	15	19	588	721	165	641	M40×1.5	42	M16	110	90	12	45	42	M16	110	90	12	45

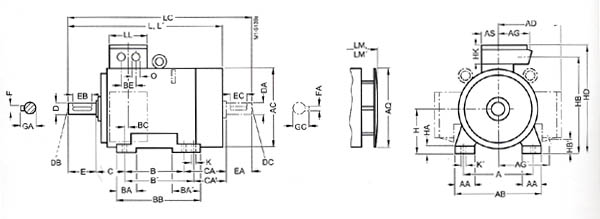

외형 치수

취부방식 IM B3
1LG4,1LA6 유도전동기 프레임 규격 180-315


프레임	모델명			외형치수		표기 규격
				IEC	A	AA	AB	AC¹⁾	AD	AG	AG'	AQ	B	B'	BA	BA'	BB	BC	BE	C	CA	CA'	H	HA
			극	DIN	b	n	f	g	p₁	r	y	j	a	a'	m	m₁	e	x₃	x	w₁	x₂	w₂	h	c
180M	1LG4	183	2, 4		279	65	340	364	262	81	220	340	241*	279	50	91	328	36	54	121	202	-	180	15
180L		186	4-8										241	279*							-	164
200L		206	2, 6		318	70	380	402	300	164	247	340	305	-	60	60	355	63	85	133	177	-	200	20
		207	2-8
225S		220	4, 8		356	80	476	452	325	164	275	425	286*	311	85	110	361	47	85	149	218	-	225	34
225M		223	2										286	311*						149	-	193
			4-8
250M	1LA6	253	2		406	100	506	520	430	200	345	470	349	-	100	100	409	39	105	168	283	-	250	42
			4-8
280S		280	2		457	100	557	575	455	200	370	525	368*	419	100	151	479	30	105	190	317	-	280	42
			4-8
280M		283	2		457	100	557	575	455	200	370	525	368	419*	100	151	479	30	105	190	-	266	280	42
			4-8
315S		310	2		508	120	628	645	515	250	430	590	406*	457	125	171	527	32	90	216	358	-	315	52
			4-8
315M		313	2		508	120	628	645	515	250	430	590	406	457*	125	171	527	32	90	216	-	307	315	52
			4-8
315L		316	2		508	120	628	645	515	250	430	590	508	-	120	120	578	32	90	216	396	-	315	52
		317	4-8
		318	6, 8


										부하축						반부하축
HA	HB"	HD	HK	K'	L	LC	LL	LM	O	D	DB	E	EB	F	GA	DA	DC	EA	EC	FA	GC
v	v'	p	x₄	s₁	k	k₁	x₁	k₂	s₃	d	d₆	I		u	t	d₁	d₇	I₁		u₁	t₁
400	99	442	79	19	670	784	132	760	M40×1.5	48	M16	110	100	14	51.5	48	M16	110	100	14	51.5

447	36	500	101	25	720	835	192	810	M50×1.5	55	M20	110	100	16	59	55	M20	110	100	16	59

500	59	550	100	25	790	903	197	890	M50×1.5	60	M20	140	125	18	64	55	M20	110	100	16	59
					760	873		860		55		110	100	16	59	48	M16			14	51.5
					790	903		890		60		140	125	18	64	55	M20			16	59
585	50	680	155	30	390	1050	234	1030	M63×105	60	M20	140	125	18	64	55	M20	110	100	16	59
						1080				65					69	60		140	125	18	64
										75				20	79.5	65					69
640	80	735	155	30	1005	1155	234	1115	M63×1.5	65	M20	140	125	18	69	60	M20	140	125	18	64
										75				20	79.5	65					69
710	65	830	180	35	1110	1260	266	1220	M63×1.5	65	M20	140	125	18	69	60	M20	140	120	18	64
					1140	1290		1250		80		170	140	22	85	70				20	74.5
710	65	830	180	35	1110	1260	266	1220	M63×1.5	65	M20	140	125	18	69	60	M20	140	125	18	64
					1140	1290		1250		80		170	140	22	85	70				20	74.5
710	65	830	180	35	1250	1400	266	1360	M63×1.5	65	M20	140	125	18	69	60	M20	140	125	18	64
					1280	1430		1390				170	140	22	85	70				20	74.5
					1280	1430		1390				170	140	22	85	70				20	74.5

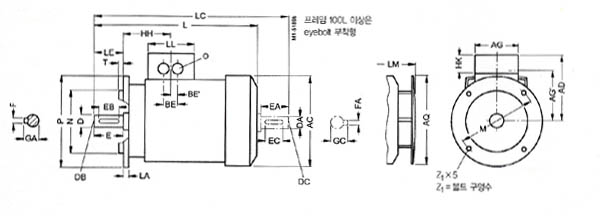

외형 치수

취부방식 IM B5
1LA7 유도전동기 프레임 규격 63-160


프레임	모델명			외형치수	표기 규격
				IEC	Flange	AC¹⁾	AD	AG	AG'	AQ	BE	BE'	HH	HK	L	LA	LC	LE	LL
			극	DIN	size	g	p₁	r	y	j	x	x₂	x₅	x₄	k	c₁	k₁	_i2	x₁
63		060	2-6		A140	118	101	75	77.5	125	32	14	69.5	39	202.5	8	232	23	75
		063
71		070	2-6		A160	145	111	75	87.5	125	32	14	63.5	39	240	9	278	30	75
		073
80		089	2-6		A200	162	120	75	96.5	125	32	14	63.5	39	274	10	324	40	75
		083
90S		090	2-6		A200	181	128	75	104.5	170	32	14	72	39	332	10	389	50	75
90L		096
100L		106	2-6		A250	202	135	120	78	170	42	21	102	35	373	11	483	60	120
		107	4,6
112M		113	2-6		A250	227	148	120	119	170	42	21	102	35	394	11	461	60	120
132S		130	2-6		A300	266	167	140	107	250	42	21	128	36	453.5	12	552	80	140
		131	2
132M		133	4-6		A300	266	167	140	107	250	42	21	128	36	453.5	12	552	80	140
		134	6
160M		163	2-8		A350	319	197	165	127	250	54	27	160.5	42	588	13	721	110	165
		164	2,8
160L		166	2-8		A350	319	197	165	127	250	54	27	160.5	42	588	13	721	110	165


								부하축						반부하축
LA	M	N	O	P	S	T	Z	D	DB	E	EB	F	GA	DA	DC	EA	EC	FA	GC
k₂	e₁	b₁	v	a₁	s₂	f₁	z₁	d	d₆	I		u	t	d₁	d₇	I₁		u₁	t₁
236	115	95	M16×1.5	140	10	3	4	11	M4	23	16	4	12.5	11	M4	23	16	4	12.5
			M25×1.5
269	130	110	M16×1.5	160	10	3.5	4	14	M5	30	22	5	16	14	M5	30	22	5	16
			M25×1.5
303	165	130	M16×1.5	200	12	3.5	4	19	M6	40	32	6	21.5	19	M6	40	32	6	21.5
			M25×1.5
366	165	130	M16×1.5	200	12	3.5	4	24	M8	50	40	8	27	19	M6	40	32	6	21.5
			M25×1.5
424	215	180	M32×1.5	250	14	4	4	28	M10	60	50	8	31	24	M8	50	40	8	27

445	215	180	M32×1.5	250	14	4	4	28	M10	60	50	8	31	24	M8	50	40	8	27
506	265	230	M32×1.5	300	14.5	4	4	38	M12	80	70	10	41	38	M12	80	70	10	41

506	265	230	M32×1.5	300	14.5	4	4	38	M12	80	70	10	41	38	M12	80	70	10	41

641	300	250	M40×1.5	350	18.5	5	4	42	M16	110	90	12	45	42	M16	110	90	12	45

641	300	250	M40×1.5	350	18.5	5	4	42	M16	110	90	12	45	42	M16	110	90	12	45

지멘스

저압 3상 고효율 유도 전동기

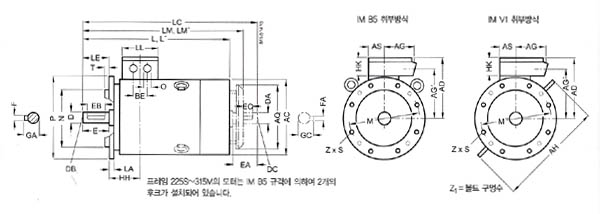

외형 치수

취부방식 IM B5
1LG4, 1LA6 유도전동기 프레임 규격 180-315


Frame	Type		No. of pole	외형치수	표기 규격
				IEC	Flange	AC¹⁾	AD	AH	AG	AG'	AQ	AS	BE	HH	HK	L	LA	LC	LE	LL
				DIN	size	g	p₁	p₃	r	y	j	r₂	x	o₁	x₄	k	c₁	k₁	h	x₁
180M	1LG4	183	2,4		A350	364	262	452	81	220	340	71	54	157	79	670	13	784	110	132
180L		186	4-8
200L		206	2,6		A400	402	300	486	164	247	340	96	85	196	101	720	15	835	110	192
		207	2-8
225S		220	4,6		A450	452	325	556	164	275	425	96	85	196	100	790	16	903	140	197
225M		223	2													760		873	110
			4-8													790		903	140
250M	1LA6	253	2		A550	520	430	645	200	345	470	120	105	207	155	930	18	1050	140	234
			4-8															1080
280S		280	2		A550	575	455	700	200	370	525	120	105	220	155	1005	18	1155	140	234
			4-8
280M		283	2		A550	575	455	700	200	370	525	120	105	220	155	1005	18	1155	140	234
			4-8
315S		310	2		A660	645	515	805	250	430	590	135	90	248	180	1110	22	1260	140	266
			4-8													1140		1290	170
315M		313	2		A660	645	515	805	250	430	590	135	90	248	180	1110	22	1260	140	266
			4-8													1140		1290	170
315L		316	2		A660	645	515	805	250	430	590	135	90	248	180	1250	22	1400	140	266
		317	4-8													1280		1430	170
		318	6,8													1280		1430	170


								부하축						반부하축
LA	M	N	O	P	S	T	Z	D	DB	E	EB	F	GA	DA	DC	EA	EC	FA	GC
k₂	e₁	b₁	v	a₁	s₂	f₁	z₁	d	d₆	I		u	t	d₁	d₇	I₁		u₁	t₁
760	300	250	M40×1.5	350	18	5	4	48	M16	110	100	14	51.5	48	M16	110	100	14	51.5

810	350	300	M50×1.5	400	18	5	4	55	M20	110	100	16	59	55	M20	110	100	16	59

890	400	350	M50×1.5	450	18.5	5	8	60	M20	140	125	18	64	55	M20	110	100	16	59
860								55		110	100	16	59	48	M16			14	51.5
890								60		140	125	18	64	55	M20			16	59
1030	500	450	M63×1.5	550	17.5	5	8	60	M20	140	125	18	64	55	M20	110	100	16	59
								65					69	60		140	125	18	64
1115	500	450	M63×1.5	550	17.5	5	8	65	M20	140	125	18	69	60	M20	140	125	18	64
								75				20	79.5	65					69
1115	500	450	M63×1.5	550	17.5	5	8	65	M20	140	125	18	69	60	M20	140	125	18	64
								75				20	79.5	65					69
1220	600	550	M63×1.5	660	22	6	8	65	M20	140	125	18	69	60	M20	140	125	18	64
1250								80		170	140	22	85	70				20	74.5
1220	600	550	M63×1.5	660	22	6	8	65	M20	140	125	18	69	60	M20	140	125	18	64
1250								80		170	140	22	85	70				20	74.5
1360	600	550	M63×1.5	660	22	6	8	65	M20	140	125	18	69	60	M20	140	125	18	64
1390								80		170	140	22	85	70				20	74.5
1390								80		170	140	22	85	70				20	74.5

기 타

■ 비표준 사양 코드 :


A11 PTC 권선 온도 감지기 G17 별도 냉각 팬 2CW2 (인버터 사용시 추전 사양) K45 응축 방지 히터 230V G26 브레이크 2LM8

■인증 및 형식승인


품질관리시스템 환경관리시스템 전기용품형식승인 CE승인 CSA승인(D40)	DIN EN ISO 9001 DIN EN ISO 14001 전 50-06-0001∼전 50-06-0024

■전동기 주문 양식


*고객명
*공사명
*제품주문코드	1L	-	-
*제품주문코드	(비표준 사양 주문 코드 1L....-Z)
*적용규격	IEC
*정격사양	3상	극	KW
*정격사양		V	Hz
*절연계급	□절연F/온도상승B		□기타
*취부방식	□수평형(B3)	□플렌지형(B5)	□기타
*보호방식	□전폐형 IP55 TEFC		□기타
*주위온도	□40℃		□기타
*베어링	□제작사 표준		□기타
*특수사양
