다단 터빈 펌프

설계 및 구조적 특징

1.압력을 받는 흡입케이싱, 중간케이싱, 토출케이싱은 표준 재질을 GC250으로 하여 충분한 강도를 주었으며 각각의 케이싱은 "O" RING으로 밀봉되어 있습니다.
2.일정하게 정해진 외경의 임펠러를 이상적으로 조합시켜 선정표를 작성하고 있으므로 최적의 사양점에서 펌프를 선정할 수 있습니다.
3.축 전체가 슬리브 및 임펠러 보스등에 의하여 보호되고 있으므로 축의 마모가 적습니다.
4.축추력 평행기구인 BALANCE HOLE을 임펠러에 형성하여 축추력을 감소시켰습니다.

용도 및 적용분야

수도 : 취수용, 송수용, 배수용, 가압용
건축 : 급·배수용, 냉각수 및 냉온수의 순환용, 소화설비용
공장 : 각종 급·배수용, 보일러 급수용
농업 : 양수배수용, 스프링 쿨러용

다단터빈 펌프의 적용기준

1. 취급액: 『0~100°C의 청수, PH6~8』이외의 고온, 특수액에는 사용할 수 없습니다.

2. 흡입측 조건: 흡입 전양정 또는 압입 압력은 다음 표와 같습니다.

- 흡입 전양정 허용치 :
액의 온도	흡입구경	흡입 전양정
0°C~40°C	40 ~ 100mm	-6m 이내
0°C~40°C	100 ~ 150mm	-5.5m 이내

- 압입 압력 허용치 :
* 1kgf/cm² 이하 (1kgf/cm2를 초과할 경우에는 영업 & 공장으로 문의하여 주시기 바랍니다.)

3. 운전조건: 기동반복이 빈번한 자동제어용으로 펌프를 사용하실 경우에는 임펠러의 파손 우려가 있으므로 임펠러 재질을 BC6급 이상으로 선정하시기 바랍니다.

모델명 선정기준

PMT	50	03
펌프형식 (PUMP TYPE)	토출구경(mm) (DISCHARGE BORE)	단수 (No. OF STAGE)
MULTI STAGE TURBINE	15:150 12:125 10:100 80:80 65:65 50:50 40:40	2STAGE

다단펌프 펌핑 구조

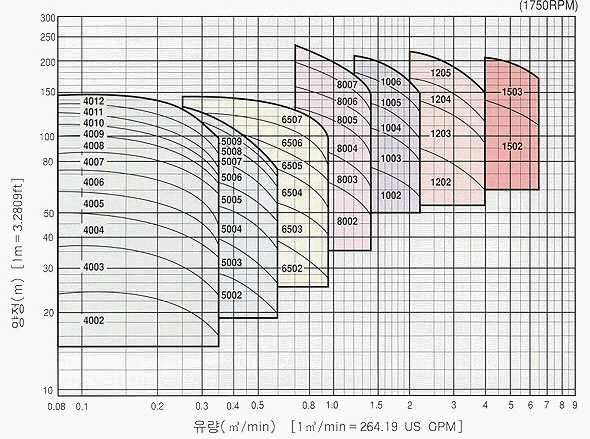

선정도

선정표

H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H
230										8007 75 1.8			230
220										8007 75 1.8	8007 75 1.8		220
200										8006 55 1.8	8006 55 1.8	8007 75 2.0	200
180										8006 45 1.8	8006 45 1.8	8006 55 1.8	180
160										8006 45 1.8	8006 45 1.8	8006 45 1.8	160
150	4012 11 1.2									8005 37 1.8	8005 37 1.8	8005 45 1.8	150
145	4012 7.5 1.2	4012 11 1.3								8005 37 1.8	8005 37 1.8	8005 37 1.8	145
140	4012 7.5 1.2	4012 7.5 1.3	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.4	6507 18.5 1.5				8005 37 1.8	8005 37 1.8	8005 37 1.8	140
135	4011 7.5 1.2	4011 7.5 1.3	4012 7.5 1.4	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.5	6507 18.5 1.6			8005 30 1.8	8005 37 1.8	8005 37 1.8	135
130	4011 7.5 1.2	4011 7.5 1.3	4011 7.5 1.4	4012 11 1.4	6507 15 1.4	6507 18.5 1.5	6507 18.5 1.6	6507 22 1.8		8005 30 1.8	8005 37 1.8	8005 37 1.8	130
125	4010 7.5 1.2	4010 7.5 1.3	4011 7.5 1.4	4012 11 1.4	4012 11 1.3	5009 15 1.6	6507 18.5 1.6	6507 22 1.8	6507 30 1.8	8004 30 1.8	8005 37 1.8	8005 37 1.8	125
120	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 11 1.4	4012 11 1.3	5009 15 1.6	6506 18.5 1.6	6507 22 1.8	6507 22 1.8	8004 30 1.8	8004 37 1.8	8005 37 1.8	120
115	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 7.5 1.4	4012 11 1.3	4012 11 1.4	6506 18.5 1.6	6507 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	115
110	4009 5.5 1.2	4009 7.5 1.3	4010 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	110
105	4009 5.5 1.2	4009 7.5 1.3	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6507 30 2	6507 30 2.2	8004 30 1.8	105
100	4008 5.5 1.2	4008 5.5 1.3	4009 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 30 2	6507 30 2.2	8004 30 1.8	100
95	4008 5.5 1.2	4008 5.5 1.3	4008 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 22 2	6507 30 2.2	6507 30 2.5	95
90	4008 5.5 1.2	4008 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4010 11 1.3	5008 15 1.8	5009 18.5 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	90
85	4007 5.5 1.2	4007 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4009 11 1.4	5007 11 1.8	5009 15 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	85
80	4007 5.5 1.2	4007 5.5 1.3	4007 5.5 1.4	4008 5.5 1.4	4008 7.5 1.3	4009 11 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6506 18.5 2.2	6506 22 2.2	80
75	4006 3.7 1.2	4007 5.5 1.3	4007 5.5 1.4	4007 5.5 1.4	4008 7.5 1.3	4008 7.5 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6505 18.5 2.2	6506 22 2.2	75
70	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4007 5.5 1.4	4007 5.5 1.3	4008 7.5 1.4	5006 11 1.8	5007 15 2.2	6504 15 1.8	6505 15 2	6505 18.5 2.2	6506 22 2.2	70
65	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4006 5.5 1.4	4007 5.5 1.4	4007 7.5 1.4	5006 11 1.8	5007 11 2.2	6504 15 1.8	6504 15 2	6505 18.5 2.2	6505 18.5 2.5	65
60	4005 3.7 1.2	4005 3.7 1.3	4006 3.7 1.4	4006 5.5 1.4	4006 5.5 1.3	4007 7.5 1.4	5006 11 1.8	5006 11 2.2	6504 15 1.8	6504 15 2	6504 15 2.2	6505 18.5 2.5	60
55	4005 3.7 1.2	4005 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4006 5.5 1.3	4007 5.5 1.4	5005 7.5 1.8	5005 11 2.2	6503 11 1.8	6504 15 2	6504 15 2.2	6504 15 2.5	55
50	4004 3.7 1.2	4004 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4005 5.5 1.3	4006 5.5 1.4	5004 7.5 1.8	5005 11 2.2	6503 11 1.8	6503 11 2	6504 15 2.2	6504 15 2.5	50
45	4004 2.2 1.2	4004 3.7 1.3	4004 3.7 1.4	4004 3.7 1.4	4005 3.7 1.3	4006 5.5 1.4	5004 7.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6504 15 2.5	45
40	4004 2.2 1.2	4004 2.2 1.3	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.3	4005 5.5 1.4	5004 5.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6503 15 2.5	40
35	4003 2.2 1.2	4003 2.2 1.3	4003 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	5003 5.5 1.8	5004 5.5 2.2	6502 7.5 1.8	6503 7.5 2	6503 11 2.2	6503 15 2.5	35
30	4003 1.5 1.2	4003 2.2 1.3	4003 2.2 1.4	4003 2.2 1.4	4003 3.7 1.3	4004 3.7 1.4	5003 5.5 1.8	5003 5.5 2.2	6502 7.5 1.8	6502 7.5 2	6502 7.5 2.2	6503 15 2.5	30
25	4002 1.5 1.2	4003 1.5 1.3	4003 2.2 1.5	4003 2.2 1.4	4003 2.2 1.3	4003 3.7 1.4	5002 3.7 1.8	5003 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	25
20	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 2.2 1.4	4002 2.2 1.3	4002 2.2 1.4	5002 3.7 1.8	5002 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	20
15	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 1.5 1.4	4002 1.5 1.3	4002 2.2 1.4	5002 2.2 1.8	5002 3.7 2.2					15
H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H

H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H
230														230
220						1205 150 3.2	1205 150 3							220
200	8007 75 2.2	1006 95 2.5	1006 95 2.6			1205 150 3.2	1205 150 3	1205 150 3	1205 185 3	1205 185 3	1205 185 3			200
180	8007 75 2.2	1006 75 2.5	1006 75 2.6	1006 95 2.6	1006 95 3	1205 150 3.2	1205 150 3	1205 150 3	1205 150 3	1205 150 3	1205 185 3	1205 185 3		180
160	8006 55 2	8007 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 150 3	1205 185 3		160
150	8005 45 2	8006 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	150
145	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.6	1006 110 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	145
140	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	140
135	8005 37 2	8005 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	135
130	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1203 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	130
125	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1204 110 3	1204 150 3	1205 185 3	125
120	8005 37 2	8005 45 2.2	8006 75 3	1004 55 2.6	1005 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	120
115	8004 37 2	8005 45 2.2	8006 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	115
110	8004 37 2	8005 45 2.2	8005 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 75 3	1203 95 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	110
105	8004 37 2	8005 37 2.2	8005 55 3	1004 55 2.6	1004 55 3	1004 75 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	105
100	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1004 55 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	100
95	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	95
90	8003 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 75 3.6	1203 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1204 150 4	90
85	8003 30 2	8004 30 2.2	8004 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 55 3.6	1202 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1203 110 4	85
80	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 75 3	1202 75 3.5	1203 75 3	1203 95 3.5	1203 110 4	80
75	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1203 95 3.5	1203 95 4	75
70	8003 22 2	8003 30 2.2	8004 37 3	1003 30 2.6	1003 37 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4	70
65	8003 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4.5	65
60	8002 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 45 3.6	1202 45 3.5	1202 45 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1202 75 4.5	60
55	8002 18.5 2	8002 22 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 37 3.6			1202 75 3.5	1202 55 4	1202 75 4	1202 75 4.5	55
50	8002 15 2	8002 18.5 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1002 37 3.6				1202 55 4	1202 75 4	1202 75 5.5	50
45	8002 11 2	8002 18.5 2.2	8002 22 3		1002 30 3	1002 37 3.2	1002 30 3.6					1202 55 4	1202 75 5	45
40	8002 11 2	8002 15 2.2	8002 18.5 3			1002 37 3.2	1002 30 3.6							40
35	8002 11 2	8002 15 2.2	8002 18.5 3				1002 30 3.6							35
30	8002 11 2	8002 11 2.2	8002 15 3											30
25	8002 11 2	8002 11 2.2	8002 15 3											25
20														20
15														15
H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H

SELECTION TABLE 보는 방법

1. H는 양정(m)이며, Q는 유량(㎥/min)입니다.

2. IMPELLER 및 CASING의 재질이 회주철이나 청동이 아닌 특수재질의 경우는 별도 문의 바랍니다.

3. 네모안의 내용은

펌프 모델명
동력(Kw) NPSHre(m)

입니다.

NPSHre = 유효흡입양정

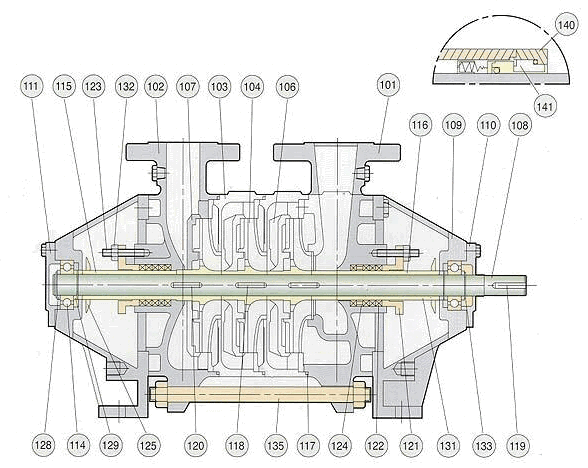

조립 단면도

품 번	품 명	재 질	수 량
101	흡입 케이싱(SUCTION CASING)	GC250	1
102	토출 케이싱(DISCHARGE CASING)	GC250	1
103	중간 케이싱(MIDDLE CASING)	GC250	S-1
104	임펠러(IMPELLER)	GC200	S
106	안내날개(A)[GUIDE VANE(A)]	GC200	S-1
107	안내날개(B)[GUIDE VANE(B)]	GC200	1
108	축(SHAFT)	SM45C	1
109	베어링 하우징(BEARING HOUSING)	GC200	2
110	베어링 커버(A)[BEARING COVER(A)]	GC200	1
111	베어링 커버(B)[BEARING COVER(B)]	GC200	1
114	볼 베어링(BALL BEARING)	STB2	2
115	슬리브(SLEEVE)	STS304	2
116	슬리브 0링(SLEEVE "0" RING)	NBR	2
117	케이싱 0링(CASING "0" RING)	NBR	S
118	임펠러 키이(IMPELLER KEY)	SM45C	S-2
119	커플링 키이(COUPLING KEY)	SM45C	1
120	슬리브 키이(SLEEVE KEY)	SM45C	2
121	글랜드(GLAND)	GC200	2
122	글랜드 패킹(GLAND PACKING)	TEFLON함침	8
123	글랜드 볼트(GRAND BOLT)	STS304	4
124	랜턴링(LANTERN RING)	BC6	1
125	물막음턱(DEFLECTOR)	NR610	2
128	안내링(GUIDE RING)	STS304	4
129	간격링(DISTANCE RING)	STS304	1
131	조정 스페이서(ADJUSTABLE SPACER)	STS304	1
132	육각너트(HEX NUT)	C3602BD	4
133	멈출링(STOP RING)	SK5	4
135	조임볼트(TIE BOLT)	SM20C	4
*140	미케니컬 시일(MECHANICAL SEAL)		2
*141	미케니컬시일 커버(M/SEAL COVER)	SM45C	2

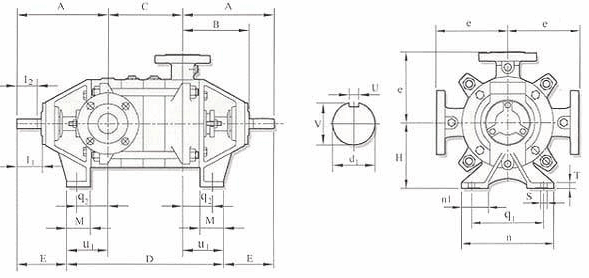

외형 치수

-Pump부

-흡·토출구의 방향(커플링측 단면)

구분	표준품	비표준품
흡입측	X	Y,Z
토출측	Y	X,Z
단, 비표준품은 주문시 별도 요청이 있어야 합니다.

PUMP TYPE	PUMP TYPE (mm)															SHAFT (mm)
PUMP TYPE	A	B	C	D	E	e	H	M	n	n1	q1	q2	S	T	u1	d1	I1	I2	V	U
PMT-40	231	168	78+55(S-1)	286+55(S-1)	127	174	160	60	224	65	175	79	15	14	104	24	63	52	27	8
PMT-50	240	180	89+62(S-1)	313+62(S-1)	128	190	160	60	250	65	200	87	15	16	112	29	60	52	32	8
PMT-65	257	195	195+71(S-1)	345+71(S-1)	139	215	180	60	290	75	240	93	15	16	118	34	62	52	37	10

단수의 변경에 따라 변경되는 치수

PUMP TYPE	구경		단수에 따른 C 치수 (mm)
PUMP TYPE	흡입	토출	1	2	3	4	5	6	7	8	9	10	11	12
PMT-40	50	40	78	133	188	243	298	353	408	463	518	573	628	683
PMT-50	65	50	89	151	213	275	337	399	461	523	585
PMT-65	80	65	109	180	251	322	393	464	535

단수의 변경에 따라 변경되는 치수

PUMP TYPE	구경		단수에 따른 C 치수 (mm)
PUMP TYPE	흡입	토출	1	2	3	4	5	6	7	8	9	10	11	12
PMT-40	50	40	78	133	188	243	298	353	408	463	518	573	628	683
PMT-50	65	50	89	151	213	275	337	399	461	523	585
PMT-65	80	65	109	180	251	322	393	464	535

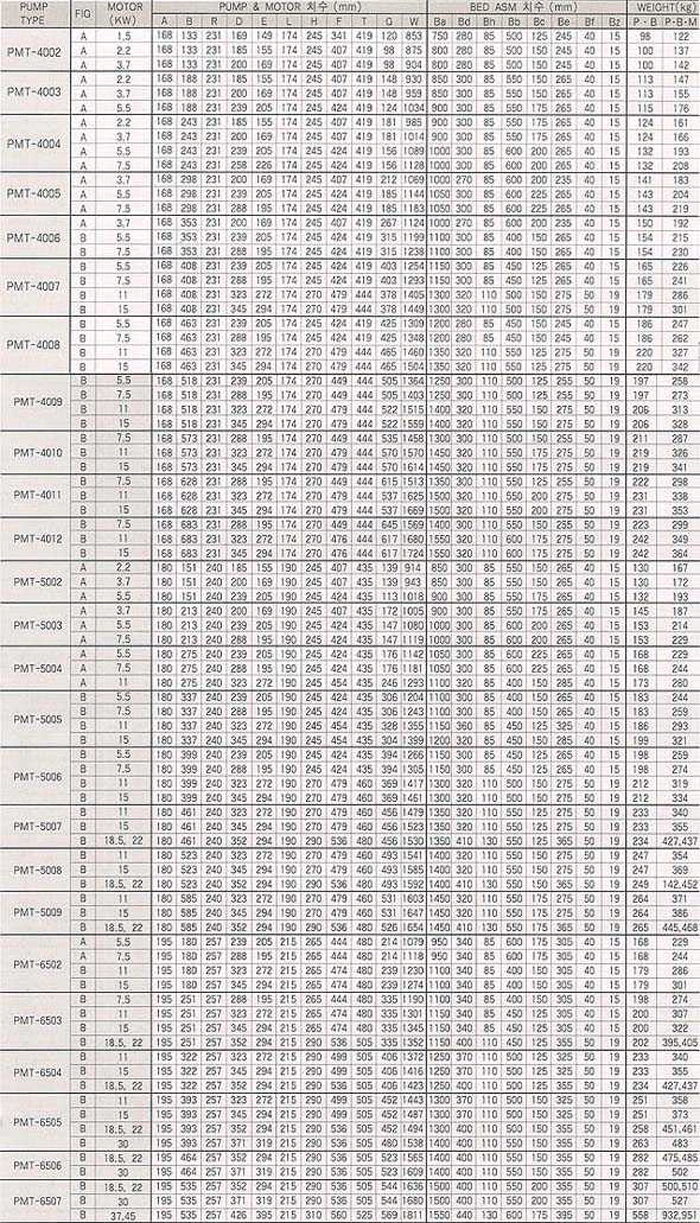

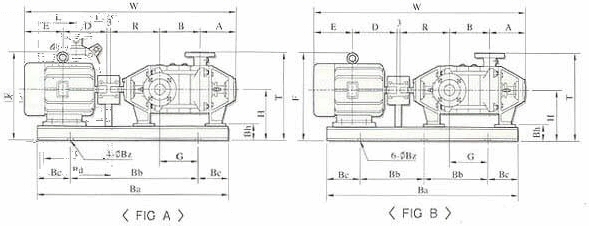

외형 치수

-모터,베드 포함

표준 구조 Data

구분				단위	다단터빈 (PMT)
구분				단위	40	50	65
케 이 싱	흡입구경			mm	50	65	80
	토출구경			mm	40	50	65
	최고운전압력			Kgf/㎠	38	36	36
	최소살두께			mm	8	8	8
임 펠 러	DIA.	Max.		mm	161	181	206
	DIA.	Min.		mm	130	160	180
	Eye DIA.			mm	70	80	100
	No. of Vane			EA	6	6	6
	Max. Stage	50Hz	4P	Stage	12	9	7
		50Hz	2P	Stage	11	9	7
		60Hz	4P	Stage	12	9	7
		60Hz	2P	Stage	8	6	4
Stuffing Box Size				mm	φ51×45	φ56×55	φ65×55
Gland Packing Size (W×H×L)				mm	8×8×143	8×8×167	10×10×184
Shaft Sleeve Dia.				mm	φ35	φ40	φ45
Bearing No.					6305zz	6306zz	6307zz
표준 Flange 등급		흡입측		Kgf/㎠	10
표준 Flange 등급		토출측		Kgf/㎠	20
샤 프 트	치수	임펠러부		mm	φ25	φ30.5	φ35.5
		Stuffing Box부		mm	φ25	φ30.5	φ35.5
		커플링부		mm	φ24	φ29	φ34
		베어링부		mm	φ25	φ30	φ35
커플링 키 사이즈				mm	8×7×36	10×8×45	10×8×45
