HC표준형 스프로켓의 사양

로울러체인 전동은 체인과 스프로켓 일체로 되어 움직이기 때문에 체인은 물론 스프로켓 경도가 높은 것이 아니면 우수한 전동은 불가능합니다
스프로켓의 형식, 치형, 재질, 잇빨수, 정확한 치수 등의 여하에 따라 사용하는 로울러체인전동의 수명을 좌우하는 점은 당연합니다.
HC스프로켓은 정선된 재료로 정밀하게 가공하였으므로 HC로울러체인과 함께 사용한다면 가장 적절하고 경제적인 우수한 로울러 체인 전동이 될 것으로 확신할 수 있읍니다.

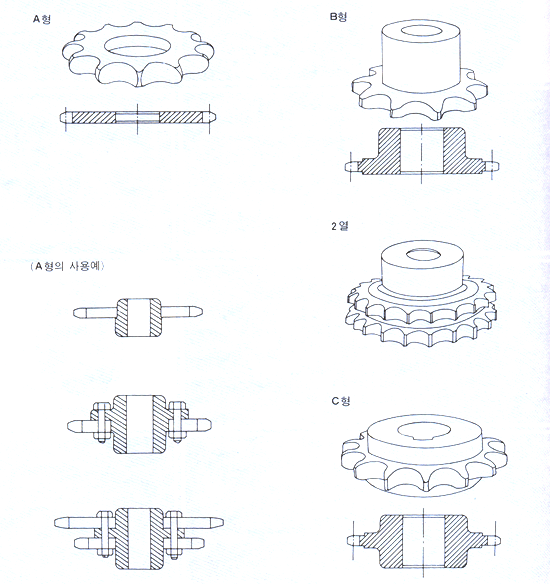

형식

치형(이빨모양)

로울러 체인전동에 있어서 스프로켓의 치형으로서는 체인장력을 흡수하는 적당한 압력각이 있을 것, 체인의 마모 및 늘어남에 의하여 정합위치가 변하여도 적당한 압력각이 보존될 것, 체인이 새것일 때나 사용하여 늘어난 것에 간섭하지 않도록 적당한 도피각을 줄것, 적당한 공구로 용이하게 치절이 가능할 것, (당사에서는 이빨부를 모두 흡브 또는 피니언 컷터로 치절가공함) 등이 필요합니다.

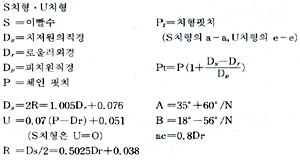

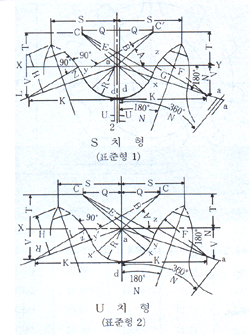

당사에서는 그림과 같이 JIS규격의 S치형 및 U치형을 채용하고 있습니다.

Q = 0.8Dr cos (35˚+60˚/N)
T = 0.8Dr sin (35˚+60˚/N)
E = cy = 1.3025Dr+0.038
xy = (2.605Dr+0.076) sin(9˚-28˚/N)
yz = Dr[1.4sin(17˚-64˚/N)-0.8sin(18˚-56˚/N)
G = ab = 1.4D 점, b는 선 xy상의 a, 점에서 선xy와 180˚/N의 각을 이루는 선상에 있음.
K = 1.4Dr cos 180˚/N
V = 1.4Dr sin 180˚/N
F = Dr[0.8cos(18˚-56˚/N)+1.4cos (17˚-64˚/N)-1.3025]-0.038

치선이 뾰족할 때의 외경 = Pt cot 180˚/N+2H

압력각

최저압력각 = xab=35˚-120˚/N
최소압력각 = xab-B=17˚-64/N
평균압력각 = 26˚-92˚/N

재 질

체인의 감합에 의한 충격 및 로울러와의 접촉에 의한 마모를 일으키는 스프로켓의 치저부(이뿌리)에는 강인성, 내마모성을 보지시켜야 하기 때문에 열처리에 적합한 재료를 사용하고 있으며 필요에 따라서 치선경화도 가능합니다.
고주파 담금질이나 붕소강을 써서 경도를 HRC45정도로 하는것이 바람직합니다.

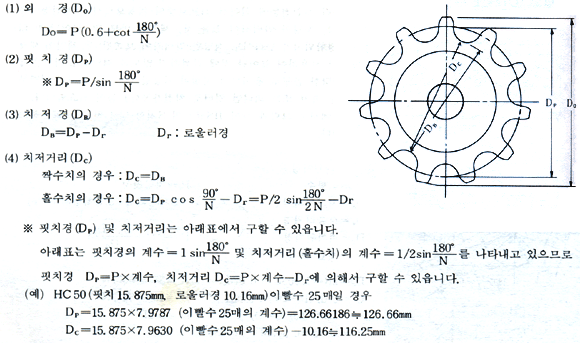

각부 치수의 일반식

치 수 (이빨수)	핏치경 계 수	치저거리 계 수	치 수 (이빨수)	핏치경 계 수	치저거리 계 수	치 수 (이빨수)	핏치경 계 수	치저거리 계 수	치 수 (이빨수)	핏치경 계 수	치저거리 계 수
11 12 13 14 15	3.5495 3.8637 4.1786 4.4940 4.8097	3.5133 - 4.1481 - 4.7837	39 40 41 42 43	12.4575 12.7455 13.0539 13.3815 13.6995	12.4174 - 13.0539 - 13.6904	67 68 69 70 71	21.3346 21.6528 21.9710 22.2892 22.6074	21.3287 - 2.9653 - 22.6018	95 96 97 98 99	30.2449 30.5632 30.8815 31.1997 31.5180	30.2408 - 30.8774 - 31.5140
16 17 18 19 20	5.1258 5.4422 5.7588 6.0755 6.3925	- 5.419 - 6.0548 -	44 45 46 47 48	14.0175 14.3356 14.6536 14.9634 15.2898	- 14.3269 - 14.9634 -	72 73 74 75 76	22.9265 23.2438 23.5620 23.8802 24.1984	- 23.2384 - 23.8750 -	100 101 102 103 104	31.8362 32.1545 32.4727 32.7910 33.1093	- 32.1505 - 32.7872 -
21 22 23 24 25	6.7095 7.0267 7.3439 7.6613 7.9787	6.6907 - 7.3268 - 7.9630	49 50 51 52 53	15.6079 15.9260 16.2441 16.5622 16.8803	15.5999 - 16.2364 - 16.8729	77 78 79 80 81	24.5116 24.8349 25.1531 25.4713 25.7896	24.5116 - 25.1481 - 25.7847	105 106 107 108 109	33.4275 33.7458 34.0641 34.3823 34.7006	33.4238 - 34.0604 - 34.6970
26 27 28 29 30	8.2962 8.6138 8.9314 9.2491 9.5668	- 8.5992 - 9.2355 -	54 55 56 57 58	17.1984 17.5166 17.8347 18.1529 18.4710	- 17.5094 - 18.1460	82 83 84 85 86	26.1078 26.4261 26.7443 27.0625 27.3807	- 26.4213 - 27.0580 -	110 111 112 113 114	35.0188 35.3371 35.6554 35.9737 36.2919	- 35.3336 - 35.9702 -
31 32 33 34 35	9.8845 10.2023 10.5201 10.8380 11.1558	9.8718 - 10.5082 - 11.1446	59 60 61 62 63	18.7892 19.1073 19.4255 19.7437 20.0618	18.7825 - 19.4190 - 20.0556	87 88 89 90 91	27.6990 28.0172 28.3355 28.6537 28.9720	27.6945 - 28.3310 - 28.9676	115 116 117 118 119	36.6102 36.9285 37.2467 37.5650 37.8833	36.6058 - 37.2434 - 37.8800
36 37 38	11.4737 11.7916 12.1096	- 11.7810 -	64 65 66	20.3800 20.6982 21.0164	- 20.6922 -	92 93 94	29.2902 29.6085 29.9267	- 29.6042 -	120	38.2016	-

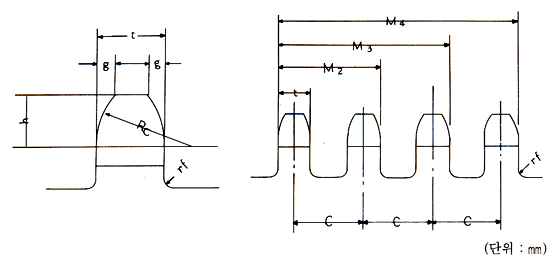

치폭치수도표

H C 체인번호	로울러 체인			면취부 폭g	면취부 높 이 h	면취부 반 경 (최소) Ro	둥글기 (최 대) rf	치 목 t(최저)			횡피치 C
	핏 치 P	로울러외경 (최 대) Dr	로울러링크 내폭(최소) W					단 열	2ㆍ3열	4열이상
HC25 HC35 HC41 HC40 HC50 HC60 HC80 HC100 HC120 HC140 HC160 HC200	6.35 9.525 12.70 12.70 15.875 19.05 25.40 31.75 38.10 44.45 50.80 63.50	3.30 5.08 7.77 7.94 1.16 11.91 15.88 19.05 22.23 25.40 28.58 39.69	3.18 4.78 6.38 7.95 9.53 12.70 15.88 19.05 25.40 25.40 31.75 38.10	0.8 1.2 1.6 1.6 2.0 2.4 3.2 4.0 4.8 5.6 6.4 7.9	3.2 4.8 6.4 6.4 7.9 9.5 12.7 15.9 19.0 22.2 25.4 31.8	6.8 10.1 13.5 13.5 16.9 20.3 27.0 33.8 40.5 47.3 54.0 67.5	0.3 0.4 0.5 0.5 0.6 0.8 1.0 1.3 1.5 1.8 2.0 2.5	2.8 4.3 5.8 7.2 8.7 11.7 14.6 17.6 23.5 23.5 29.4 35.3	2.7 4.1 - 7.0 8.4 11.3 14.1 17.0 22.7 22.7 28.4 34.1	2.4 3.8 - 6.5 7.9 10.6 13.3 16.1 21.5 21.5 27.0 32.5	6.4 10.1 - 14.4 18.1 22.8 29.3 35.8 45.4 48.9 58.5 71.6

전체치폭 M2,M3,M4……Mn = C(n-1)+t n : 열수

주	1. Rc는 일반적으로 표에 나타내는 최소치를 사용하십시오. 이값 이상 무한대 (이경우 원호는 직선으로된다) 2. rf(최대)는 보스직경 및 홈직경의 최대치를 사용했을때의 값입니다. 3.HC25, HC35는 부시외경을 나타냅니다. 4. HC41은 경량형이고 단열뿐입니다.

각부의 치수허용차 및 허용치

(1) 치폭(t) 및 전체치폭 (M2, M3, M4 ………Mn)의 치수허용차

HC체인번호	25	35	41	40	50	60	80	100	120	140	180	200
치수 허용차	0 -0.20	0 -0.20	0 -0.20	0 -0.25	0 -0.25	0 -0.30	0 -0.30	0 -0.35	0 -0.40	0 -0.40	0 -0.45	0 -0.55

(2) 축구멍의 중심에 대한 치저의 흔들림 및 횡방향 흔들림의 허용치

치저원직경(DB)	치저의 흔들림	횡방향 흔들림	치저원직경(DB)	치저의 흔들림	횡방향 흔들림
100 이하 100~150 이하 150~200 이하	0.15 0.20 0.25	0.25 0.25 0.25	250~650 이하 650~1,000 이하 1,000 이상	0.001DB 0.65 0.65	0.001DB 0.001DB 1.00
