입형 다단 펌프| DR.DRL 32

메카니칼 씰
구분 표준재질 주문재질
고정자 카본 SIC
회전자 T/C T/C
오링 NBR 바이톤,EPDM
모타
외함보호등급 : IP55
절연등급 : F
전원 : 1x220Vx60HZ
3x220-380Vx60HZ
표준제품 형식표시
주문형제품 형식표시
표준사양
* DR 32 - TYPE
MODEL MOTOR 전기사양 유량㎥/h 20 24 28 32 36 40 44 48
KW HP
DR32-20-2 5.5 7.5 3x220-380V H(m) 41 40 38 35 31 27 22 17
DR32-20 7.5 10 3x220-380V 52 50 48 45 41 37 33 27
DR32-30 11 15 3x220-380V 78 75 71 67 62 56 50 40
DR32-40 15 20 3x220-380V 104 101 96 91 83 75 66 55
DR32-50 18.5 25 3x220-380V 130 125 119 112 104 94 83 69
DR32-70 22 30 3x220-380V 182 176 168 159 148 133 118 97
DR32-90 30 40 3x220-380V 234 226 216 204 189 172 152 127

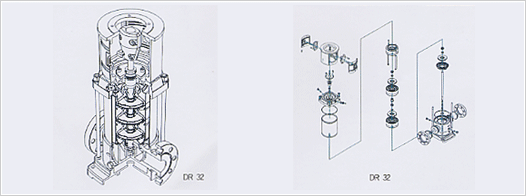

DR 32 - TYPE 내부구조도/조립도
외형도 치수
* DR 32 - TYPE
MODEL B1 B2 B1+B2 D1 D2 중량(KG)
   DR32-20-2 575 380 955 250 210 105
DR32-20 575 380 955 250 210 115
DR32-30 750 490 1240 330 255 175
DR32-40 820 490 1310 330 255 210
DR32-50 890 535 1425 330 255 240
DR32-70 1030 560 1590 360 285 285
DR32-80 1100 665 1765 400 310 330
DR32-90 1170 665 1835 400 310 340

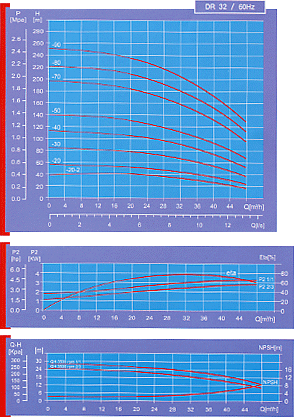

성능 곡선도
* DR 32 - TYPE
