  • 펌프산업용 펌프

DHL 8.16

메카니칼 씰
구분 표준재질 주문재질
고정자 SIC T/C
회전자 카본 SIC
오링 NBR 바이톤,EPDM
모타
외함보호등급 : IP54
절연등급 : F
전원 : 1x220Vx60HZ
3x220-380Vx60HZ
표준사양
* DHL 8 - TYPE
MODEL MOTOR 전기사양 유량㎥/h 6 7 8 9 10 11 12 13
KW HP
DHL8-10 0.75 1 3x220-380V H(m) 14 13 12 11.5 11 10 9 8
DHL8-10M 0.75 1 1x220V 14 13 12 11.5 11 10 9 8
DHL8-20 1.5 2 3x220-380V 27 26 25 24 23 21 19 16
DHL8-20M 1.5 2 1x220V 27 26 25 24 23 21 19 16
DHL8-30 2.2 3 3x220-380V 41 40 39 37 34 33 29 25
DHL8-30M 2.2 3 1x220V 41 40 39 37 34 33 29 25
DHL8-40 3 4 3x220-380V 55 54 52 50 45 43 39 33
* DHL 16 - TYPE
MODEL MOTOR 전기사양 유량㎥/h 10 12 14 16 18 20 22 24 26
KW HP
DHL16-10 2.2 3 3x220-380V H(m) 18 17 16 15 14 13 12 11 10
DHL16-20 4 5.5 3x220-380V 36 35 33 32 30 28 27 24 21
DHL16-30 5.5 7.5 3x220-380V 55 54 52 49 47 45 43 39 33

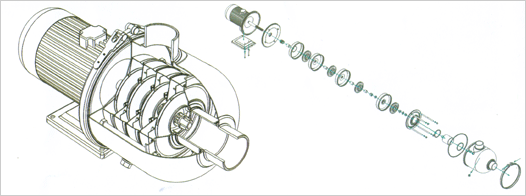

DHL 8.16 - TYPE 내부구조도/조립도
외형도 치수
* DHL 8 - TYPE * DHL 16 - TYPE
MODEL L1 H G B C 중량(KG)
DHL8-10 540 220 264 230 145 20
DHL8-20 560 230 264 230 170 25
DHL8-30 570 230 264 230 180 25
DHL8-40 590 230 264 230 180 30
MODEL L1 H G B C 중량(KG)
DHL16-10 570 220 264 230 170 25
DHL16-20 615 230 264 230 180 37
DHL16-30 710 230 264 230 180 55

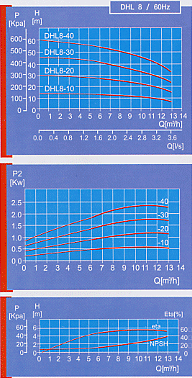

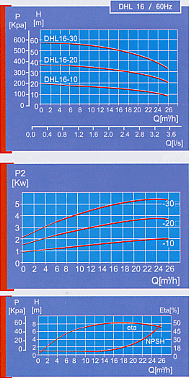

성능 곡선도
* DHL 8 - TYPE * DHL 16 - TYPE
