중공축 2단 VT WORM REDUCER

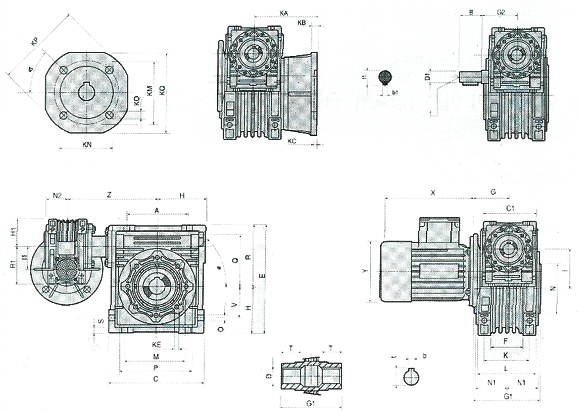

■ 외형도

■ DIMENSION
  A B C C1 D(H7) D(j6) E F G G1 G2 H H1 I I1 L M N(h8) N1 N2 O P Q R
025/030 54 . 80 70 14 . 97 32 45 63 . 40 35 30 25 56 65 55 29 22.5 6.5 75 44 57
025/040 70 . 100 70 18(19) . 121.5 43 45 78 . 50 35 40 25 71 75 60 36.5 22.5 6.5 87 55 71.5
030/040 70 20 100 80 18(19) 9 121.5 43 55 78 51 50 40 40 30 71 75 60 36.5 29 6.5 87 55 71.5
030/050 80 20 120 80 25(24) 9 144 49 55 92 51 60 40 50 30 85 85 70 43.5 29 8.5 100 64 84
030/063 100 20 144 80 25(28) 9 174 67 55 112 51 72 40 63 30 103 95 80 53 29 8.5 110 80 102
040/075 120 23 172 100 28(35) 11 205 72 70 120 60 86 50 75 40 112 115 95 57 36.5 11 140 93 119
040/090 140 23 206 100 35(38) 11 238 74 70 140 60 103 50 90 40 130 130 110 67 36.5 13 160 102 135
050/110 170 30 252.5 120 42 14 295 . 80 155 74 112 60 110 50 144 165 130 74 43.5 14 200 125 167.5
063/130 200 40 292.5 144 45 19 335 . 95 170 90 130 72 130 63 155 215 180 81 53 16 250 140 187.5
  R1 S T V Z K KA KB KC KE α α1 KM KN(H8) KO KP KQ b b1 f t t1 kg
025/030 48 5.5 21 27 100 44 54.5 6 4 M6×11n.4 45˚ 90˚ 68 50 6.5n.4 80 70 5 . . 16.3 . 2.1
025/040 48 6.5 26 35 115 60 67
(76.5)		 7
(9)		 4
(5)		 M6×8n.4 45˚ 90˚ 87
(115)		 60
(95)		 9(9.5)n.4 110
(140)		 95(-) 6(6) . . 20.8
(21.9)		 . 3.2
030/040 57 6.5 26 35 120 60 67
(76.5)		 7
(9)		 4
(5)		 M6×8n.4 45˚ 90˚ 87
(115)		 60
(95)		 9(9.5)n.4 110
(140)		 110(-) 6(6) 3 . 20.8
(21.9)		 10.2 3.9
030/050 57 7 30 40 130 70 90
(87.5)		 9
(10)		 5
(5)		 M8×10n.4 45˚ 90˚ 90
(130)		 70
(110)		 11(9.5)n.4 125
(160)		 110(-) 8(8) 3 . 28.3
(27.3)		 10.2 5.0
030/063 57 8 36 50 145 85 82
(99)		 10
(11)		 6
(5)		 M8×14n.8 45˚ 90˚ 150
(165)		 115
(130)		 11(11)n.4 180
(200)		 142(-) 8(8) 3 . 28.3
(27.3)		 10.2 7.8
040/075 71.5 10 40 60 165 90 111 13 6 M8×14n.8 45˚ 90˚ 165 130 14n.4 200 170 8(10) 4 . 31.3
(38.3)		 12.5 12.0
040/090 71.5 11 45 70 182 100 111 13 6 M10×18n.8 45˚ 90˚ 175 152 14n.4 210 200 10(10) 4 . 38.3
(41.3)		 12.5 16.0
050/110 84 14 50 85 225 115 131 15 6 M10×18n.8 45˚ 90˚ 230 170 14n.8 280 260 12 5 M6 45.3 16.0 39.2
063/130 102 15 60 100 245 120 140 15 6 M12×21n.8 45˚ 22.5˚ 255 180 14n.8 320 290 14 6 M6 48.3 21.5 55.0
