  • 동력전달장치감속기

1단 WORM WU형 TYPE

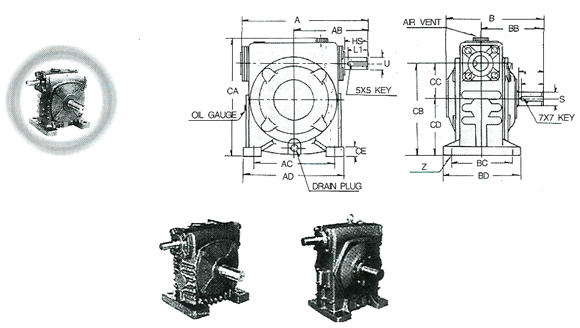

WU형 TYPE DIMENSIONS
형식 사용모타 A AB AC AD B BB BC BD CA CB CC CD CE Z HS LS L1 L2 INPUT PUTPUT
U T Y1 S W Y2
50   178 105 110 140 155 100 95 120 175 130 50 80 15 11 30 40 28 38 15 5 5 20 5 5
60   210 127 120 150 168 109 105 130 218 150 60 90 15 11 40 45 38 40 18 5 5 25 7 7
70   237 140 150 190 186 120 115 150 235 175 70 105 20 15 40 50 38 45 20 5 5 28 78 7
80   258 156 180 220 204 133 135 170 260 200 80 120 20 15 50 58 48 55 22 7 7 32 10 8
100   313 185 220 275 235 150 155 195 310 250 100 150 27 15 55 65 50 60 28 7 7 38 10 8
120   382 225 260 325 290 190 180 232 425 300 120 180 30 18 65 85 60 80 30 7 7 45 12 8
130   406 240 285 355 315 205 190 245 445 330 130 200 30 18 70 90 65 85 35 10 8 50 12 8
140   440 260 290 360 330 215 200 260 470 340 140 200 33 18 75 95 70 98 38 10 8 60 15 10
155   475 280 300 395 370 245 225 280 505 375 155 220 36 20 85 110 80 100 42 12 8 70 18 12
175   548 325 350 410 407 262 250 310 596 435 175 260 37 20 85 110 80 105 48 12 8 75 20 13
