중공축 2단 WORM REDUCER

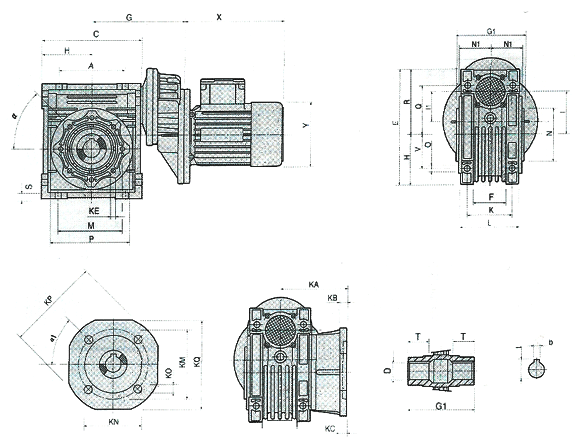

■ 외형도

■ DIMENSION
PC+NMRV A C D(H7) E F G G1 H I I1 L M N(h8) N1 O P Q R S
063+040 70 100 18(19) 121.5 43 123 78 50 40 40 71 75 60 36.5 6.5 87 55 71.5 6.5
063+050 80 120 25(24) 144 49 123 92 60 50 40 85 85 70 43.5 8.5 100 64 84 7
071+050 80 120 25(24) 144 49 143 92 60 50 50 85 85 70 43.5 8.5 100 64 84 7
063+063 100 144 25(28) 174 67 148 112 72 63 40 103 95 80 53 8.5 110 80 102 8
071+063 100 144 25(28) 174 67 158 112 72 63 50 103 95 80 53 8.5 110 80 102 8
071+075 120 172 28(35) 205 72 176 120 86 75 50 112 115 95 57 11 140 93 119 10
080+075 120 172 28(35) 205 72 186 120 86 75 63 112 115 95 57 11 140 93 119 10
071+090 140 206 35(38) 238 74 193 140 103 90 50 130 130 110 67 13 160 102 135 11
080+090 140 206 35(38) 238 74 203 140 103 90 63 130 130 110 67 13 160 102 135 11
080(090)+110 170 252.5 42 295 . 203 155 127.5 110 63 144 165 130 74 14 200 125 167.5 14
080(090)+130 120 292.5 42 335 . 253 170 147.5 130 63 155 215 180 81 16 250 140 187.5 15
PC+NMRV T V K KA KB KC KE α α1 KM KN(H8) KO KP KQ b t kg
063+040 26 35 60 67
(76.5)		 7(9) 4(5) M6×8n.4 45˚ 90˚ 87(115) 60(9.5)n.4 9(9.5)n.4 110
(140)		 95(-) 6(6) 20.8
(21.8)		 3.9
063+050 30 40 70 90
(87.5)		 9(10) 5(5) M8×10n.4 45˚ 90˚ 90(13) 70(11) 11(9.5)n.4 125
(160)		 110(-) 8(8) 28.3
(27.3)		 5.2
071+050 30 40 70 90
(87.5)		 9(10) 5(5) M8×10n.4 45˚ 90˚ 90(13) 70(11) 11(9.5)n.4 125
(160)		 110(-) 8(8) 28.3
(27.3)		 5.8
063+063 36 50 85 82
(99)		 10(11) 6(5) M8×14n.8 45˚ 90˚ 115(165) 115(130) 11(11)n.4 180
(200)		 142(-) 8(8) 28.3
(31.3)		 7.9
071+063 36 50 85 82
(99)		 10(11) 6(5) M8×14n.8 45˚ 90˚ 115(165) 115(130) 11(11)n.4 180
(200)		 142(-) 8(8) 28.3
(31.3)		 8.5
071+075 40 60 90 111 13 6 M8×14n.8 45˚ 90˚ 165 130 14n.4 200 170 8(10) 31.3
(38.3)		 11.3
080+075 40 60 90 111 13 6 M8×14n.8 45˚ 90˚ 165 130 14n.4 200 170 8(10) 31.3
(38.3)		 13.1
071+090 45 70 100 111 13 6 M10×18n.8 45˚ 90˚ 175 152 14n.4 210 200 10(10) 38.3
(41.3)		 15.3
080+090 45 70 100 111 13 6 M10×18n.8 45˚ 90˚ 175 152 14n.4 210 200 10(10) 38.3
(41.3)		 17.2
080(090)+110 50 85 115 131 13 6 M10×18n.8 45˚ 90˚ 230 170 14n.8 280 260 12 45.3 39
080(090)+130 60 100 120 140 13 6 M12×21n.8 45˚ 22.5˚ 255 180 16n.8 320 290 14 48.8 52.2
