관성질량 GD2

GD2은 Motor에 의해 구동되어 운동을 행하는 기계에는 반드시 검토해야할 중요한 사항입니다.
정지상태의 물체를 일정시간내에 일정속도로 가속할 때 무거운 물체이거나 회전축에서 반경이 크고 긴 물체는 커다란 회전력이 필요합니다.
이것은 그 형상과 질량에 따라 고유한 수치를 가지며 일반적으로 GD2(Fly Wheel효과)라 하고 물리적인 관성 Moment와 같은 의미입니다.

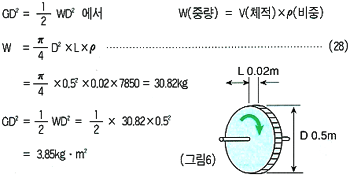

[GD2]을 구하는 계산 예

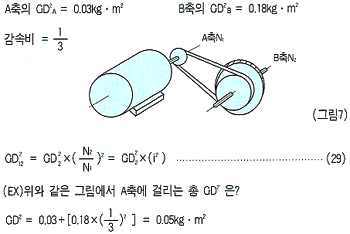

■ GD2의 변화

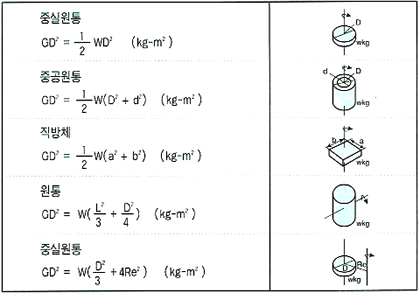

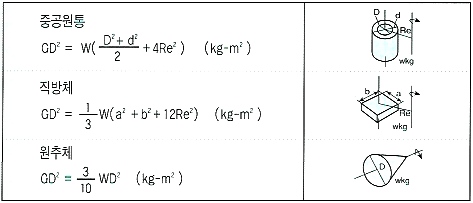

■ 회전체의 GD2

■ GD2 조건표 (길이 100mm에 대한 값)

직경D(㎜)	GD2(kgㆍ㎡)	직경D(㎜)	GD2(kgㆍ㎡)	직경D(㎜)	GD2(kgㆍ㎡)	직경D(㎜)	GD2(kgㆍ㎡)
5	0.00000031	140	0.1183	275	1.7621	410	8.7065
10	0.00000308	145	0.135	280	1.8938	415	9.1391
15	0.00001571	150	0.1560	285	2.0328	420	9.5875
20	0.00004930	155	0.1778	290	2.1792	425	10.0523
25	0.0001205	160	0.2019	295	2.3334	430	10.5338
30	0.0002496	162	0.2284	300	2.4957	435	11.0323
35	0.0004622	170	0.2573	305	2.6663	440	11.5484
40	0.0007888	175	0.2890	310	2.8455	445	12.0823
45	0.001264	180	0.3234	315	3.0336	450	12.6345
50	0.001926	185	0.3609	320	3.2308	455	13.2055
55	0.002820	190	0.4015	325	3.4375	460	13.7956
60	0.002993	195	0.4455	330	3.6540	465	14.4053
65	0.005500	200	0.4930	335	3.8005	470	15.0349
70	0.007398	205	0.5542	340	4.1174	475	15.6850
75	0.009749	210	0.5992	345	4.3650	480	16.3559
80	0.01262	215	0.6584	350	4.6236	485	17.0481
85	0.01608	220	0.7218	355	4.8935	490	17.7621
90	0.02022	225	0.7897	360	5.1751	495	18.4982
95	0.02510	230	0.8622	365	5.4687	500	19.2570
100	0.03081	235	0.9397	370	5.7745	600	39.7
105	0.03745	240	1.0222	375	6.0930	700	73.54
110	0.04511	245	1.1101	380	6.4246	800	125.5
115	0.05389	250	1.2036	385	6.7594	900	201.0
120	0.06389	255	1.3028	390	7.1280	1000	306.3
125	0.07522	260	1.4080	395	7.5006
130	0.08800	265	1.5195	400	7.8877
135	0.1023	270	1.6374	405	8.2895

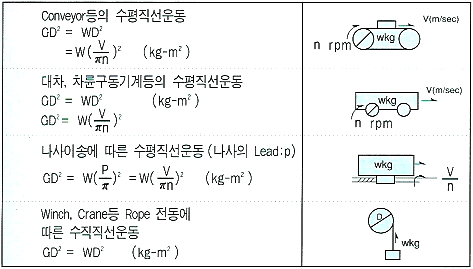

■ 직선운동의 경우 GD2
(그림9)

(그림9)

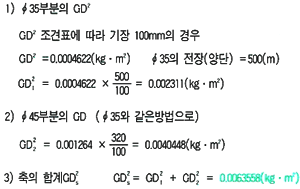

EX 11 축의 경우

(그림10)

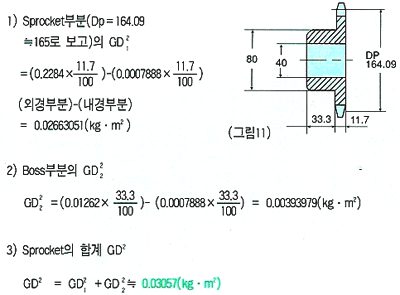

EX : 2 Sprocket의 경우
