동력전달장치감속기

1단 WORM WV형 TYPE

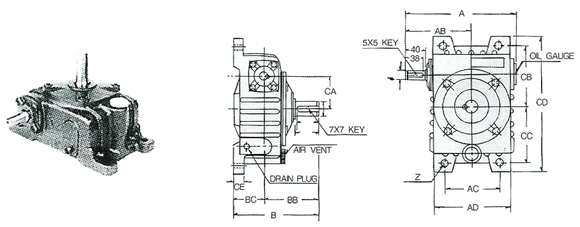

WV형 TYPE DIMENSIONS

형식	사용모타	A	AB	AC	AD	B	BB	BC	CA	CB	CC	CD	CE	Z	HS	LS	L1	L2	INPUT				PUTPUT
형식	사용모타	A	AB	AC	AD	B	BB	BC	CA	CB	CC	CD	CE	Z	HS	LS	L1	L2	U	T	Y1	V	S	W	Y2	X
50		180	105	90	120	150	100	50	50	102	93	220	14	11	30	40	28	38	15	5	5		20	5	5
60		210	12	100	135	165	109	56	60	120	105	260	15	11	40	45	38	40	18	5	5		25	7	7
70		237	140	120	170	187	120	67	70	140	125	298	23	15	40	50	38	45	20	5	5		28	7	7
80		257	156	140	180	208	133	75	80	155	135	335	23	15	50	58	48	55	22	5	5		32	10	8
100		313	185	180	225	243	150	93	100	180	155	388	30	15	55	65	50	60	28	7	7		38	10	8
120		382	225	220	280	295	190	105	120	215	185	445	30	18	65	85	60	80	30	7	7		45	12	8
130		406	240	245	290	320	205	115	130	225	195	482	30	18	70	90	65	85	35	10	8		50	12	8
140		440	260	240	312	335	215	120	140	245	200	513	33	18	75	95	70	90	38	10	8		60	15	10
155		475	280	260	335	373	245	128	155	260	215	510	37	20	85	110	80	100	42	12	8		70	18	12
175		548	325	320	376	412	262	150	175	293	267	516	39	20	85	110	80	105	48	12	8		75	20	13
200		670	370			495	320	175	200			598	32	22	100	125	95	115	55	15	10		80	20	13
225		730	375			525	335	190	225			664	35	27	95	140	90	135	55	15	10		80	20	13
250		810	420			560	360	200	250			739	35	27	110	155	100	145	60	15	10		90	24	16
300		955	495			645	410	235	270			868	42	30	125	170	120	165	70	18	21		95	24	16
350		1130	570			770	480	290	350			1020	50	43	145	190	140	185	80	20	12		115	32	18
400		1250	620			795	500	295	400			1202	30	43	150	200	145	195	85	24	16		130	35	22
450		1360	695			880	545	335	450			1316	36	43	180	205	175	200	85	24	16		140	35	22
500		1570	810			980	610	370	500			1470	40	48	205	240	200	235	95	24	16		170	42	26
