중공축 1단 WORM REDUCER

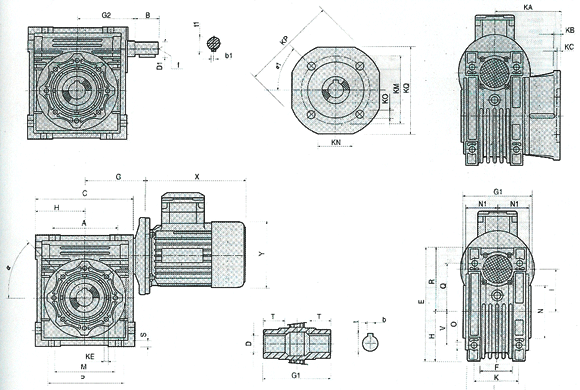

■ 외형도

■ DIMENSION
  A B C D(H7) D1(j6) E F G G1 G2 H I L M N(h8) N1 O P Q R S T
030 54 20 80 14 9 97 32 55 63 51 40 30 56 65 55 29 6.5 75 44 57 5.5 21
040 70 23 100 18(19) 11 121.5 43 70 78 60 50 40 71 75 60 36.5 6.5 87 55 71.5 6.5 26
050 80 30 120 25(24) 14 144 49 80 92 74 60 50 85 85 70 4305 8.5 100 64 84 7 30
063 100 40 144 25(28) 19 174 67 95 112 90 72 63 103 95 80 53 8.5 110 80 102 8 36
075 120 50 172 28(35) 24 205 72 112.5 120 105 86 75 112 115 95 57 11 140 93 119 10 40
090 140 50 206 35(38) 24 238 74 129.5 140 125 103 90 130 130 110 67 13 160 102 135 11 45
110 170 60 252.5 42 28 295 . 160 155 142 127.5 110 144 165 130 74 14 200 125 167.5 14 50
130 200 80 292.5 45 30 335 . 180 170 162 147.5 130 155 215 180 81 16 250 140 187.5 15 60
  V K KA KB KC KE α α1 KM KN(H8) KO KP KQ b b1 f t t1 kg
030 27 44 54.5 6 4 M6×11n.4 0˚ 90˚ 68 50 6.5n.4 80 70 5 3 . 16.3 10.2 1.2
040 35 60 67
(76.5)		 7(9) 4(5) M6×8n.4 45˚ 90˚ 87
(115)		 60
(95)		 9(9.5)n.4 110
(140)		 95(-) 6(6) 4 . 20.8
(21.8)		 12.5 2.3
050 40 70 90
(87.5)		 9(10) 5(5) M8×10n.4 45˚ 90˚ 90
(130)		 70
(110)		 11(9.5)n.4 125
(160)		 11(-) 8(8) 5 M6 28.3
(27.3)		 16.0 3.5
063 50 85 82
(99)		 10(11) 6(5) M8×14n.8 45˚ 90˚ 150
(165)		 115
(130)		 11(11)n.4 180
(200)		 142(-) 8(8) 6 M6 28.3
(31.3)		 1.5 6.2
075 60 90 111 10 6 M8×14n.8 45˚ 90˚ 165 130 14n.4 200 170 8(10) 8 M8 28.3
(38.3)		 27.0 9
090 70 100 111 13 6 M10×18n.8 45˚ 90˚ 175 152 14n.4 210 200 10(10) 8 M8 38.3
(41.3)		 27.0 13
110 85 115 131 15 6 M10×18n.8 45˚ 90˚ 230 170 14n.8 280 260 12 8 M10 45.3 31.0 35
130 100 120 140 15 6 M12×21n.8 45˚ 22.5˚ 255 180 16n.8 320 290 14 8 M10 48.3 33.0 48
