PIV 변속기

변속원리

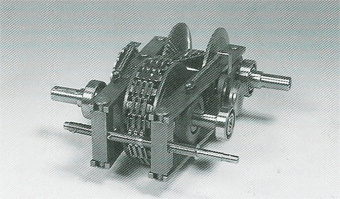

변속기의 기본구조는 정속회전하는 입력축에 대하여 일정한 범위에 두고 출력구의 회전을 자유로히 조절하여 필요한 지점에 둘 수 있으며 아래 그림은 그 작동상태를 표시한 것이다. 그러므로 본 변속기의 가장 중요한 배분은 2본의 축에 2개의 베벨디스크가 조립되어 평행을 이루고 있으며 아래 그림과 같이 특수한 스랏치 체인으로 연결됩니다.

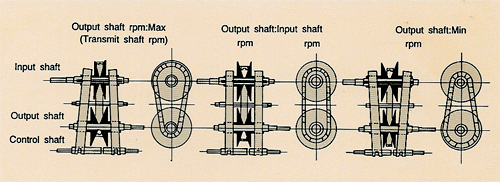

이를 조절축 L로 조절하게 되면 아래 그림과 같이 입력축 베벨디스크의 간격이 좁아지면, 출력축 베벨디스크 간격이 넓어지면서 회전이 빨라지게 되어 있습니다. 또한 반대 R로 돌리게 되면 베벨디스크가 반대작용을 하게되어 출력구 회전이 느려지므로 무안변속 운동 합니다.
