  • 동력전달장치감속기

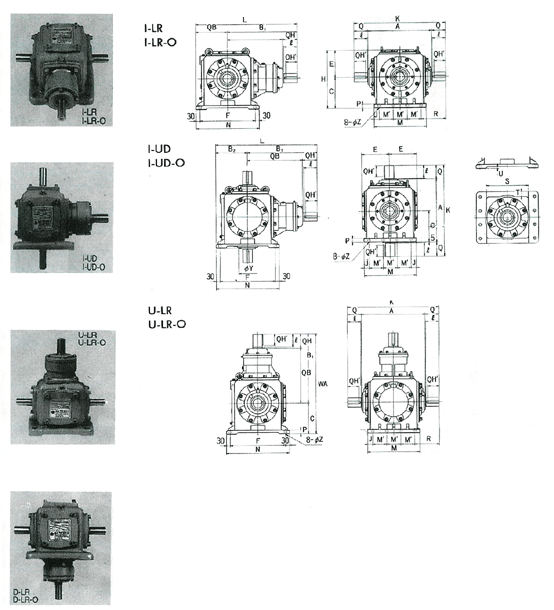

분해도(SHS 20M, SHS25M, SHS20B20, SHS 25B20)


형 변 A B1 B2 C E F M1 H J K L M N P Q QA QB QH QH1
SHS 20M(20B) 501 545 245 245 217 430 110 462 40 720 790 410 490 32 109.5 300 490 115 90
SHS 25M(25B) 591 660 290 290 255 520 130 545 45 860 950 480 580 35 134.5 370 520 140 105

형 변 R WA WB X Y Z S T U 토르크축 크로스축 GD2(kgf-m2) 중량
축 L 키 축 L 키
SHS 20M(20B) 195 790 762 280 120 21 330 42.5 15 72 105 20X13 72 105 20X13 1.02(0.305) 286
SHS 25M(25B) 235 950 915 300 135 25 400 42.5 15 85 130 24X16 85 130 24X16 2.93(0.866) 470
