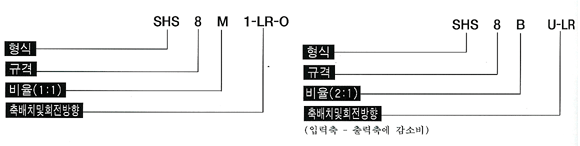

형식표시

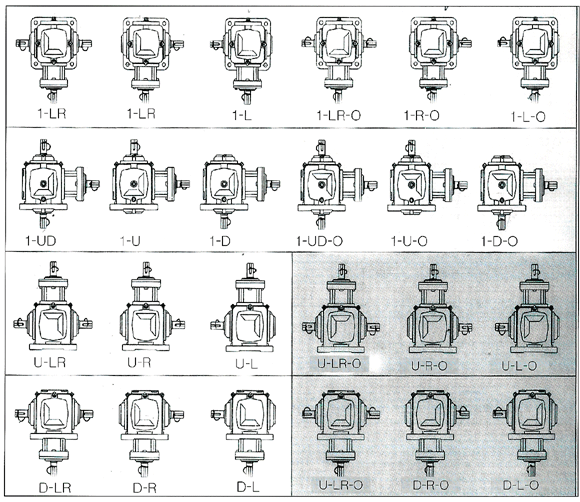

카다로그에 기재된 전동능력표는 전부 사용계수를 1.0으로 한경각 size에 대해서 아래 도면처럼 24EA(형식) 가각 다른 축배치의 제품을 표준화 하였습니다.
화살표시는 각축의 회전 개폐를 표시한 곳으로 회전방향을 결정하지는 않습니다.
정륜 역륜도 가능합니다.
입력은 레디알축 크로스축 어디에 사용해도 지장없음
(속비1:1)이외에는 레디알로부터 크로스는 감속비임
축배치는 양축의 회전개폐 순간에 풀리지 않도록 특히 주의 하여 주십시오.
