VIBRATOR 구조도 및 가진력조정방법

VIBRATOR 구조도

가진력 조정방법

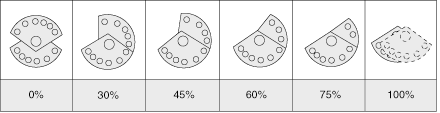

	진동 웨이트 카바를 먼저 해체한다 진동 웨이트는 한쪽에 2개씩 부착되어 있으며 기체내측 것이 고정웨이트이고 외측것이 조정웨이트이다. 고정 웨이트를 중심으로 조정 웨이트를 기준면이 고정웨이트 100%방향으로 이동될수록 진동 가진력이 강하여 지며 그 반대 0% 방향으로 이동하면 진동 가진력이 약해진다.

Vibrating Force

		Rotor shaft의 회전폭에 취부한 언바란스웨이트를 회전시켜,
		그의 원심력을 VIBRATION으로 사용한 기기이므로, 진동력(F)의 수치는 다음과 같다.

F=(w/g)r ×2ㅠN/60

F : 진동력(kg)
N : 회전수(rpm)
w : 언바란스웨이트의 중량(kg)
r : 中心으로부터 重心까지의 거리(m)
g : 중력의 가속도 9.8m/sec2

회전수 N=P｛극수(pole)｝/ 120.f｛주파수(Hz)｝
