보스 & 샤프트

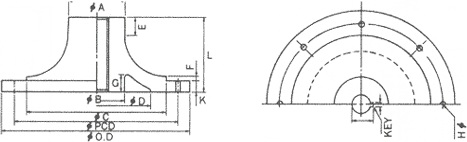

S.S Φ 250 ~ Φ600

	∮A	∮B	∮C	∮D	∮E	∮PCD	∮O.D	L	K	F	G	H
250 300 350 400 450 500 600	90 100 110 120 130 150 200	90 100 110 120 130 150 200	180 220 250 300 350 400 450	142 180 210 240 270 290 360	25 22 45 35 35 53 50	215 250 300 350 400 450 530	250 300 350 400 450 500 600	90 110 140 145 155 190 200	15 17 18 20 21 23 26	6 6 6 9 9 9 12	15 25 25 28 45 45 55	8-12.7 10-12.7 10-12.7 10-15.8 14-15.8 14-15.8 18-15.8

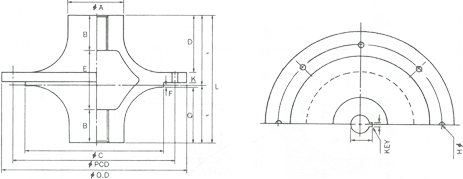

D.S Φ 230 ~ Φ 450

	A	B	C	PCD	O.D	L	D	G	E	K	F	H
230 260 280 300 320 350 380 400 420 450	115 120 125 130 135 140 150 160 175 190	42.5 50 50 60 60 60 65 70 70 75	160 180 200 220 235 250 275 300 325 350	195 220 240 260 280 300 325 350 375 400	230 260 280 300 320 350 380 400 420 450	160 170 175 180 185 190 205 220 235 250	63 67 68.5 70 72.5 74 79.5 85.5 91.5 98	75 82 84.5 87 89.5 92 98.5 105.5 112.5 120	75 70 75 60 65 70 75 80 98 100	15.5 16 17 18 18 19 20 21 22 23	4 5 5 5 5 5 7 8 9 9	8-12.7 8-12.7 8-12.7 10-12.7 10-12.7 10-12.7 10-12.7 10-15.8 10-15.8 10-15.8
