만능 휴대용 윈치 |
|
세계는 지금
폴리맨 1대가 어떻게 윈치,호이스트, 리프트, 케이블-카 등의 모든기능을 가지고 잇는지를 묻고 있습니다. |
 |
 |
 |

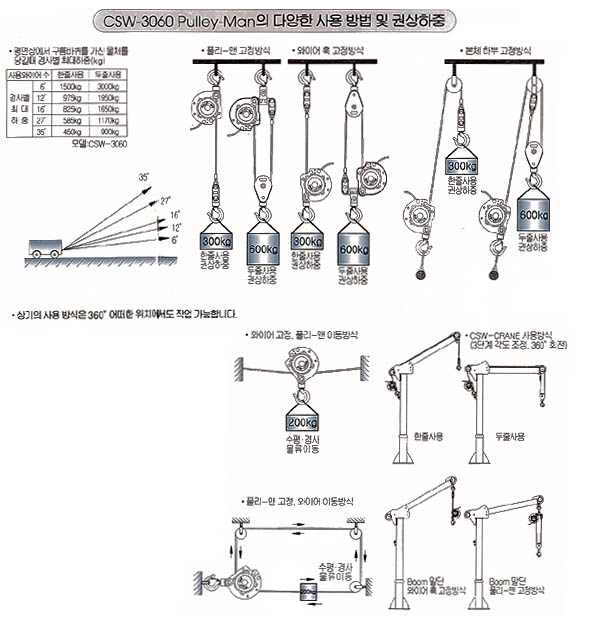

풀리-맨
고정방식
DC12V Motor/한줄사용 |

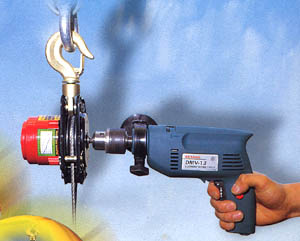

풀리-맨
고정방식
핸드드릴/두줄사용 |
와이어
훅 고정방식
핸드드릴/두줄사용(하중물 실중량 442kg) |
|
|
특 징
- 무고장 자동브레이크 기능(세계 신기술)
- 작업거리-무한대(세계 신기술)
- 작업조건-무제한(세계 신기술)
- 초경량/초소형(3.5kg)
- 와이어탈착 방식
- 수직/수평/경사/본체고정,와이어 훅 고정 양방향 사용
- 운반기능: 와이어 고정⇒Pulley-Man 이동
- Pulley-Man고정⇒와이어 이동
- AC220V/DC12V/AIR MOTOR/ENGINE 등의, 다양한 동력선택
|
|
용 도
- 건설, 토목 현장 작업용
- 철구조물조립,해체 작업용
- 대형플랜트, 조선소 작업용
- 기계조립, 금형작업용
- 광산 항내외 작업용
- 고층, 지하, 해저 중,물 작업용
- 농업, 어업, 축산업의 운반,하역 작업용
- 계곡, 도강, 비닐하우스, 과수원 등의 수평,경사 물류운반 케이블-카 작업용
- 고층 화재 인명구조 및 등반 재난 구조용
- 소형 선박 육지 대피 장비용
- 전기공사, 통신공사 작업용
- 간판, 철탑 등의 시설,유지,보수 작업용
- 조경, 석물 등의 작업용
- 고층건물 청소,중량물 작업용
- 차량장착,휴대용(트럭, 승용차, 경운기, 크레인, 특장차 등)
- 엘리베이터 설치,유지보수 작업용
- 군수 장비용(군함, 헬기, 작전용등)
|
|
|
 |
3.5kg 초경량 csw-3060
600kg을 들고, 3ton을 당긴다!
풀리-맨은 독일, 미국, 일본, 호주 등 세계 60여개국 700여 업체로부터 인콰이어리
및 주문을 받고 있습니다. Pulley-Man은 세계 최초로 발명된 무고장 자동 브레이크
감속기와 작업거리 무한대를 실현시킨 신기능 풀리를 장착하고 있습니다.
|
|
|

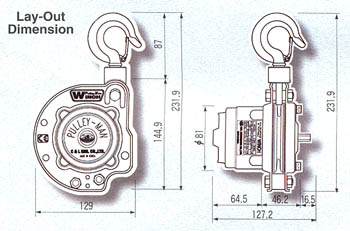

LAY-OUT Dimension

|
|
| |
 |
| |
표준 사양 |
 |
모델
CSW-3060 |
용도별
최대 하중
(kg) |
사용와이어 |
권상 하중 |
평면상에서 구름바퀴를 가진 물체를 당길 때 경사별 최대하중(kg) |
6° |
12° |
16° |
27° |
35° |
한줄사용 |
300kg |
1500 |
975 |
825 |
585 |
450 |
두줄사용 |
600kg |
3000 |
1950 |
1650 |
1170 |
900 |
작업거리 |
∽ (와이어 로프 길이 만큼 사용 가능) |
작업속도(m/min) |
한줄사용 |
10.3(무부하) 3.75(최대부하) |
두줄사용 |
5.1(무부하) 1.85(최대부하) |
중량(kg) |
3.5 |
와이어 로프 |
직경(mm) |
4.76 항공기용 와이어 로프(7×19) |
표준사양 |
와이어 로프 12m, 소켓, 훅, 앤드 스토퍼 |
중량(kg) |
1.6 |
두줄사용시
부품 |
표준사양 |
두줄용 훅커버, 시브(도르레) |
중량(kg) |
0.85 |

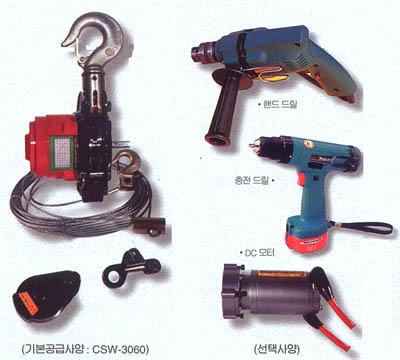

선택사양 |
입력측
사용동력 |
핸드드릴 |
220V/단상, 550W, 3000rpm(Max), 정역기능 |
DC모터 |
DC12V, 3000rpm(Max) |
|
|
| |
 |
모터
타입 |
사양/모델명 |
YU-8F03 |
YU-8F05 |
YU-8F10 |
권상하중(kg) |
330 |
500 |
1000 |
모터 |
220V/380V
3상, 4극, 60Hz |
220V/380V
3상, 4극, 60Hz |
220V/380V
3상, 4극, 60Hz |
작업속도(m/min) |
8.2 |
9.2 |
9 |
크기(mm)
가로×세로×높이 |
230×300×365 |
250×374×393 |
360×480×525 |
와이어 로프 직경(mm) |
ø4.76항공기용 (7×19) |
ø6.35항공기용 (7×19) |
ø8항공기용 (7×19) |
연속운전시간 |
1시간이내 |
1시간이내 |
1시간이내 |
작업거리 |
∽ (와이어 로프 길이 만큼 사용 가능) |
중량(kg) |
25.5 |
43 |
68 |
|
|
| |
 |
엔진
타입 |
사양/모델명 |
YU-8E-R |
YU-10E-R |
YU-12E-R |
권상하중(kg) |
300 |
500 |
1000 |
엔진배기량(cc) |
62 |
93 |
120 |
작업속도(m/min) |
20 |
15 |
10 |
크기(mm)
가로×세로×높이 |
680×320×420 |
720×520×490 |
900×540×580 |
와이어 로프 직경(mm) |
ø6.35항공기용 (7×19) |
ø8항공기용 (7×19) |
ø10항공기용 (7×19) |
작업거리 |
∽ (와이어 로프 길이 만큼 사용 가능) |
중량(kg) |
38 |
75 |
116 |
|
|
| |
| |
