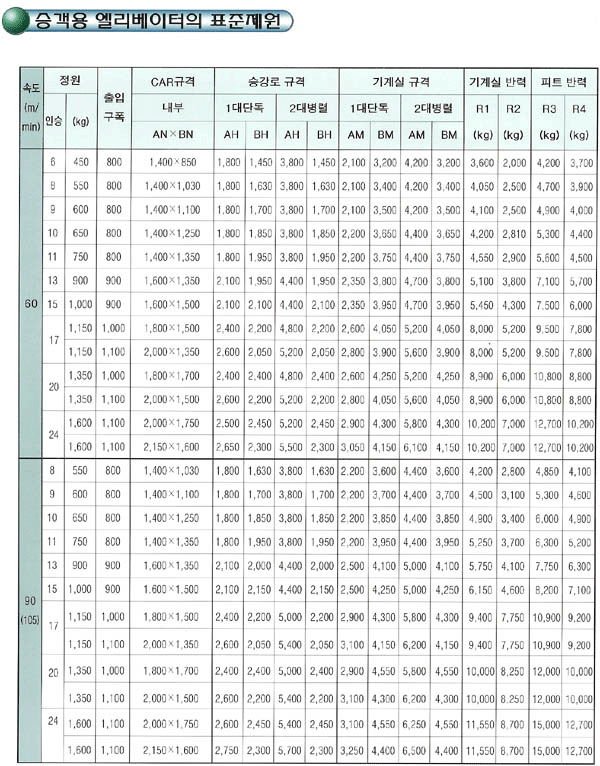

  • 엘리베이터인승용 엘리베이터

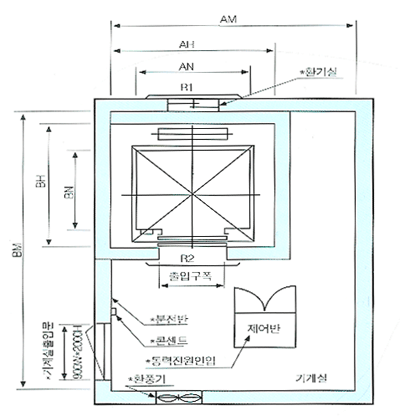

승강로 및 기계실 평면도(1대단독)

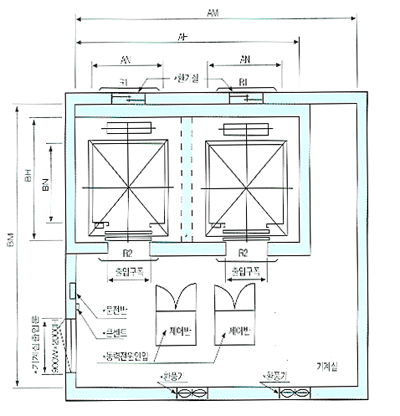

승강로 및 기계실 평면도(2대병렬)

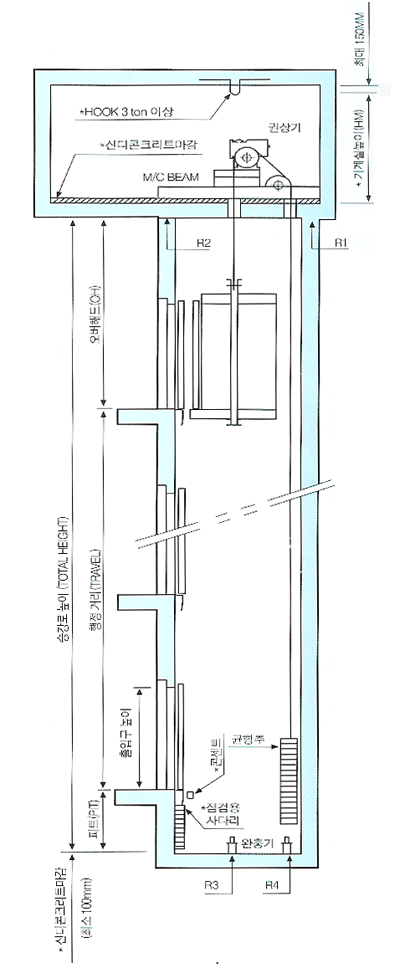

승강로 단면도

장애인용 엘리베이터

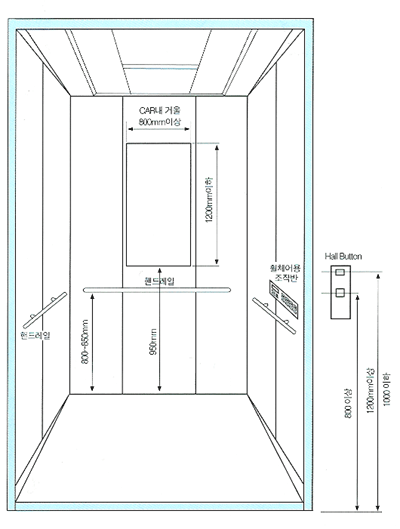

장애인용 엘리베이터 구조 및 법적 제원
등 뒤로 볼수있는 내부 거울을 휠체어의 눈높이에 부착
(Car 바닥 면적이 1.4m X 1.4m 미만이 경우 적용)

안심하고 타고 내릴 수 있는 출입구 전자 장치
(비접촉 장치만 있을시 바닥에서 0.3m X 1.4m 사이에 무물체 감지 기능 필요)

앉아서도 손이 닿는 높이에 호출버튼 부착

휠체어에 앉은 채로 조작하는 Car조직반
(Car바닥 면적이 1.4m X 1.4m 미만일 경우 승강장에서 우측 1개소에 적용해야하며, Car 바닥 면적이 1.4m X 1.4m 이상일 경우에는 승강장 에서 좌측에만 1개소 적용도 가능함)

내부에 안전 손잡이 부착

도중에 멈추면 가장 가까운 층에 내려주는 세이프티 드라이브 (Safety Drive)

각 층의 승강장에는 엘리베이터의 도착여부를 표시하는 점멸등 및 음향 신호장치를 설치

Car내 조작반 및 통화장치와 승강장의 호출버튼에 점자표시

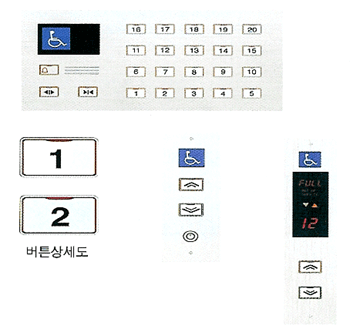

전용조작반

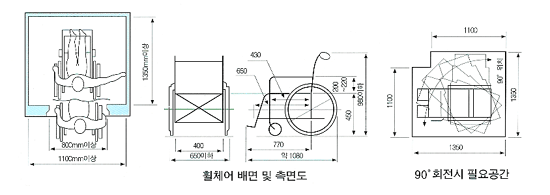

휠체어 참고자료
