• 동력전달장치CAM CLUTCH

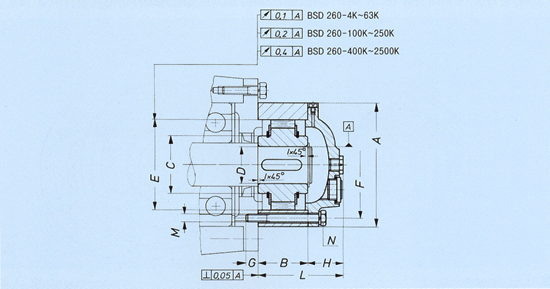

BSD260-K Series

사 양

Dimensions-mm

Model Max. Torque (kgf-m) Max. Overrunning (rpm) Stock Bore Size A C E F B G H I L No. of Holes (N-M) Oil (cm³) Weight (kgf) BSD 260 Standard bore Max. bore -4K 26 3800 16 16 67 25 47 56 34 10 19 1.0 53 4-M5 10 1.2 -6.3K 54 2550 20 20 80 30 55 68 38 11 24 1.0 62 4-M5 12 1.6 -10K 90 2400 25 25 95 40 68 82 42 12 31 1.0 73 6-M5 17 2.3 -16K 100 2200 28 30 105 45 75 90 42 12 32 1.0 74 6-M6 22 3.6 -25K 220 2000 35 40 125 55 90 107 52 12 33 1.0 85 6-M6 35 4.9 -40K 240 1750 40 45 135 60 95 115 52 14 37 1.0 89 6-M8 45 6.6 -63K 340 1450 45 50 150 70 110 130 60 16 42 1.0 102 6-M10 65 8.0 -100K 640 1200 55 60 180 85 130 155 74 22 50 1.0 124 6-M10 125 14.5 -160K 880 1000 70 75 210 100 150 180 76 26 54 1.0 130 6-M12 170 21 -250K 1520 850 80 90 245 120 180 214 85 28 65 1.0 150 8-M12 290 33 -400K 2160 720 95 100 280 140 210 245 100 29 71 1.5 171 8-M16 440 49 -630K 3720 650 110 130 320 160 240 280 115 33 90 1.5 205 8-M20 610 81 -1000K 6400 560 130 140 370 180 280 325 140 38 94 1.5 234 8-M20 780 127 -1600K 9200 480 140 150 410 200 310 360 160 38 108 2.0 268 8-M24 850 182 -2500K 13000 400 160 160 460 220 340 400 180 45 109 2.0 289 8-M30 1,300 272

특 징 1. 오일윤활 2. 일반적으로 감속기에 부착되어 오버러닝 용도로 사용됩니다. 3. 가능한 표준 Bore Size를 적용하여야 합니다. 4. 키홈 치수는 DIN규격 DIN6885 Sheet 1에 의거합니다.

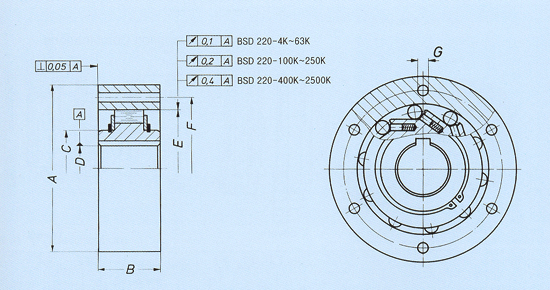

BSD220-K Series

사 양

Dimensions-mm

Model Max Torque (kgf-m) Max. Overrunning (rpm) Stock Bore Size A C E F B No. of Holes (N-G) Weight (kgf) BSD 220 Inner Race Outer Race Stamdard bore Max. bore -4K 26 3800 7000 16 16 67 25 47 56 34 4-Ø5.5 0.9 -6.3K 54 2400 4800 20 20 80 30 55 68 38 4-Ø5.5 1.2 -10K 90 1700 3500 25 25 95 40 68 82 42 6-Ø5.5 1.7 -16K 100 1400 3000 28 30 105 45 75 90 42 6-Ø6.6 2.8 -25K 220 1250 2500 35 40 125 55 90 107 52 6-Ø6.6 3.6 -40K 240 1100 2000 40 45 135 60 95 115 52 6-Ø9 5.1 -63K 340 960 1700 45 50 150 70 110 130 60 6-Ø11 5.8 -100K 640 840 1500 55 60 180 85 130 155 74 6-Ø11 12 -160K 880 745 1300 70 75 210 100 150 180 76 6-Ø14 17 -250K 1520 635 1150 80 90 245 120 180 214 85 8-Ø14 27 -400K 2160 550 1000 95 100 280 140 210 245 100 8-Ø18 37 -630K 3720 480 900 110 130 320 160 240 280 115 8-Ø22 58 -1000K 6400 420 800 130 140 370 180 280 325 140 8-Ø22 88 -1600K 9200 360 700 140 150 410 200 310 360 160 8-Ø26 128 -2500K 13000 320 650 160 160 460 220 340 400 180 8-Ø33 190 -4000K 22200 150 200 210 210 560 300 440 500 180 12-Ø33 280 -6300K 37000 100 150 230 230 680 330 520 605 230 16-Ø33 420

특 징 1. 오일윤활 2. 일반적으로 감속기에 부착되어 오버러닝 용도로 사용됩니다. 3. 가능한 표준 Bore Size를 적용하여야 합니다. 4. 키홈 치수는 DIN규격 DIN6885 Sheet 1에 의거합니다.
