• 동력전달장치CAM CLUTCH

MX-K Series 인덱싱

사 양

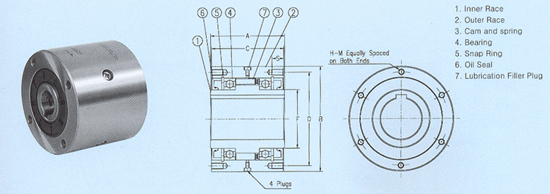

Dimensions-mm

Model Max. Torque (kgf-m) Max. Indexing (cycle /min) Stock Bore Size A B (h7) C D F S H-M No. of Tapped holes Dia×Pitch Lubric- ation Filler Plug Dia×Pitch GD2 Over- running Drag (kgf-m) Oil (CC) Weight (kgf) Dia (H7) Key way Inner Race (kgf-m2) MX 22K 8 1,200 22 6×2.8 80 95 77 80 35 16 4×M8×1.25 M6×1.0 0.0006 0.048 80 3.3 MX 35K 24 1,200 35 10×3.3 90 125 87 110 50 16 4×M8×1.25 M6×1.0 0.0025 0.139 110 5.2 MX 50K 45 1,200 50 14×3.8 100 125 97 140 70 16 6×M8×1.25 M8×1.25 0.011 0.273 190 10.2 MX 70K 80 1,200 70 20×4.9 127 200 124 180 100 20 6×M10×1.5 M8×1.25 0.052 0.525 340 21.3

특 징 1. 인덱싱 전용 2. 설치시, 플리, 기어, 토르크암의 허브 내경에 크러치를 끼우고 고압볼트로 확실히 고정 시킵니다. 3. 축과 내륜과의 맞물림은 최대 끼워맞춤 공차 0.025mm까지 해야합니다. 4. 정확한 인덱싱 실행을 위해서는 브레이크장치와 역전방지장치인 크러치가 필요합니다.
