• 동력전달장치CAM CLUTCH

MZ-K Series 다목적용

사 양

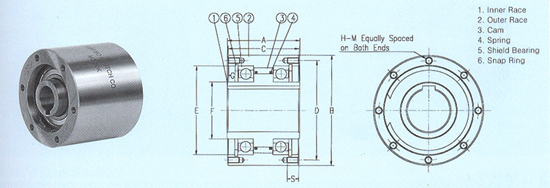

Dimensions-mm

Model Max. Torque (kgf-m) Nominal Over-running Drag (kgf-m) Max. Overrunning (rpm) Max. Indexing (cycle /min) Stock Bore Size A B C D E F G H-M No. of Tapped Holes ×Dia×Pitch S Weight (kgf) Inner Race Outer Race Dia (H7) Key way MZ 20K 33 0.03 1,600 700 150 20 6×2.8 67 80 65 68 55 30 7.6 6×M6×1.0 13 2.0 MZ 30K 75 0.04 1,500 500 150 30 10×3.3 82 100 80 88 75 45 8.9 6×M8×1.25 16 3.7 MZ 45K 165 0.07 1,400 300 150 45 14×3.8 92 125 90 110 95 60 8.4 8×M8×1.25 16 6.2 MZ 60K 215 0.10 1,200 250 150 60 18×4.4 102 155 100 140 125 80 9.1 8×M8×1.25 16 10.2 MZ 70K 310 0.13 1,100 250 150 70 20×4.9 105 175 103 162 145 95 8.6 8×M8×1.25 20 13.2

특 징 1. MZ-K Series는 베아링이 장착되어 있으며, 그리스로 윤활된다. 2. 크러치 외륜에 풀리, 기어 또는 스프라켓의 장착시, 고압볼트로 고정시킨다. 3. 샤프트 끝에 end plate를 크러치에 고정시킨다. 4. 외기 온도 범위는 -5℃~40℃에서 사용된다.
