• 동력전달장치CAM CLUTCH

NFS-CK Series 내륜 고속 다목적용

사 양

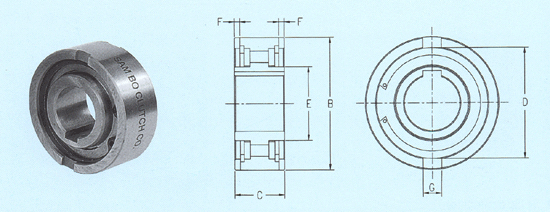

Dimensions-mm

Model Max. Torque (kgf·m) Max. Overrunning (RPM) Dimensions Weight (g) Inner Race Outer Race A (H7) B C D E F G Grease Oil Grease Oil NFS- 8CK 1.3 2900 5000 3450 6000 8 35 13 27 19 1 4 90 NFS-12CK 1.3 2900 5000 3450 6000 12 35 13 27 19 1 4 90 NFS-15CK 4.5 2400 4500 3100 5400 15 42 18 36 24 1 5 90 NFS-17CK 4.5 2400 4500 3100 5400 17 47 19 36 26 2 5 90 NFS-20CK 11 1900 3000 2250 3600 20 52 21 44 30 2 6 230 NFS-25CK 17.5 1400 2200 1650 2600 25 62 24 52 37 2 8 360 NFS-30CK 26.4 1250 1800 1500 2100 30 72 27 60 40 3 10 590 NFS-35CK 33.4 1100 1600 1300 1950 35 80 31 70 48 4 12 680 NFS-40CK 51.7 900 1250 1050 1500 40 90 33 78 55 4 12 910 NFS-45CK 73 840 1100 1000 1300 45 100 36 85 59 4 14 1220 NFS-50CK 103.4 660 850 800 1000 50 110 40 92 65 5 14 1720 NFS-60CK 142.9 550 700 650 840 60 130 46 110 84 6 18 2810

특 징 1. Cam Type 크러치임 2. 미터법에 의한 단렬 볼레바잉(63계열)과 같은 직경임. 3. 내, 외륜사이의 동심성을 확실하게 해주는 베어링 지주가 있어야 한다. 4. 가동전에 윤활유를 주입해야한다.
