• 동력전달장치CAM CLUTCH

LD-K Series 경하중, 저속용

사 양

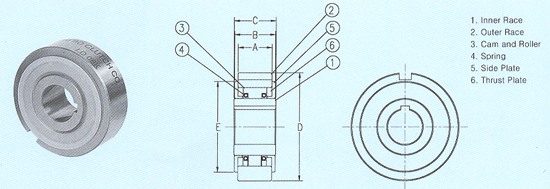

Dimensions-mm

Model No. Max Torque (kgf-m) Norminal Over- running Drag (kgf-m) Max . Over- running (rpm) Inner Race Max. Indexing (cycle/ min) Max. Radial Load When Over- running (kgf) Stock Bore Size A B  C D E Outer Race Keyway Weight (kgf) Dia. (H7) Key way LD 04K 0.6 0.02 300 100 20 10 4×1.5 19.5 23.9 24 47  -0.014 -0.039 40 5×3 0.25 LD 05K 1.0 0.03 300 100 30 14 5×2 19.5 23.9 24 52 -0.017 -0.042 45 5×3 0.30 LD 06K 2.0 0.03 200 100 50 20 5×2 19.5 23.9 24 62 -0.017 -0.042 52 7×4 0.40 LD 07K 3.0 0.04 200 100 70 25 7×3 19.5 23.9 24 72 -0.017 -0.042 62 7×4 0.55 LD 08K 5.0 0.05 200 100 80 30 7×3 19.5 23.9 24 80 -0.017 -0.042 70 10×4.5 0.65

특 징

1. 캠 크러치 외륜의 좌.우 이탈을 막는 plate를 반드시 준비설치한다. 2. 크러치에 트러스트 하중을 가하지 말아야 한다. 3. 풀리, 스프라켓 등의 내경치수는 H6혹은 H7 공차가 되어야 한다.
