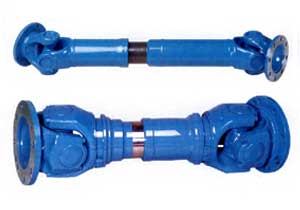

동력전달장치Universal Joint

특징 (Distinctive)

일명 후크조인트(Hooks Jiont)라고도 하며 Type에 따라 상당히 큰 편각, 편심, 축유동을 허용한다.
최대허용각도는 35°로 1회전시마다 4회의 각속도 변화가 있으며 허용각도가 클수록 동력손실은 크다.
용도는 일반 Coupling으로서는 편심, 편각, 축유동 등을 수용할 수 없는 곳에 사용되며 각종 중장비 또 는 각도변화가 큰 압연기 Line 및 제지기나 산업기계 등에 널리 사용된다.

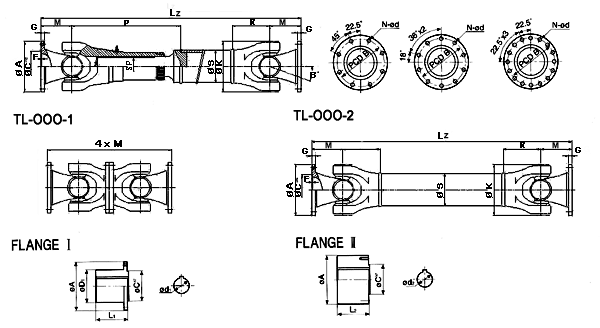

TL Series - 1~900kgf.m

Universal Joint Size

TL-58

TL-65

TL-75

TL-90

TL-100

TL-120

TL-150

TL-160

TL-180

TL-200

TL-225

DIN

373.20

273.30

287.00

287.10

287.20

287.30

287.40

허용

토오크

TDW

kg/m

150

350

520

900

kg/m

125

185

480

670

1170

허용작동각

Dimensions

β°

30°

25°

20°

22°

ØA

100

120

150

160

180

200

225

P.C.D.B

74.5

101.5

130

140

155.5

175

196

ØC	H7

100

110

125

140

1.5

2.5

2..5

2.5

3.5

4.5

5.5

8.5

35.5

116

108

127

142

169

180

300

355

450

42.5

102

115

63.5

ØS

50.8

63.5

76.3

101.6

120

ØK

115

142

182

185

205

Ød

Spline

Stroke

Flange

Ⅰ

Ød1

100

ØD1

105

110

125

130

160

110

125

140

160

Ⅱ

Ød2

110

120

135

110

140

160

180

220

Bolt

SizexL

M5x14L

M6x18L

M6x20L

M8x25L

M10x30L

M12x40L

M14x45L

M16x50L

Joint

최소길이

Lz(min)

250

310

375

410

500

580

600

660

730

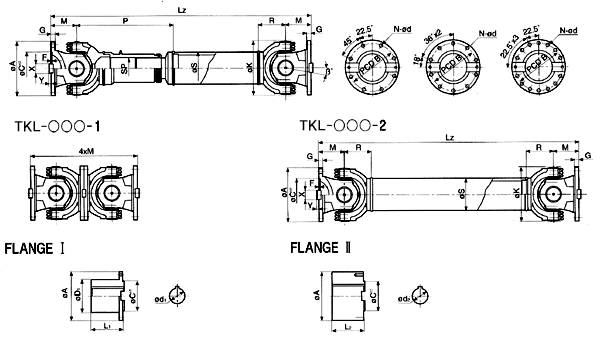

TKL Series 1,250~10,000 kgf.m

Small Universal Joint

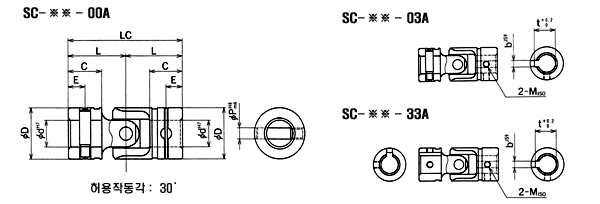

SC-TYPE (JIS B1454 C형)

Universal Joint Size

TKL-200

TKL-225

TKL-250

TKL-285

TKL-315

TKL-350

TKL-390

TKL-435

DIN

190.50

190.55

190.60

190.65

190.70

190.75

190.80

허용

토오크

TDW

kgf·m

1,250

1,750

2,650

3,750

5,350

7,300

10,000

kgf·m

1,800

2,500

3,700

5,200

7,200

9,400

13,600

허위작동각

β°

15°

Dimensions

ØA

200

225

250

285

315

350

390

435

P.C.D.B

172

196

218

245

280

310

345

385

ØC	H7

140

175

220

250

280

130

135

150

170

185

205

235

385

420

498

590

650

703

740

175

190

210

240

260

300

330

105

115

130

150

170

185

209

ØS

162

178

212

240

254

296

318

ØK

225

250

285

315

350

390

435

Ød

Lz(min)

965

1035

1180

1375

1485

1620

1795

Spline Stroke

120

135

150

170

FlangeⅠ

Ød1

100

110

120

130

140

150

ØD1

130

160

180

200

215

240

270

300

105

135

150

165

180

195

210

225

Bolt

SizexL

M16x55L

M18x60L

M20x70L

M22x75L

M22x80L

M24x90L

M27x100L

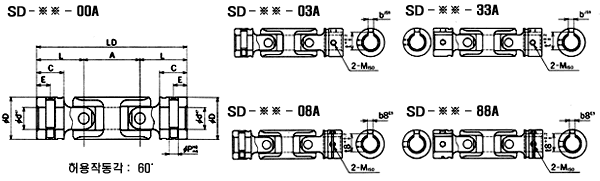

SD-TYPE (JIS B1454 CC형)

SIZE	d	D	LC	L	C	E	P	b	t	b8	t8	M	LD	A	SC-TYPE			SD-TYPE
SIZE	d	D	LC	L	C	E	P	b	t	b8	t8	M	LD	A	허용 회전수(rpm)	허용 토오크(N.m)	중량(g)	허용 회전수(rpm)	허용 토오크(N.m)	중량(g)
06	6	12	31	15.5	9	4.5	3	-	-	-	-	3	49.5	18.5	2,500	5.3	15	2,500	3.96	30
08	8	15	36	18	10	5	3.5	-	-	-	-	3	58	22	2,200	11.6	30	2,200	8.58	50
10	10	19	42	21	12	6	4.5	3	11.4	4	11.5	5	67.5	25.5	2,000	27.4	55	2,200	20.1	95
12	12	23	52	26	15	7.5	5	4	13.8	4	13.5	5	83	31	1,800	46	110	1,800	33	180
14	14	26	59	29.5	17	8.5	5.8	5	16.3	5	16	6	94.5	35.5	1,600	66	155	1,600	46	250
16	16	30	74	37	22	11	6.5	5	18.3	5	18	6	117.5	43.5	1,400	102	260	1,400	76	410
18	18	33	81	40.5	23.5	11.75	7	6	20.8	5	20	6	129	48	1,200	132	345	1,200	96	550
20	20	36	87	43.5	25	12.5	8	6	22.8	5	22	6	139	52	1,000	175	465	1,000	129	690
22	22	40	94	47	27	13.5	9	6	24.8	7	25	6	150	56	900	251	630	900	185	940
25	25	44	105	52.5	30	15	10	8	28.3	7	28	8	168	63	800	330	790	800	248	1,240
30	30	51	122	61	35	17.5	11.5	8	33.3	7	33	8	195	73	700	495	1,160	700	363	1,775
35	35	59	140	70	40	20	13	10	38.3	10	38.5	10	224	84	600	792	2,255	600	594	3,180
40	40	67	157	78.5	45	22.5	14.5	12	43.3	10	43.5	10	251	94	500	1,188	2,730	500	891	4,150
45	45	75	176	88	50	25	16	14	48.8	12	48.5	10	282	106	400	1,584	4,350	400	1,155	6,225
50	50	83	191	95.5	55	27.5	17.5	14	53.8	12	53.5	10	304	113	300	1,914	5,200	300	1,419	7,750
