  • 동력전달장치체인

아타치먼트 (전 시리즈 공통)치수

◎ A-1, K-1 아타치먼트
(단위 : mm)
체인번호 P S C 2C X 2X N T O 사용
보울트		 1개당
부가중당
(kg)
체인번호 로울러
형식
RF 03075
RF 03100		 R.F.S
R.F.S		 75
100		 20 30 60 46 92 55
65		 3.2 10 M8 0.05
0.06
RF 430 R.S 101.6 22 40 80 54 108 70 4.8<5.0> 12 M10 0.11
RF 05075
RF 05100
RF 05150		 S
R.F.S
R.S.S		 75
100
150		 22 35 70 52 104 55
65
85		 4.5 10 M8 0.03
0.08
0.10
RF 204 S 66.27 24 45 90 59 118 35 6.3<6.0> 12 M10 0.08
RF 450 R.F.S.M 101.6 28 50 100 64 128 70 6.3<6.0> 12 M10 0.18
RF 08150 R.F.S.M 150 28 50 100 64 128 70 6.3<6.0> 12 M10 0.22
RF 650 R.F.S.M 152.4 32 50 100 64 128 70 6.3<6.0> 12 M10 0.22
RF 10100
RF 10150		 R.S.M
R.F.S.M 		100
150		 28 50 100 65 130 70
90		 6.3<6.0> 12 M10 0.16
0.20
RF 214 R.S.M 101.6 35 55 110 73 146 80 7.9 15 M12 0.28
RF 6205 R.F.S.M 152.4 38 60 120 79 158 100 7.9 15 M12 0.37
RF 12200
RF 12250		 R.F.S.M
R.F.S.M 		200
250		 38 60 120 79 158 120
165 		7.9 15 M12 0.45
0.65
RF 212 R.S.M 152.4 45 65 130 83 166 100 9.5<10.0> 15 M12 0.49
RF 17200
RF 17250		 R.F.S.M
R.F.S.M		 200
250		 45 75 150 98 196 120
165		 9.5<10.0> 15 M12 0.66
0.79



◎ A-2, K-2 아타치먼트
(단위 : mm)
체인번호 P S C 2C X 2X N K T O 사용
보울트		 1개당
부가중당
(kg)
체인번호 로울러
형식
RF 03075
RF 03100		 R.F.S
R.F.S		 75
100		 20 30 60 46 92 55
65		 30
40 		3.2 10 M8 0.05
0.06
RF 430 R.S 101.6 22 40 80 54 108 70 40 4.8<5.0> 12 M10 0.11
RF 05075
RF 05100
RF 05150		 S
R.F.S
R.S.S		 75
100
150		 22 35 70 52 104 55
65
85		 30
40
60 		4.5 10 M8 0.03
0.08
0.10
RF 450 R.F.S.M 101.6 28 50 100 64 128 70 40 6.3<6.0> 12 M10 0.18
RF 08150 R.F.S.M 150 28 50 100 64 128 70 60 6.3<6.0> 12 M10 0.22
RF 650 R.F.S.M 152.4 32 50 100 64 128 70 60 6.3<6.0> 12 M10 0.22
RF 10100
RF 10150		 R.S.M
R.F.S.M 		100
150		 28 50 100 65 130 70
90		 40
60 		6.3<6.0> 12 M10 0.16
0.20
RF 214 R.S.M 101.6 35 55 110 73 146 80 40 7.9 15 M12 0.28
RF 6205 R.F.S.M 152.4 38 60 120 79 158 100 60 7.9 15 M12 0.37
RF 12200
RF 12250		 R.F.S.M
R.F.S.M 		200
250		 38 60 120 79 158 120
165 		80
125		 7.9 15 M12 0.45
0.65
RF 212 R.S.M 152.4 45 65 130 83 166 100 60 9.5<10.0> 15 M12 0.49
RF 17200
RF 17250		 R.F.S.M
R.F.S.M		 200
250		 45 75 150 98 196 120
165		 80
125		 9.5<10.0> 15 M12 0.66
0.79

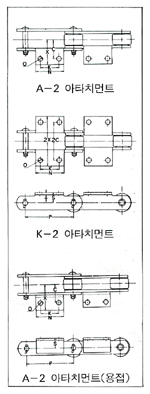

◎ A-2 아타치먼트(용접)
(단위 : mm)
체인번호 P S C X K N O 사용앵글 사용
보울트		 1개당
부가중당
(kg)
체인번호 로울러
형식
RF 17300 R.F.S.M 300 45 75 110.5 180 220 15 L 65X65X6 M12 1.54
RF 26300 R.F.S.M 300 55 80 123.5 180 220 15 L 75X75X9 M12 2.22
RF 60300 R.F.N 300 90 115 165 110 170 24 L100X100X13 M20 3.30
RF 90350
RF 90400		 N
R.F.N 		350
400		 100 140 210 100
150		 180
230		 28 L30X130X15 M24 5.20
6.60
RF 120400 R.N 400 120 150 220 120 200 28 L130X130X15 M24 5.80


◎ A-3 아타치먼트(용접)
(단위 : mm)
체인번호 P S C X K N O 사용앵글 사용
보울트		 1개당
부가중당
(kg)
체인번호 로울러
형식
RF 26450 R.F.S.M 450 55 80 123.5 140 320 15 L 75X75X9 M12 3.26
RF 36450
RF 36600		 R.F.S.M 450 70 100 160 140
180		 330
410		 19 L100X100X10 M16 5.07
6.25
RF 52450
RF 52600		 R.F
R.F 		450
600		 80 120 171.1 140
180		 330
410		 24 L100X100X13 M20 6.30
7.80
RF 60350
RF 60400		 R.F.N
R.F.N 		350
400		 90 115 165 80
100 		220
260 		24 L100X100X13 M20 4.20
6.00
RF 90500 R.F.N 500 100 140 210 130 340 28 L130X130X15 M24 9.80
RF 120600 R.F.N 600 220 150 220 160 400 28 L130X130X15 M24 11.50


◎ SA-2, SK-2 아타치먼트
(단위 : mm)
체인번호 P S1 S2 Q1 Q2 K N T O 사용
보울트		 1개당
부가중당
(kg)
체인번호 로울러
형식
RF 03075
RF 03100		 R.S
R.S		 75
100 		33 49 15.5 11.5 30
40 		55
65 		3.2 10 M8 0.05
RF 430 R.S 101.6 37.6 51.6 22<22.5> 16<16.5> 40 70 4.8<5.0> 12 M10 0.11
RF 05100
RF 05150		 R.S
R.S 		101.6 47.6 60.7 27<26.5> 20<19.5> 40 70 6.3<6.0> 12 M10 0.08
0.10
RF 450 R.S.M 101.6 47.6 60.7 27<26.5> 20<19.5> 60 90 6.3<6.0> 12 M10 0.18
RF 08150 R.S.M 150 46.1 58.7 27<26.5> 20<19.5> 60 90 6.3<6.0> 12 M10 0.22
RF 650 R.S.M 152.4 50 63 28.5<28> 21.5<21> 60 90 6.3<6.0> 12 M10 0.22
RF 10100
RF 10150		 R.S.M
R.S.M 		100
150		 46.1 61 28.5<28> 21.5<21> 40
60		 70
90		 6.3<6.0> 12 M12 0.22
RF 214 R.S.M 101.6 50 70 32.5 23.5 40 80 7.9 15 M12 0.28
RF 6206 R.S.M 152.4 55 75.7 35.5 26.5 60 100 7.9 15 M12 0.37
RF 12200
RF 12250		 R.S.M
R.S.M		 200
250		 55 75.7 35.5 26.5 80
125		 120
165 		7.9 15 M12 0.45
0.65
RF 212 R.S.M 1524 60 83.6 38<38.5> 28<28.5> 60 100 9.5<100> 15 M12 0.49


◎ G-2 아타치먼트
(단위 : mm)
체인번호 P K T Q1 Q2 A O 사용볼트길이제한 1개당
부가중당
(kg)
체인번호 로울러
형식		 판링크 로울러링크
RF 05100
RF 05150		 R.S
R.F.S 		100
150		 40
60		 4.5 21 15.5 15 10 36 26 M18
RF 650 R.F.S.M 152.4 60 6.3<6> 28.5<28> 21.5<21> 20 12 49 35 M10
RF 10100
RF 10150		 S.M
R.F.S.M 		100
150		 30
60		 6.3<6> 28.5<28> 21.5<21> 20 12 49 35 M10
RF 6205 R.F.S.M 152.4 50 7.9 35.5 26.5 26 15 63 45 M12
RF 12200
RF 12250 		R.F.S.M
R.F.S.M		 200
250		 80
12.5		 7.9 35.5 26.5 26 15 63 45 M12
RF 17200
RF 17250
RF 17300		 R.F.S.M
R.F.S.M
R.F.S.M 		200
250
300		 70
110
150		 9.5<10.0> 45.5<46.5> 35<35.5> 26 15 81 61 M12
RF 26300
RF 26450		 R.F.S.M
R.F.S.M		 300
450		 140
220		 9.5<10.0> 48<49> 38<38.5> 26 15 88 67 M12
RF 36450
RF 36600		 R.F.S.M
R.F.S.M 		450
600		 220
300		 12.7 59.5 46 32 19 105 75 M16
RF 52450
RF 52600		 R.F.S
R.F.S 		450
600		 200
300		 16 71.5 45.5 38 24 125 90 M20

top
top
