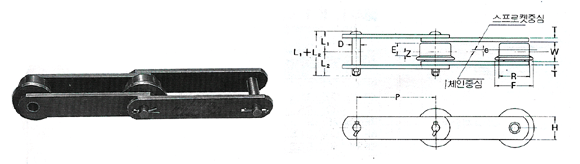

F 로울러형 체인

체인번호	피치 P	로울러					로울러 링크 내폭 W	링크 플레이트		핀				평균 파단 강도 (kg)	개략 중량 (kg/m)
		로울러						폭 H	두 께 T	핀경 D	C 핀
		직경 R	플랜 지경 F	폭 E	심차 e	Z		폭 H	두 께 T	핀경 D	L1+L2	L1	L2
RF 03075-F RF 03100-F	75 100	31.8	42	12	1.8	4.3	16.1	22	3.2	7.95	38	18	20	3,000	2.8 2.4
RF 05100-F RF 05150-F	100 150	40	50	14	2.5	4.5	22	32	4.5	11.3	53.5	24.5	29	7,000	5.2 4.2
RF 450-F	101.6	44.5	55	20	3	7	27.0	28.6	6.3 (6.0)	11.3	66	31	35	8,000	7.5
RF 08150-F	150	44.5	55	20	3	7	27.0	28.6	6.3 (6.0)	11.3	66	31	35	8,000	5.8
RF 650-F	152.4	50.8	65	20	3	7	30.2	38.1	6.3 (6.0)	11.3	69	32.5	36.5	8,000	8.0
RF 10150-F	150	50.8	65	20	3	7	30	38.1	6.3 (6.0)	14.5	73.5	33.5	40	11,500	8.1
RF 6205-F	152.4	57.2	70	25	3.5	9	37.1	44.5	7.9	15.9	89	41.5	47.5	19,000	12.4
RF 12200-F RF 12250-F	200 250	65	80	24	4	8	37.1	44.5	7.9	15.9	89	41.5	47.5	19.000	11.9 19.6
RF 20200-F RF 20300-F	200 300	75	95	30	5	0	44	50.8	9.5 (10.0)	19.1	105	48.5	56.5	25,000	17.4 14.2
RF 17200-F RF 17250-F RF 17300-F	200 250 300	80	100	34	5	12	51.4	50.8	9.5 (10.0)	19.1	111.5	52	59.5	25,000	17.3 15.7 11.9
RF 25200-F RF 25300-F	200 300	85	100	34	5	12	49	63.5	9.5 (10.0)	22.2	113	52	61	32,000	23.9 19.1
RF 26250-F RF 26300-F RF 26450-F	250 300 450	100	125	38	6	13	57.2	63.5	9.5 (10.0)	22.2	121	56	65	32,000	26.2 23.6 18.9
RF 35300-F	300	100	125	40	6	14	59	76.2	9.5	25.4	125	58	66.5		26.8
RF 36300-F RF 36450-F RF 36600-F	250 300 450	125	170	42	7	14	66.7	76.2	12.7	25.4	145	68	77	48,500	40.1 31.9 27.8
RF 52300-F RF 52450-F RF 52600-F	300 450 600	140	170	49	8	16.5	77	76.2	16	31.8	175.5	82.5	93	51,000	52.5 39.3 34.3
RF 60300-F RF 60350-F RF 60400-F	300 350 500	140	170	49	8	16.6	77	90	12.7	35.0	160.5	77	83.5	51,000	55.1 49.5 45.8
RF 90400-F RF 90500-F	400 500	170	205	56	10	18	88	110	16	42.0	189.5	89.5	100	80,500	71.6 62.8
RF 120600-F	600	200	250	64	11.5	20.5	100	130	19	50.0	218.5	105.5	113	113,000	88.0

주: 1) 링크플레이트 T의 ()내는 스텔레스 300씨리즈를 나타내고 ()가 업는것은 모두 동일합니다.
