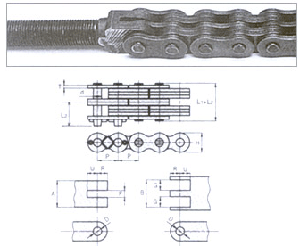

리프 체인

링크플레이트와 핀으로 구성된 리프체인은 주로 인상 인하용, 평행용, 모션 전달용으로서 ANSI 규격에 의한 체 인입니다. 로울러 체인이나 와이어로프에 비하여 콤펙트한 설계가 가능하고 또 금구는 체인 본체 이상으로 강화 할 수 있는 구조입니다.

[최대 피로저항, 균일하중]

플레이트의 피로정항을 높이기 위하여 재질의 미세한 입자가 평행선으로 유지되며, 플레이트 구멍은 핀과원활하게 접촉하기 위하여 가공되며 피치간격은 일반 로울러 체인과 동일하다.

[A계열 리프 체인(표준형)]

A계열의 리프 체인은 내판링크와 핀링크 플레이트의 수가 동일하게 조립된다. 핀링크의 외판이 억지 끼워 맞춤이 되는 동안 내판 플레이트는 헐거운 끼워 맞춤이 된다.

[B계열 리프 체인(강력형)]

B계열의 리프 체인은 핀링크보다 많은 접합링크 플레이트로 조립된다. 접합링크 플레이트는 헐거운 끼워 맞춤이 되고,핀링크 플레이트는 억지 끼워 맞춤으로 설계되었다.
