  • 동력전달장치체인

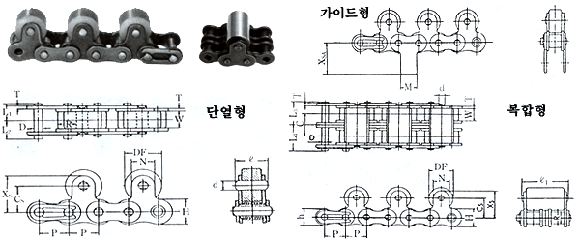

표준형 톱 로울러 체인


단열 : SINGLE STRAND
 톱 로울러 체인은 연속적으로 구동하는 체인의 톱로울러 위에  이송물을 적재하므로써 체인의 이송방향 및 속도와는 무관하게 자  유로이 이송물을 이송시킬수 있으며, 용도에 따라 로울러의  재질(스틸 또는 수지)을 선택할수 있다.


체인번호
피치 P
내폭
W
로울러
외경 R
핀

플레이트

개략중량
D
L1
L2
H
T
보통사양
수지톱로울러
EL
2L
EL
2L

KS 40-TR

KS 50-TR

KS 60-TR

KS 80-TR

KS 100-TR

12.70

15.875

19.05

25.40

31.75

7.95

9.53

12.70

15.88

19.05

7.94

10.16

11.91

15.88

19.05

3.97

5.09

5.96

7.94

9.54

8.25

10.30

12.85

16.25

19.75

9.95

12.00

14.75

19.25

22.85

12.0

15.0

18.1

24.1

30.1

1.5

2.0

2.4

3.2

4.0

1.83

2.39

3.60

6.09

9.30

1.41

2.18

3.18

5.27

8.85

0.92

1.56

2.30

3.90

6.06

0.85

1.38

2.03

3.44

5.41



단위 (mm)

체인번호CHAIN NO.
아타치먼트

DF1

DF2

Cs

N

Xs

ℓ

ℓ1

ℓ2

d

KS 40-TR

KS 50-TR

KS 60-TR

KS 80-TR

KS 100-TR

11.0

15.0

18.0

24.0

30.0

15.88

19.25

22.23

28.58

39.69

12.7

15.9

18.3

24.6

31.8

9.5

12.7

15.9

19.1

25.4

17.45

22.25

26.25

34.15

44.50

13.2

16.2

20.6

25.7

31.0

8.25

10.30

12.85

16.25

19.75

9.65

11.90

15.25

19.25

22.85

3.97

5.09

5.96

7.94

9.73


복합셩: DOUBLE STRAND


체인번호

피치
P

내폭
W

로울러 외경
R

가로피치
C

핀
플레이트

D

L1

L2

h

H

T

KS 40-2-TR

KS 50-2-TR

KS 60-2-TR

KS 80-2-TR

KS 100-2-TR

12.70

15.875

19.05

25.40

31.75

7.95

9.53

12.70

15.88

19.05

7.94

10.16

11.91

15.88

19.05

14.4

18.1

22.8

29.3

35.8

3.97

5.09

5.96

7.94

9.54

15.45

19.35

24.25

30.9

37.7

17.15

21.15

26.25

33.9

40.8

10.4

13.0

15.6

20.8

26.0

12.0

15.0

18.1

24.1

30.1

1.5

2.0

2.4

3.2

4.0



단위 (mm)

체인번호CHAIN NO.
아타치먼트

DF

Cs

N

Xs

ℓ

ℓ1

ℓ2

d

KS 40-2-TR

KS 50-2-TR

KS 60-2-TR

KS 80-2-TR

KS 100-2-TR

15.88

19.25

22.23

28.58

39.69

12.7

15.9

18.3

24.6

31.8

9.5

12.7

15.9

19.1

25.4

17.45

22.25

26.25

34.15

44.50

28.3

34.3

43.4

55.0

66.9

15.45

19.35

24.25

30.9

37.7

16.95

21.15

26.75

33.9

40.8

3.97

5.09

5.96

7.94

9.73


가이드 : GUIDE STRAND



체인번호
CHAIN NO.

피치
P

내폭
W

로울러 외경
R

핀

플레이트

D

L1

L2

h

H

T

KS 40-TG

KS 50-TG

KS 60-TG

KS 80-TG

KS 100-TG

12.70

15.875

19.05

25.40

31.75

7.95

9.53

12.70

15.88

19.05

7.94

10.16

11.91

15.88

19.05

3.97

5.09

5.96

7.94

9.54

8.25

10.3

12.85

16.25

19.75

9.95

12.0

14.75

19.25

22.85

10.4

13.0

15.6

20.8

26.0

12.0

15.0

18.1

24.1

30.1

1.5

2.0

2.4

3.2

4.0



단위 (mm)

체인번호CHAIN NO.
아타치먼트

DF

Cs

N

Xs

ℓ

ℓ1

ℓ2

d

XSA

KS 40-2-TR

KS 50-2-TR

KS 60-2-TR

KS 80-2-TR

KS 100-2-TR

15.88

19.05

22.23

28.58

39.69

12.7

15.9

18.3

24.6

31.8

9.5

12.7

15.9

19.1

25.4

17.45

22.25

26.25

34.15

44.50

13.2

16.2

20.6

25.7

31.0

8.25

10.3

12.85

16.25

19.75

9.65

11.9

15.25

19.25

22.85

3.97

5.09

5.96

7.94

9.73

17.4

23.05

26.85

35.45

44.0
