표준형 로울러 체인

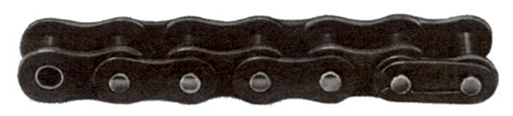

표준형 로울러 체인 Standard roller chains (단열)

체인번호	피치 P	로울러 링크내폭 W	로울러 외경 Dr	핀				링크 플레이트			KS 파단강도 (kg.f)	평균 파단강도 (kg.f)	최대 허용하중 (kg.f)	개략 중량 (kg.f)
체인번호	피치 P	로울러 링크내폭 W	로울러 외경 Dr	경 d	길 이 L1+L2	치 수 L1	치 수 L2	두 께 T	폭 H	폭 h	KS 파단강도 (kg.f)	평균 파단강도 (kg.f)	최대 허용하중 (kg.f)	개략 중량 (kg.f)
25	6.35	3.18	3.30	2.31	8.6	3.8	4.8	0.75	5.84	5.05	360	460	65	0.14
35	9.525	4.78	5.09	3.59	12.7	5.85	6.85	1.25	9.0	7.8	800	1,150	220	0.33
40	12.70	7.95	7.94	3.97	17.45	8.25	9.2	1.5	12.0	10.4	1,420	1,920	370	0.64
50	15.875	9.53	10.16	5.09	22.3	10.3	12.0	2.0	15.0	13.0	2,210	3,200	650	1.04
60	19.05	12.70	11.91	5.96	28.1	12.85	15.25	2.4	18.1	15.6	3,200	4,400	900	1.53
80	25.4	15.88	15.88	7.94	35.5	16.25	19.25	3.2	24.1	20.8	5,650	7,500	1,500	2.66
100	31.75	19.05	19.05	9.54	42.6	19.75	22.85	4.0	30.1	26.0	8,850	11,500	2,300	3.99
120	38.10	25.4	22.23	11.11	53.8	24.9	28.9	4.8	36.2	31.2	12,800	15,600	3,100	5.93
140	44.45	25.4	25.4	12.71	58.6	26.9	31.7	5.6	42.2	36.4	17,400	20,500	4,100	7.49
160	50.80	31.75	28.58	14.29	68.7	31.85	36.85	6.4	48.2	41.6	22,700	26,300	5,400	10.10
180	57.15	35.72	35.71	17.46	78.1	35.65	42.45	7.2	54.2	46.8	28,700	33,800	6,200	13.45
200	63.50	38.10	39.69	19.85	83.8	39.0	44.8	8.0	60.3	52.0	35,400	43,500	7,300	16.49
240	76.20	47.63	47.63	23.81	103.4	47.9	55.5	9.5	72.4	62.4	51,100	65,000	10,100	24.5

표준형 로울러 체인 Standard roller chains (2,3열)

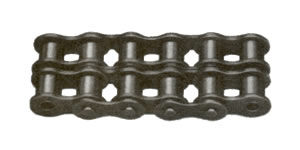

2 열

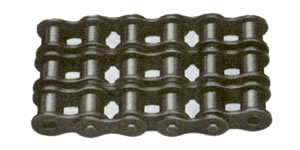

3 열

체인 번호	피치 P	로울러 링크내폭 W	로울러 외경 Dr	핀				링크 플레이트			KS 파단강도 (kg.f)	평균 파단강도 (kg.f)	최대 허용하중 (kg.f)	개략 중량 (kg.f)
체인 번호	피치 P	로울러 링크내폭 W	로울러 외경 Dr	경 d	길 이 L1+L2	치 수 L1	치 수 L2	두께 T	폭 H	폭 h	KS 파단강도 (kg.f)	평균 파단강도 (kg.f)	최대 허용하중 (kg.f)	개략 중량 (kg.f)
25-2	6.35	3.18	3.30	2.31	15.0	7.0	80.	0.75	5.84	5.05	6.4	920	110	0.27
35-2	9.525	4.78	5.09	3.59	22.8	10.9	11.9	1.25	9.0	7.8	10.1	2,300	370	0.69
40-2	12.70	7.95	7.94	3.97	32.6	15.45	17.15	1.5	12.0	10.4	14.4	3,840	630	1.27
50-2	15.875	9.53	10.16	5.09	40.5	19.35	21.15	2.0	15.0	13.0	18.1	6,400	1,100	2.07
60-2	19.05	12.70	11.91	5.96	51.0	24.25	26.75	2.4	18.1	15.6	22.8	8,800	1,530	3.04
80-2	25.40	15.88	15.88	7.94	64.8	30.9	33.9	3.2	24.1	20.8	29.3	15,000	2,550	5.27
100-2	31.75	19.05	19.05	9.54	78.5	37.7	40.8	4.0	30.1	26.0	35.8	23,000	3,910	7.85
120-2	38.10	25.4	22.23	11.11	99.2	47.6	51.6	4.8	36.2	31.2	45.4	31,200	5,270	11.70
140-2	44.45	25.4	25.4	12.71	107.5	51.35	56.15	5.6	42.2	36.4	48.9	41,000	6,970	14.83
160-2	50.80	31.75	28.58	14.29	127.3	61.15	66.15	6.4	48.2	41.6	58.5	52,600	9,180	20.04
180-2	57.15	35.72	35.71	17.46	144.1	68.75	75.35	7.2	54.2	46.8	65.8	67,600	10,540	26.52
200-2	63.50	38.10	39.69	19.85	155.5	74.85	80.65	80.	60.3	52.0	71.6	87,000	12,410	32.63
240-2	76.20	47.63	47.63	23.81	191.3	91.9	99.4	9.5	72.4	62.4	87.8	130,000	17,170	48.1
25-3	6.35	3.18	3.30	2.31	21.4	10.2	11.2	0.75	5.84	5.05	6.4	1,380	170	0.40
35-3	9.525	4.78	5.09	3.59	32.9	16.0	16.9	1.25	9.0	7.8	10.1	3,450	550	1.05
40-3	12.70	7.95	7.94	3.97	46.8	22.65	24.15	1.5	12.0	10.4	14.4	5,760	930	1.90
50-3	15.875	9.53	10.16	5.09	58.6	28.4	30.2	2.0	15.0	13.0	18.1	9,600	1,630	3.09
60-3	19.05	12.70	11.91	5.96	73.8	35.65	38.15	2.4	18.1	15.6	22.8	13,200	2,250	4.54
80-3	25.4	15.88	15.88	7.94	94.1	45.6	48.5	3.2	24.1	20.8	29.3	22,500	3,750	7.89
100-3	31.75	19.05	19.05	9.54	114.4	55.65	58.75	4.0	30.1	26.0	35.8	34,500	5,750	11.77
120-3	38.10	25.4	22.23	11.11	144.8	70.4	74.4	4.8	36.2	31.2	45.4	46,800	7,750	17.53
140-3	44.45	25.4	25.4	12.71	156.6	75.84	80.75	5.6	42.2	36.4	48.9	61,500	10,250	22.20
160-3	50.80	31.75	28.58	14.29	185.9	95.45	90.45	6.4	48.2	41.6	58.5	78,900	13,500	30.02
180-3	57.15	35.72	35.71	17.46	210.2	101.7	108.5	7.2	54.2	46.8	65.8	101,400	15,500	38.22
200-3	63.50	38.10	39.69	19.85	227.2	110.75	116.45	8.0	60.3	52.0	71.6	130,500	18,250	49.02
240-3	76.20	47.63	47.63	23.81	219.0	135.85	143.15	9.5	72.4	62.4	87.8	195,000	24,250	71.6
